Оптопара 80В 0.05A коэффициент передачи 80-160
У поставщика
ПроизводительOrient
У поставщиков
11 549 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:11 549 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 120 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,77 |
| от 105 | 5,29 |
| от 209 | 4,80 |
| от 418 | 4,29 |
| от 835 | 3,91 |
Описание

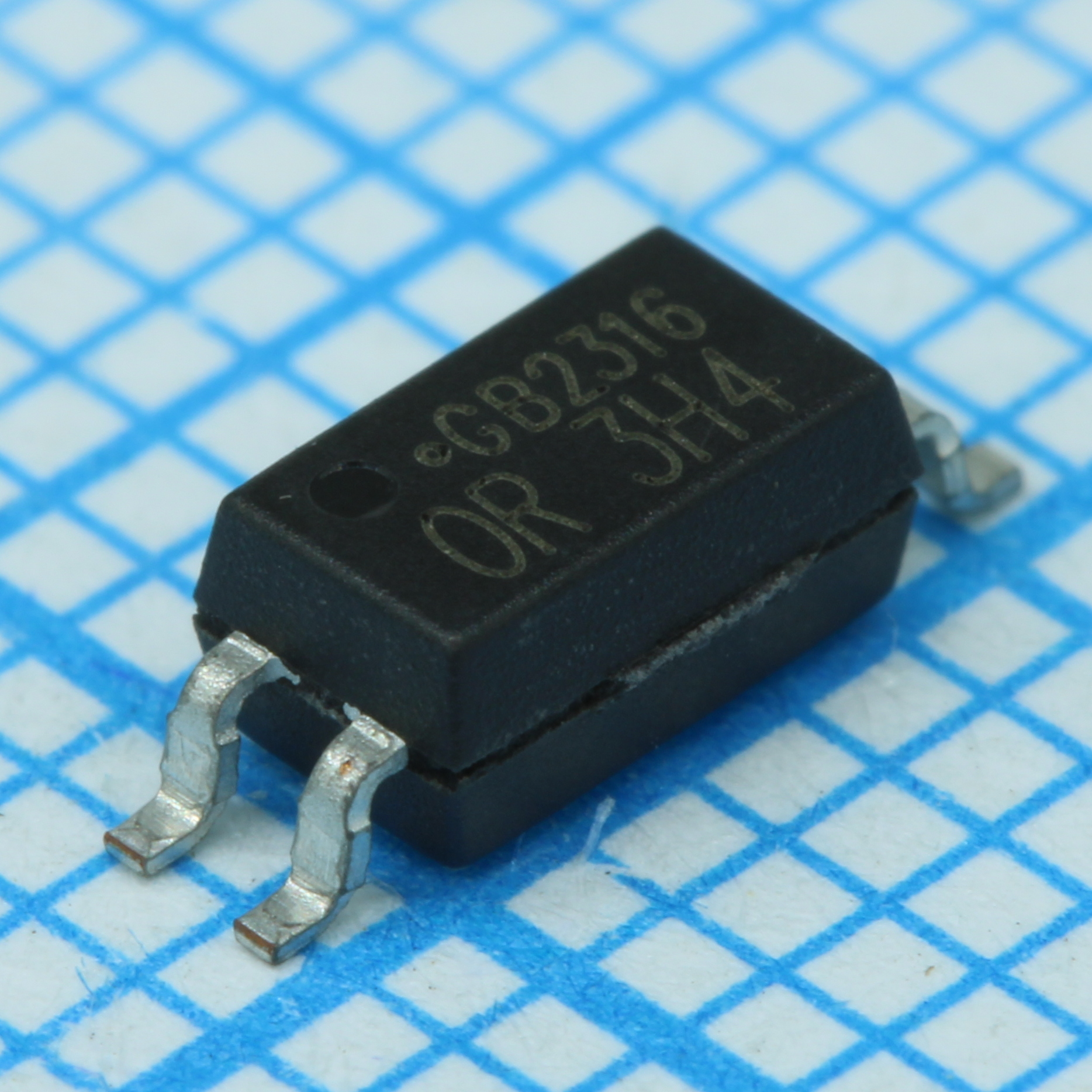

Оптопара Orient OR-3H7A-TP-G-(GK) в миниатюрном корпусе SSOP-4. Компонент рассчитан на напряжение до 80 В и ток до 0,05 А, коэффициент передачи (CTR) составляет 80–160. Применяется для гальванической развязки цепей в промышленной автоматике и блоках питания.
Технические характеристики
| ЭСР | HBM 8000V, MM 2000V |
| MSL | Class I |
| RoHS | Соответствует |
| Корпус | SSOP-4 |
| Тип монтажа | SMD |
| Размеры | Not explicitly given in text, but SOP package |
| Ширина ленты | 12mm |
| Описание | Optocoupler, 80V, 0.05A, CTR 80-160 |
| Артикул | OR-3H7A-TP-G-(GK) |
| Количество в катушке | 3000pcs per reel |
| Одобр. безоп. | UL, VDE, CQC |
| Ток коллектора | 2.5mA min, 30mA max at IF=5mA, VCE=5V |
| Напр. изоляции | 3750Vrms |
| Response time fall | 4us typ, 18us max at VCE=10V, IC=2mA, RL=100ohm |
| Response time rise | 3us typ, 18us max at VCE=10V, IC=2mA, RL=100ohm |
| Темп. хранения | -55C to 150C |
| Floating capacitance | 0.6pF typ, 1pF max at V=0, f=1MHz |
| Темп. перехода | 125C |
| Terminal capacitance | 30pF typ, 250pF max at V=0, f=1KHz |
| Input forward current | 50mA |
| Input forward voltage | 1.2V typ, 1.4V max at IF=20mA |
| Input reverse current | 5uA max at VR=5V |
| Input reverse voltage | 6V |
| Сопр. изоляции | 5e10 ohm min, 1e11 ohm typ at DC500V, 40-60% RH |
| Раб. температура | -55C to 125C |
| Температура пайки | 260C (10s) |
| Collector dark current | 100nA max at VCE=20V, IF=0mA |
| Current transfer ratio | 80-160% at IF=5mA, VCE=5V, Ta=25C |
| Рассеиваемая мощность входа | 70mW |
| Общая рассеиваемая мощность | 200mW |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Output collector current | 50mA |
| Рассеиваемая мощность | 150mW |
| Input peak forward current | 1A (t=10us) |
| Описание (англ.) | Photocoupler 80V 0.05A 80-160 CTR |
| Output collector emitter voltage | 80V |
| Output emitter collector voltage | 7V |
| Rated impulse insulation voltage | 630V |
| Напряжение пробоя коллектор-эмиттер | 80V min at IC=0.1mA |
| Emitter collector breakdown voltage | 7V min at IE=0.1mA |
| Напряжение насыщения коллектор-эмиттер | 0.4V max at IF=8mA, IC=2.4mA |
