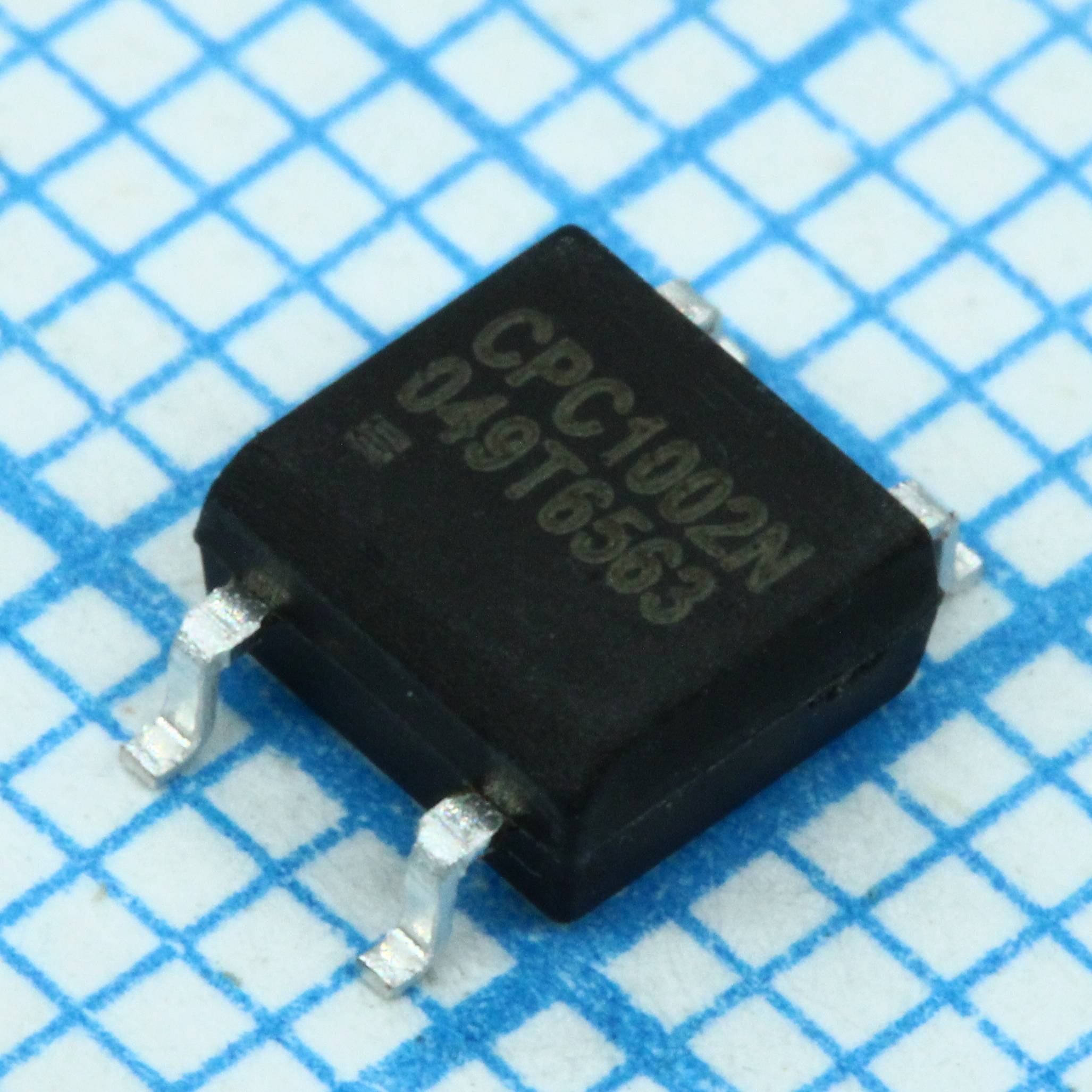

Оптопара 80В 0.05A изоляция 3.750Vrms коэффициент передачи 300-600
У поставщика
ПроизводительOrient
У поставщиков
1 706 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:1 706 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 146 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,76 |
| от 129 | 4,32 |
| от 257 | 3,89 |
| от 514 | 3,47 |
| от 1 028 | 3,16 |
Описание
Оптопара OR-357D-S-TP-G-(GK) от Orient — это фотоэлектрический развязывающий компонент в компактном корпусе SOP-4. Рабочее напряжение изоляции достигает 3,75 кВ, выходной ток — до 0,05 А, а коэффициент передачи (CTR) составляет 300–600. Подходит для гальванической развязки цепей в промышленной автоматике и блоках питания.
Технические характеристики
| Корпус | SOP-4 |
| Тип монтажа | SMD |
| Уровень MSL | I |
| Шаг выводов | 2.54mm |
| Ширина вывода | 0.4±0.1mm |
| Описание | Optocoupler, SOP-4, 3750Vrms isolation, CTR 300-600% |
| Esd ratings | Mm: 2000V; Hbm: 8000V |
| Длина вывода | 0.5±0.2mm |
| Артикул | OR-357D-S-TP-G-(GK) |
| Корпус | SOP-4 |
| Соотв. RoHS | Да |
| Предельные значения | Вх. мощность: 70mW; Total power: 200mW; Вых. мощность: 150mW; Прямой ток: 50mA; Обратное напряжение: 6V; Ток коллектора: 50mA; Напр. изоляции: 3750Vrms; Температура пайки: 260°C for 10s; Напряжение коллектор-эмиттер: 80V; Emitter collector voltage: 7V |
| REACH | Да |
| Одобр. безоп. | UL E323844, VDE 40029733, CQC CQC19001231256 |
| Высота | 1.9±0.1mm |
| Испытания надежности | Температура ручной пайки: 380°C for 3s; Wave soldering temp: 260°C for 10s; Reflow soldering times: ≤3; Пиковая темп. оплавления: 260°C |
| Ширина корпуса | 3.9±0.1mm |
| Длина корпуса | 4.4±0.2mm |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. темп. хр. | -55°C to 150°C |
| Электрические характеристики | Макс. время спада: 18μs; Тип. время спада: 3μs; Макс. время нарастания: 18μs; Тип. время нарастания: 4μs; Макс. прямое напряжение: 1.4V; Типовое прямое напряжение: 1.2V; Макс. обратный ток: 5μA; Saturation condition: IF=20mA, IC=1mA; Макс. ток коллектора: 30mA; Collector current min: 2.5mA; Response time condition: VCC=2V, IC=2mA, RL=100Ω; Макс. паразитная емкость: 1pF; Floating capacitance typ: 0.6pF; Collector capacitance max: 250pF; Collector capacitance typ: 30pF; Прямое напряжение: IF=20mA; Мин. сопротивление изоляции: 5×10^10Ω; Insulation resistance typ: 1×10^11Ω; Reverse current condition: VR=5V; Коэф. передачи макс.: 600%; Мин. коэфф. передачи тока: 300%; Floating capacitance condition: V=0, f=1MHz; Collector capacitance condition: V=0, f=1kHz; Условие сопр. изоляции: DC500V, 40-60%RH; Current transfer ratio condition: IF=5mA, VCE=5V, Ta=25°C; Collector emitter dark current max: 100nA; Collector emitter breakdown condition: IC=0.1mA, IF=0; Emitter collector breakdown condition: IE=0.1mA, IF=0; Мин. напряжение пробоя коллектор-эмиттер: 80V; Emitter collector breakdown voltage min: 7V; Collector emitter dark current condition: VCE=20V, IF=0; Напряжение насыщения коллектор-эмиттер макс.: 0.2V |
| Диап. раб. темп. | -55°C to 125°C |
| Описание (англ.) | Photo coupler 80V 0.05A 3.750Vrms CTR 300-600 |
