Оптопара 80В 0.05A изоляция 3.750Vrms коэффициент передачи 80-160
У поставщика
ПроизводительOrient
У поставщиков
35 990 шт.
Норм. уп.: 6000
Цены поставщиков
Склад 13
В наличии:35 990 шт
Срок поставки: до недели
Норм. уп.: 6000
Минимальная партия: 104 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,66 |
| от 88 | 6,14 |
| от 175 | 5,59 |
| от 350 | 5,04 |
| от 700 | 4,59 |
Описание

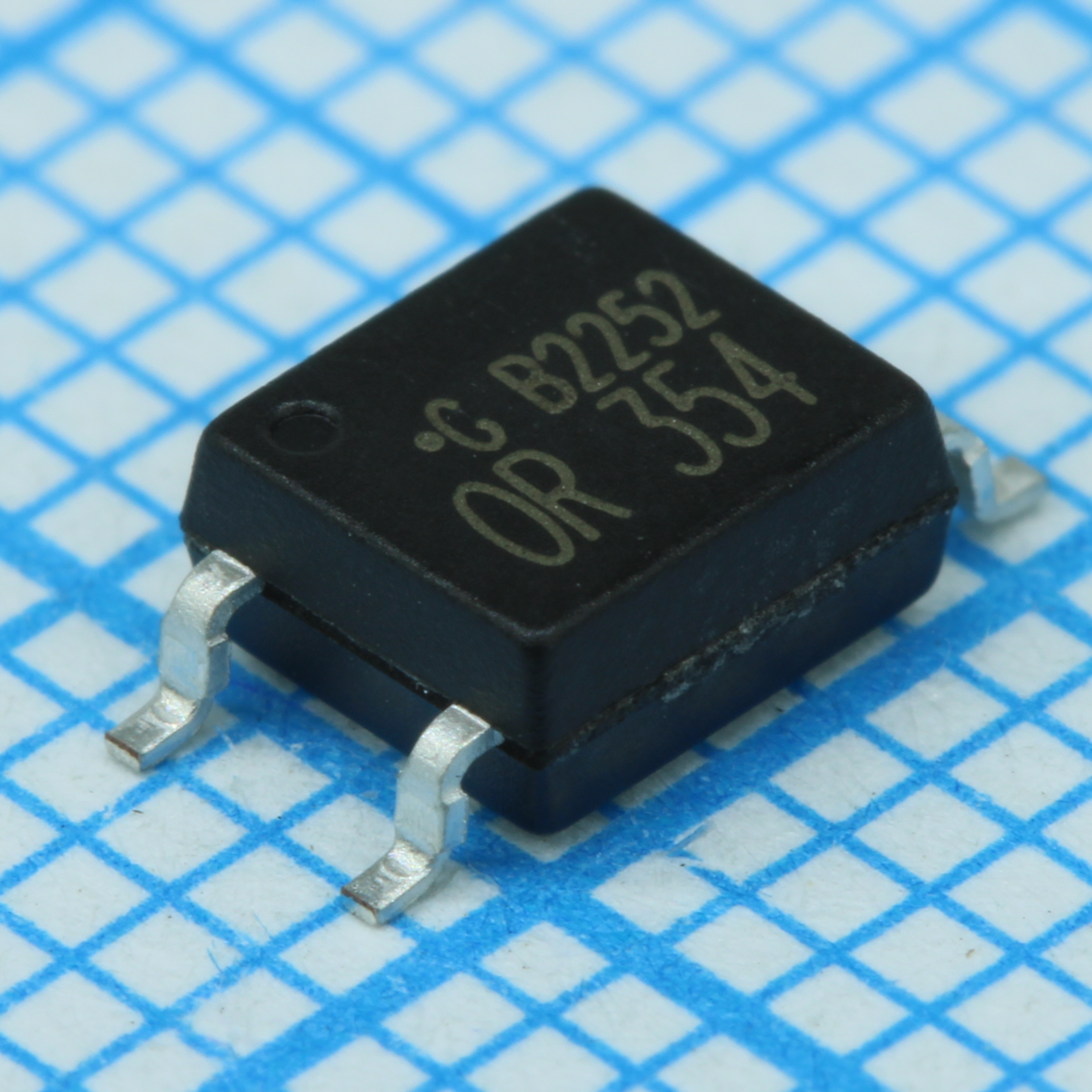

Оптопара OR-357A-S-TP-G-(GK) от Orient — это фототранзисторный оптрон в компактном корпусе Mini-Flat-4. Выдерживает напряжение до 80 В и ток до 0,05 А, с изоляцией 3750 В и коэффициентом передачи 80–160. Подходит для гальванической развязки в промышленной автоматике и блоках питания.
Технические характеристики
| ESD (мм) | 2000V |
| Серия | OR-357-S-(GK) |
| Ctr max | 160% |
| Ctr min | 80% |
| ЭСР HBM | 8000V |
| Корпус | Mini-Flat-4 |
| Ctr rank | A |
| Тип монтажа | SMD |
| Класс MSL | I |
| Шаг выводов | 2.54mm |
| Ширина ленты | 12mm |
| Описание | Optocoupler, phototransistor output, SOP-4 |
| Артикул | OR-357A-S-TP-G-(GK) |
| Без галогенов | Да |
| Производитель | Shenzhen Orient Components Co., Ltd |
| Тип упаковки | TP |
| Ctr tolerance | ±3% |
| Количество в катушке | 3000pcs |
| Соотв. RoHS | Да |
| REACH | Да |
| Количество в упаковке | 3000 units per reel |
| Время пика оплавления | 20s |
| Reflow times max | 3 |
| Одобр. безоп. | UL E323844, VDE 40029733, CQC CQC19001231256 |
| Max qty large box | 60000pcs |
| Max qty small box | 6000pcs |
| Response time test | VCC=2V, IC=2mA, RL=100Ω |
| Время пайки макс. | 10s |
| Ctr test conditions | IF=5mA, VCE=5V, Ta=25°C |
| Время ручной пайки | 3s max |
| Wave soldering time | 10s |
| Large box dimensions | 480x360x360mm |
| Small box dimensions | 345*345*45mm |
| Изол. напр. RMS | 3750Vrms |
| Response time fall max | 18µs |
| Response time fall typ | 3µs |
| Response time rise max | 18µs |
| Response time rise typ | 4µs |
| Пиковая темп. оплавления | 260°C |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. паразитная емкость | 1pF |
| Floating capacitance typ | 0.6pF |
| Collector capacitance max | 250pF |
| Collector capacitance typ | 30pF |
| Floating capacitance test | V=0, f=1MHz |
| Вх. ток макс. | 50mA |
| Макс. прямое вх. напр. | 1.4V |
| Input forward voltage typ | 1.2V |
| Input reverse current max | 5µA |
| Обр. напр. вх. макс. | 6V |
| Мин. сопротивление изоляции | 5×10^10Ω |
| Insulation resistance typ | 1×10^11Ω |
| Isolation test conditions | AC, 1min, humidity=40~60% |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -55°C |
| Температура пайки макс. | 260°C |
| Collector capacitance test | V=0, f=1KHz |
| Температура ручной пайки | 380+0/-5°C |
| Input forward current test | 5mA |
| Input forward voltage test | 20mA |
| Input reverse current test | 5V |
| Insulation resistance test | DC500V, 40~60%R.H. |
| Wave soldering temperature | 260+0/-5°C |
| Макс. рассеиваемая мощность входа | 70mW |
| Макс. общая рассеиваемая мощность | 200mW |
| Макс. ток коллектора | 50mA |
| Output collector current min | 2.5mA |
| Макс. рассеиваемая мощность | 150mW |
| Описание (англ.) | Photo coupler 80V 0.05A 3.750Vrms CTR 80-160 |
| Input junction temperature max | 125°C |
| Output collector current max ctr | 30mA |
| Макс. Uкэ | 80V |
| Макс. Uэк | 7V |
| Output collector emitter saturation test | IF=20mA, IC=1mA |
| Output collector emitter dark current max | 100nA |
| Output collector emitter dark current test | VCE=20V, IF=0mA |
| Output collector emitter breakdown voltage min | 80V |
| Output emitter collector breakdown voltage min | 7V |
| Output collector emitter saturation voltage max | 0.2V |
