Оптопара 80В 0.05A изоляция 3.750Vrms коэффициент передачи 80-400
У поставщика
ПроизводительOrient
У поставщиков
44 014 шт.
Норм. уп.: 6000
Цены поставщиков
Склад 13
В наличии:44 014 шт
Срок поставки: до недели
Норм. уп.: 6000
Минимальная партия: 90 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,69 |
| от 79 | 7,14 |
| от 157 | 6,53 |
| от 313 | 5,89 |
| от 625 | 5,36 |
Описание

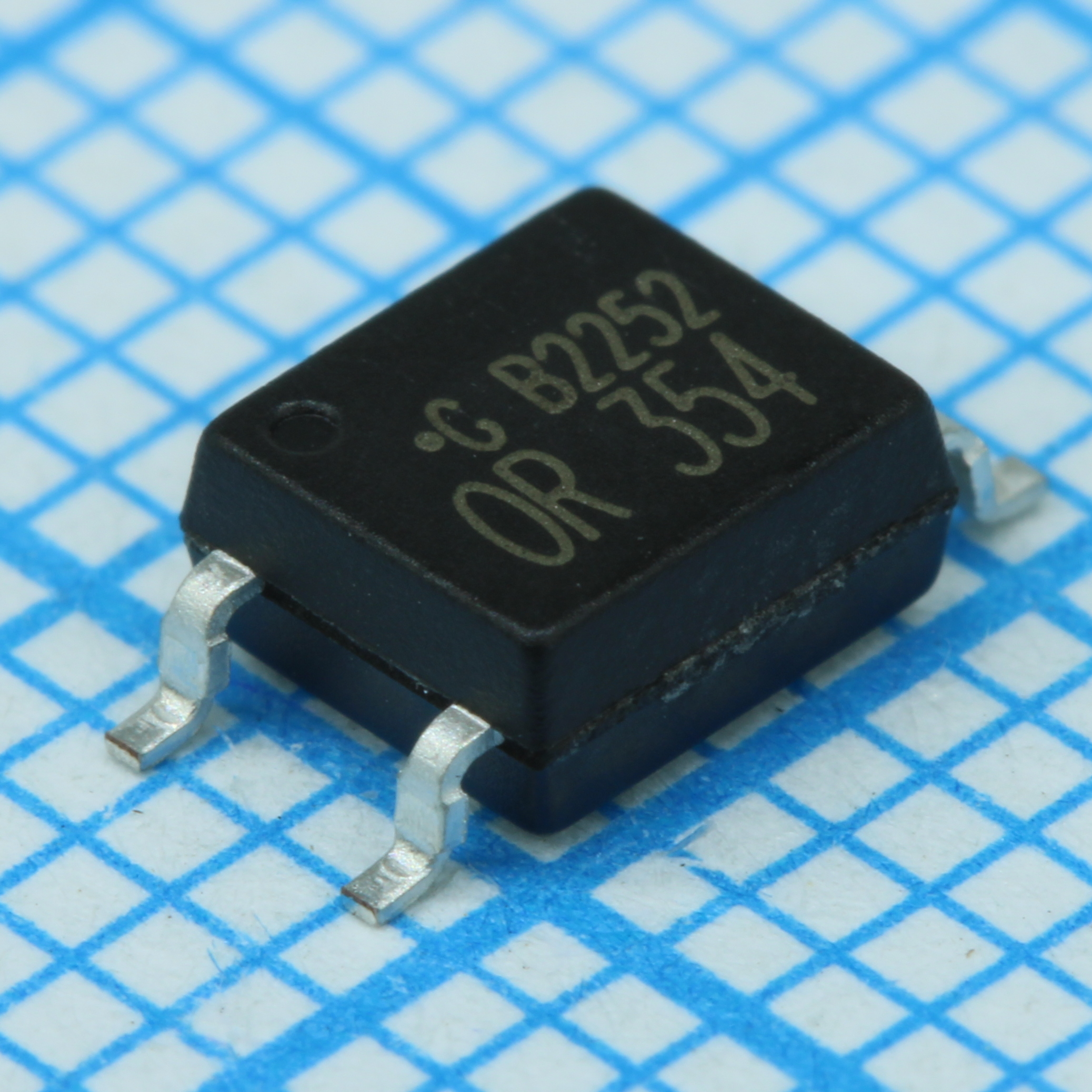

Оптопара OR-354B-TP-G-(GK) от Orient — это фототранзисторная оптопара в компактном корпусе SOP4. Рабочее напряжение до 80 В при токе 50 мА, электрическая изоляция 3750 В RMS, коэффициент передачи тока (CTR) от 80 до 400%. Применяется в гальванической развязке цепей промышленной автоматики, блоков питания и интерфейсных модулей.
Технические характеристики
| RoHS | Соответствует |
| Reach | Соответствует |
| ESD (мм) | 2000V |
| ЭСР HBM | 8000V |
| Корпус | SOP-4 |
| Тип монтажа | SMD |
| Класс MSL | I |
| Шаг выводов | 2.54mm |
| Размеры | Outer dimension not specified in text |
| Ширина ленты | 12mm |
| Описание | Optocoupler, 80V, 0.05A, isolation 3750Vrms, CTR 80-400% |
| Артикул | OR-354B-TP-G-(GK) |
| Одобр. безоп. | UL, VDE, CQC |
| Ток коллектора | 2mA min, 40mA max at IF=±1mA, VCE=5V |
| Напр. изоляции | 3750Vrms |
| Кол-во на катушке | 3000pcs |
| Response time fall | 3μs typ, 18μs max at VCE=2V, IC=2mA, RL=100Ω |
| Response time rise | 4μs typ, 18μs max at VCE=2V, IC=2mA, RL=100Ω |
| Темп. хранения | -55°C to 150°C |
| Floating capacitance | 0.6pF typ, 1pF max at V=0, f=1MHz |
| Сопр. изоляции | 5x10^10Ω min, 1x10^11Ω typ at DC500V, 40-60% RH |
| Collector capacitance | 30pF typ, 250pF max at V=0, f=1KHz |
| Input forward current | ±50mA |
| Input forward voltage | 1.2V typ, 1.4V max at IF=±20mA |
| Раб. температура | -55°C to 125°C |
| Температура пайки | 260°C (10s) |
| Current transfer ratio | 80% min, 400% max at IF=±1mA, VCE=5V, Ta=25°C |
| Рассеиваемая мощность входа | 70mW |
| Общая рассеиваемая мощность | 170mW |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Output collector current | 50mA |
| Рассеиваемая мощность | 150mW |
| Input junction temperature | 125°C |
| Описание (англ.) | Photo coupler 80V 0.05A 3.750Vrms CTR 80-400 |
| Output collector emitter voltage | 80V |
| Output emitter collector voltage | 7V |
| Collector emitter leakage current | 100nA max at VCE=20V, IF=0mA |
| Напряжение пробоя коллектор-эмиттер | 80V min at IC=0.1mA, IF=0mA |
| Emitter collector breakdown voltage | 7V min at IE=0.1mA, IF=0mA |
| Напряжение насыщения коллектор-эмиттер | 0.2V max at IF=±20mA, IC=1mA |
