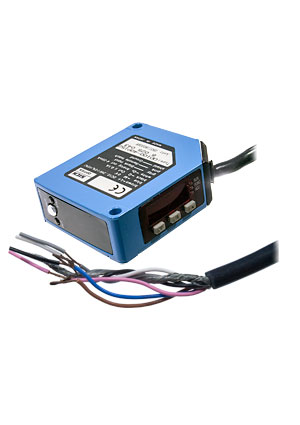

OD100-40P152, оптический измеритель расстояния 100мм 60мкм 4-20мА PNP дисплей кабель
У поставщика
ПроизводительSICK
У поставщиков
1 шт.
Норм. уп.: 2
Цены поставщиков
Склад 12
В наличии:1 шт
Срок поставки: до недели
Норм. уп.: 2
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12 420,00 |
| от 2 | 11 500,00 |
Описание
Оптический измеритель расстояния OD100-40P152 от SICK с лазерным источником света (класс II) для точного контроля позиционирования. Рабочий диапазон измерения — до 100 мм с разрешением 60 мкм и линейностью ±1%. Имеет аналоговый выход 4–20 мА, дискретный PNP-выход и встроенный дисплей, питание 12–24 В DC. Применяется в промышленной автоматизации для контроля положения, измерения уровня и сортировки объектов.
Технические характеристики
| Drift | ±0.08%/°C (FS) |
| Timer | 0 ... 10 s off/on delay, one shot, none |
| Дисплей | Да |
| Emv emc | EN 50081-2, EN 50082-2, EN 60947-5-2 |
| Корпус | Zinc |
| Точность | ±1% (6% ... 90% remission, FS), ±2% (OD250 only) |
| Разъем | M12 plug; 90° rotatable |
| Linearity | ±1% (6% ... 90% remission, FS), ±2% (OD250 only) |
| Размеры | 42.4 mm x 3.8 mm (OD Hi) (from drawing) |
| Hold input | NPN LOW = active, PNP HIGH = active |
| Артикул | OD100-40P152 |
| Длина кабеля | 2 m (5 m option) |
| Light source | Laser category II, EN 60825: 1998 |
| Mode buttons | RUN, FUNC., ADJ. |
| Warm up time | 5 min max |
| Mounting hole | ø 4.5 mm |
| Напряжение питания | 12 ... 24 V DC, -5%/+10% |
| Teach in input | NPN LOW = active, PNP HIGH = active |
| Analogue output | 4 ... 20 mA, 0 ... 300 Ω |
| Тип соединения | 2 m cable |
| Степень защиты корпуса | IP 67 |
| Output indicator | Да |
| Switching output | PNP; 30 V/100 mA open collector |
| Measurement range | 100 ±40 mm |
| Circuit protection | A, B, D |
| Distance indicator | Да |
| Ток потребления | 120 mA (at 24 V) |
| Stability indicator | Да |
| Vde protection class | III |
| Ambient temperature storage | -20 ... +60 °C |
| Sensitivity to ambient light | 10000 lx (sun), 3000 lx (artificial light) |
| Раб. темп. окр. среды | -10 ... +40 °C |
| Analogue output freq response | 1000/s; 344/s; 85.6/s; 21.7/s; 5.47/s; 1.37/s |
| Resolution of analogue output | 60/50/35/35/20/10 µm (for 1/4/16/64/256/1024 avg) |
