ШИМ-контроллер со встроенным ключом, 65кГц, Duty<85% (Green-Mode)
У поставщика
ПроизводительOn-Bright
КатегорияМикросхемы
У поставщиков
437 шт.
Норм. уп.: 400
Цены поставщиков
Склад 13
В наличии:437 шт
Срок поставки: до недели
Норм. уп.: 400
Минимальная партия: 22 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 32,68 |
| от 24 | 30,36 |
| от 48 | 28,18 |
| от 95 | 26,57 |
| от 189 | 25,08 |
Описание

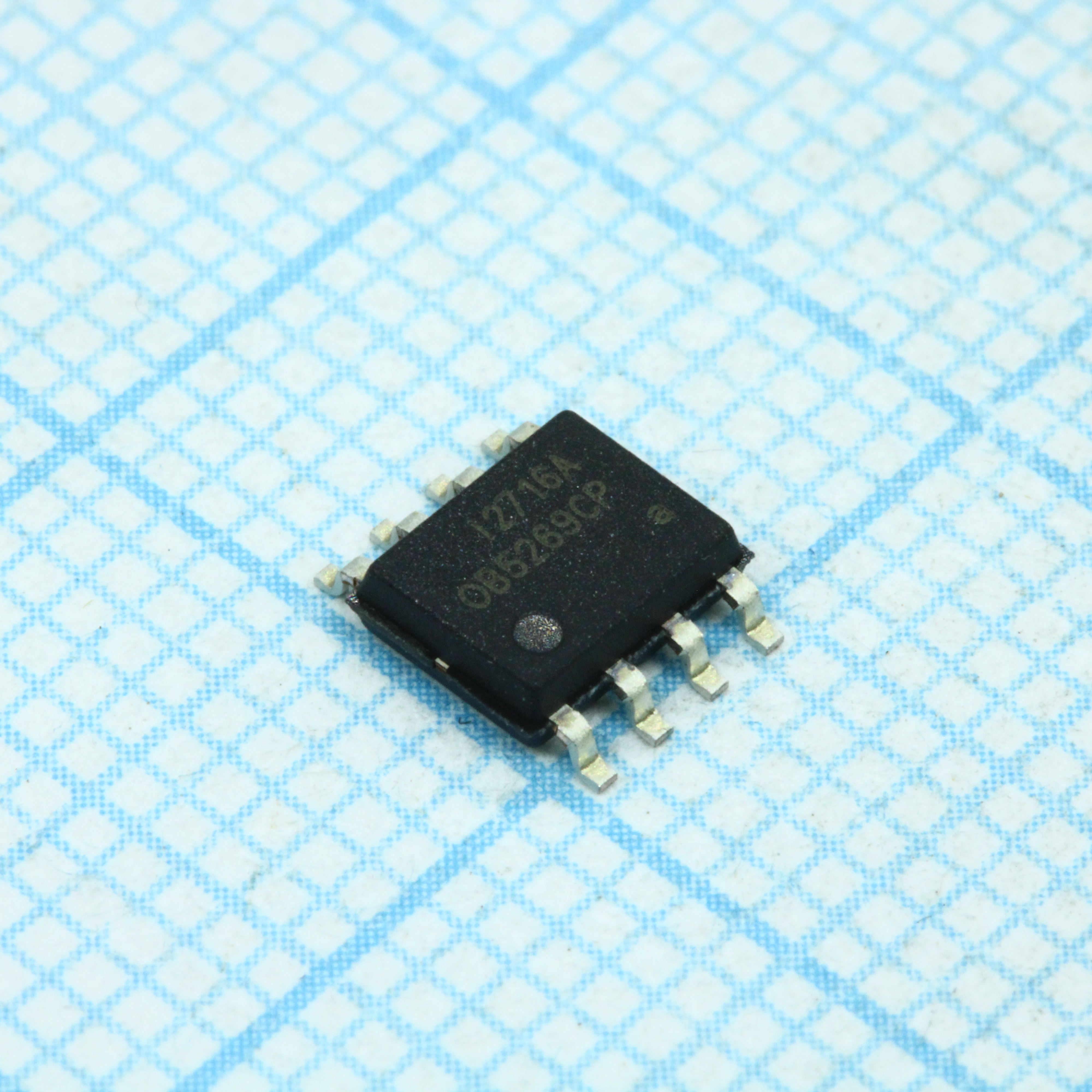

ШИМ-контроллер со встроенным ключом от On-Bright. Работает на частоте 65 кГц с режимом энергосбережения (Green-Mode) и скважностью импульсов менее 85%. Выпускается в компактном корпусе SO-8. Применяется в импульсных источниках питания для бытовой электроники и зарядных устройств.
Технические характеристики
| Корпус | SOP-8 |
| Тип монтажа | SMD |
| Vdd ovp on | 24V-28V |
| Vdd uvlo on | 8.3V-10.3V |
| Vdd uvlo off | 14.3V-16.3V |
| Корпус | SO-8 |
| Макс. рабочий цикл | 75%-85%, typ 80% |
| Pwm input gain | 1.7 V/V |
| Время мягкого пуска | 4ms |
| Startup current | 5uA-20uA |
| Cs input voltage | -0.3V to 7V |
| Cs voltage clamp | 0.95V |
| Fb input voltage | -0.3V to 7V |
| Rt input voltage | -0.3V to 7V |
| Hv supply current | 2mA-5mA |
| Operation current | 1.8mA typ, 2.5mA max |
| Rt output current | 95uA-105uA, typ 100uA |
| Vdd clamp voltage | 30V-34V |
| Hv pin max voltage | -0.3V to 500V |
| Vdd supply voltage | 12V-23.5V |
| Frequency jittering | +/-4% |
| Otp debounce cycles | 8 cycles |
| Защита | OCP, OLP, OTP, OVP, UVLO |
| Shuffling frequency | 32Hz |
| Темп. хранения | -55°C to 160°C |
| Частота перекл. | 65kHz |
| Green mode threshold | 2V |
| High voltage startup | Да |
| Feedback open voltage | 3.9V-5V |
| Otp threshold voltage | 0.95V-1.05V, typ 1V |
| Vdd clamp current max | 10mA |
| Feedback short current | 360uA |
| Vdd recovery threshold | 5V |
| Gate driver rising time | 70ns @ CL=1000pF |
| Latch release threshold | 4.2V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Feedback input impedance | 17kΩ |
| Gate driver falling time | 30ns @ CL=1000pF |
| Burst mode exit threshold | 1.2V |
| Vdd dc supply voltage max | 30V |
| Burst mode enter threshold | 1.1V |
| Температура пайки выводов | 260°C, 10s |
| Leading edge blanking time | 320ns |
| Burst mode switch frequency | 22kHz |
| Frequency voltage stability | 1% |
| Power limiting fb threshold | 3.7V |
| Normal oscillation frequency | 60kHz-70kHz, typ 65kHz |
| Over current detection delay | 60ns |
| Power limiting debounce time | 80ms-96ms, typ 88ms |
| Описание (англ.) | PWM controller |
| Current sense input impedance | 40kΩ |
| Темп. окр. среды | -20°C to 85°C |
| Gate driver output low voltage | 1V max |
| Рабочая температура перехода | -40°C to 150°C |
| Frequency temperature stability | 1% |
| Gate driver output high voltage | 8V min |
| Gate driver output clamp voltage | 13V |
| Hv leakage current after startup | 10uA |
| Internal current limiting threshold | 0.72V-0.78V, typ 0.75V |
| Тепловое сопротивление переход-среда | 150°C/W |
