ШИМ-контроллер со встроенным ключом, 600V/1A 50кГц, 27W
У поставщика
ПроизводительOn-Bright
КатегорияМикросхемы
У поставщиков
332 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:332 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 38,18 |
| от 21 | 35,57 |
| от 50 | 33,10 |
| от 100 | 31,27 |
| от 200 | 29,60 |
Описание

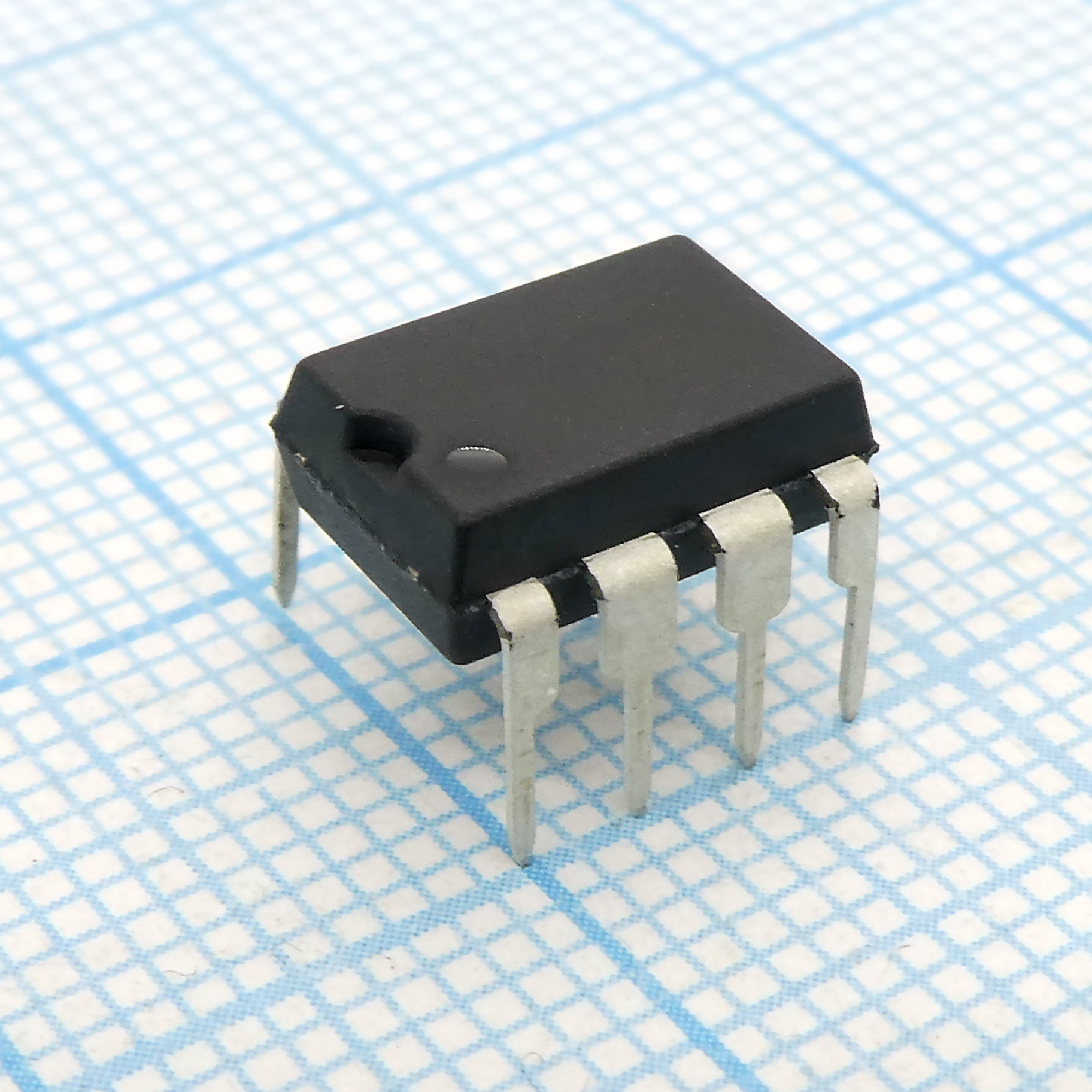

ШИМ-контроллер со встроенным силовым ключом от On-Bright. Работает при напряжении до 600 В и токе 1 А, частота преобразования — 50 кГц, выходная мощность до 27 Вт. Корпус DIP-8. Подходит для блоков питания в бытовой электронике и зарядных устройств.
Технические характеристики
| Ovp on | 27.0V to 30.0V (typ 28.5V) |
| Корпус | DIP8 |
| Uvlo on | 8.7V to 10.7V (typ 9.7V) |
| Тип монтажа | THT |
| Uvlo off | 14.6V to 17.0V (typ 15.8V) |
| Кол-во выводов | 8 |
| Защита | OCP, OLP, OVP, UVLO |
| Описание | Current Mode PWM Power Switch with integrated high voltage MOSFET and frequency shuffling |
| Покрытие выводов | Pb-free |
| Артикул | OB2358AP |
| Vdd voltage | -0.3V to 30V |
| Mosfet rdson | 4.4Ω typ, 5.5Ω max |
| Корпус | DIP-8 |
| Drain voltage | -0.3V to BVdss (600V) |
| Макс. рабочий цикл | 80% (70% to 90%) |
| Fb open voltage | 5.4V to 6.0V (typ 5.7V) |
| Время мягкого пуска | 4ms |
| Startup current | 5µA to 20µA |
| Fb input voltage | -0.3V to 7V |
| Lead temperature | 260°C (10s) |
| Operation current | 1.6mA |
| Vdd clamp current | 10mA |
| Vdd clamp voltage | 30V |
| Fb input impedance | 4kΩ |
| Тепловое сопротивление | 75°C/W (DIP8, drain pin connected to 100mm² PCB copper clad) |
| Output power 230vac | 27W (open frame) |
| Sense input voltage | -0.3V to 7V |
| Темп. хранения | -55 to 150°C |
| Vdd g input voltage | -0.3V to 30V |
| Burst mode frequency | 22kHz |
| Частота колебаний | 50kHz (45kHz to 55kHz) |
| Sense input impedance | 40kΩ |
| Output power 85 265vac | 16W (open frame) |
| Zero duty fb threshold | 0.8V |
| Current limit threshold | 0.72V to 0.82V (typ 0.77V at FB=3.3V) |
| Тип упаковки | Tube (туба) |
| Fb short circuit current | 1.45mA |
| Mosfet breakdown voltage | 600V |
| Power limit fb threshold | 3.7V |
| Frequency shuffling range | ±4% |
| Power limit debounce time | 50ms |
| Leading edge blanking time | 270ns |
| Frequency voltage stability | ±5% |
| Over current detection delay | 120ns |
| Описание (англ.) | PWM controller |
| Рабочая температура перехода | -20 to 150°C |
| Frequency temperature stability | ±5% |
