ШИМ-контроллер со встроенным ключом, 40-120кГц, Duty<75%
У поставщика
ПроизводительOn-Bright
КатегорияМикросхемы
У поставщиков
150 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:150 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 47,74 |
| от 17 | 44,64 |
| от 34 | 41,72 |
| от 100 | 39,56 |
| от 150 | 37,58 |
Описание

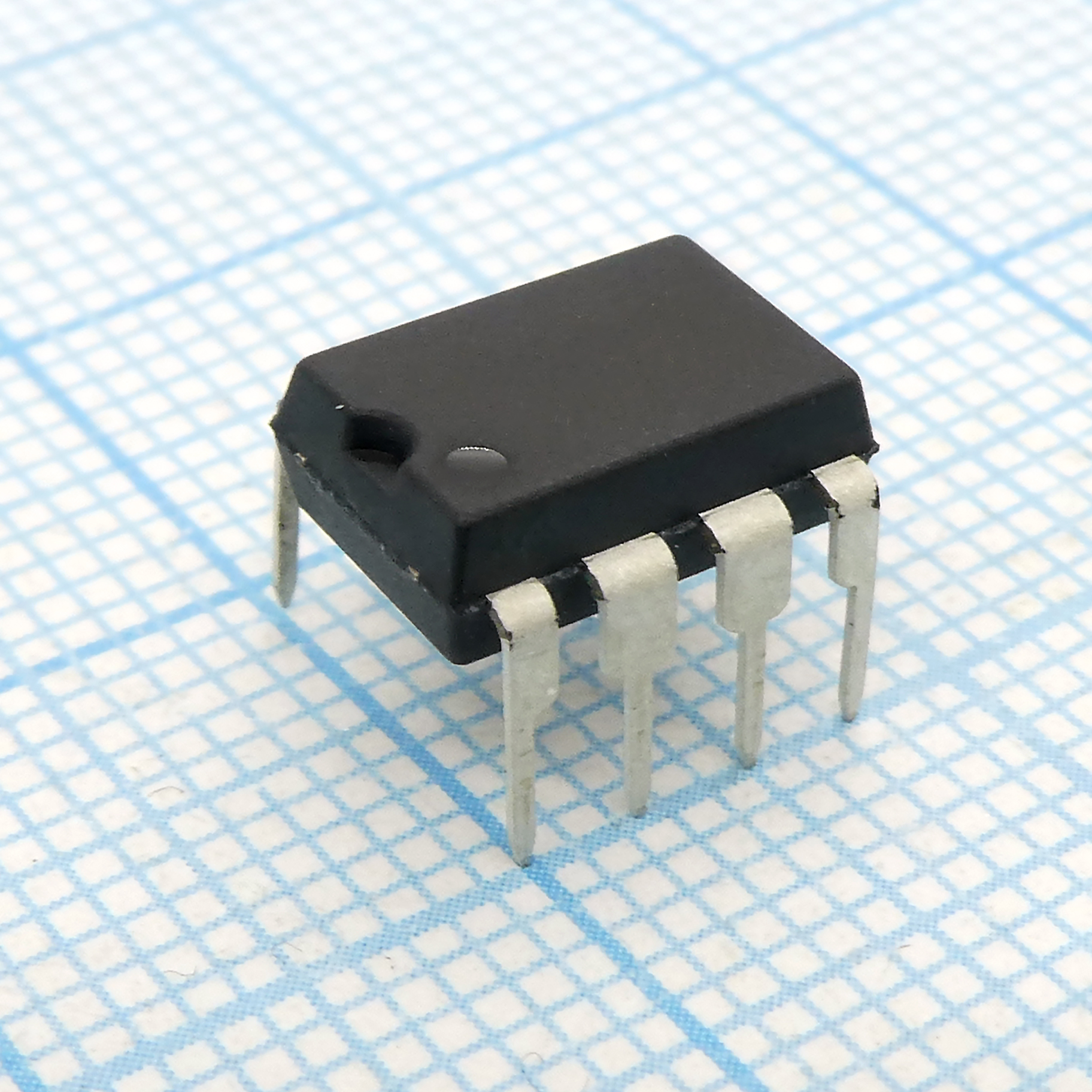

ШИМ-контроллер со встроенным ключом от On-Bright. Работает на частоте 40-120 кГц с коэффициентом заполнения до 75%. Выполнен в корпусе DIP-8. Подходит для импульсных блоков питания в бытовой электронике.
Технические характеристики
| ESD (мм) | 250V |
| ЭСР HBM | 2kV (except VIN 1kV, other I/0 up to 8kV) |
| Тип монтажа | SMD, THT |
| Ocp delay | 120ns |
| Ovp on typ | 25V |
| Описание | Current mode PWM controller for offline flyback converters |
| Ovp off typ | 23V |
| Артикул | OB2269AP |
| Uvlo on typ | 10.5V |
| Uvlo off typ | 16.5V |
| Корпус | DIP-8 |
| Ovp hysteresis | 2V |
| Варианты корпуса | SOP-8, DIP-8 |
| Ri open voltage | 2.0V |
| Gate rising time | 120ns |
| Особенности | Frequency shuffling (OB2269 only), Extended burst mode, Audio noise free, External programmable frequency, Internal slope compensation, Leading edge blanking, Over temperature protection (OTP), Over voltage protection (OVP), Under voltage lockout (UVLO), Cycle-by-cycle current limiting (OCP), Over load protection (OLP), Gate output clamp 18V |
| Gate falling time | 50ns |
| Тип. порог OTP | 1.065V |
| Ri resistor range | 50 to 250kohm |
| Vdd clamp voltage | 35V |
| Gate clamp voltage | 18V |
| Макс. напр. пит. | 36V |
| Темп. хранения | -55 to 150°C |
| Burst mode threshold | 1.8V |
| Rt output current typ | 70uA |
| Gate output low voltage | 0.3V |
| Power limiting debounce | 80ms |
| Thermal resistance dip8 | 90°C/W |
| Thermal resistance sop8 | 150°C/W |
| Vdd startup current typ | 4uA |
| Тип упаковки | Tube (туба) |
| Burst mode frequency typ | 22kHz |
| Feedback input impedance | 9kohm |
| Gate output high voltage | 11V |
| Oscillator frequency typ | 65kHz |
| Power limiting threshold | 4.4V |
| Vdd operating current typ | 2.3mA |
| Feedback open loop voltage | 6V |
| Oscillator frequency range | 60 to 70kHz |
| Current limit threshold typ | 0.86V |
| Frequency voltage stability | 5% |
| Описание (англ.) | PWM controller |
| Current sense input impedance | 40kohm |
| Feedback short circuit current | 0.65mA |
| Рабочая температура перехода | -20 to 150°C |
| Frequency temperature stability | 5% |
| Current sense leading edge blanking | 400ns |
