ШИМ-контроллер со встроенным ключом, 40-120кГц, Duty<75%
У поставщика
ПроизводительOn-Bright
КатегорияШИМ-контроллеры
У поставщиков
266 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:266 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 22 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 32,57 |
| от 24 | 30,25 |
| от 50 | 28,07 |
| от 100 | 26,46 |
| от 200 | 24,98 |
Описание

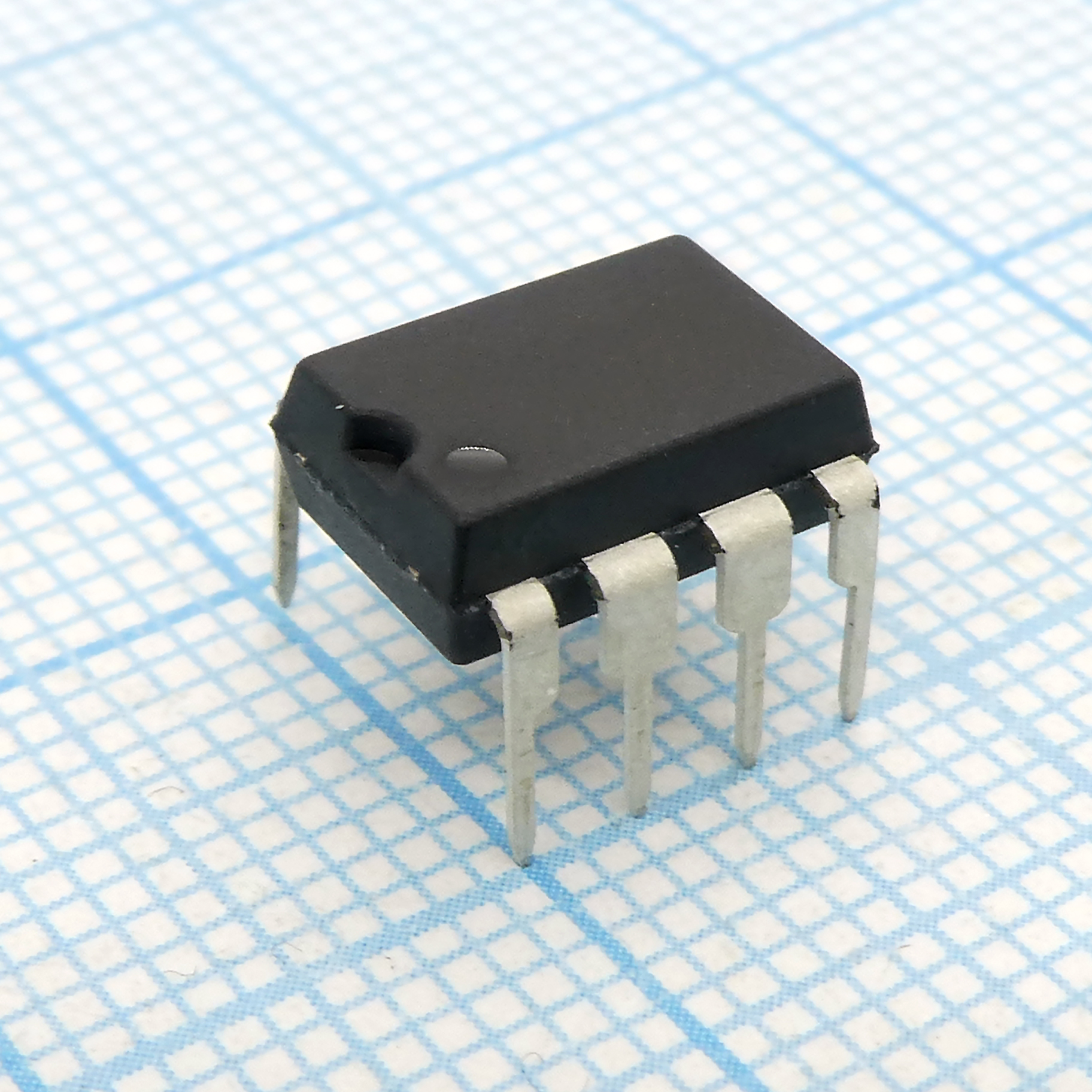

ШИМ-контроллер OB2263AP от On-Bright со встроенным силовым ключом. Работает на частоте 40-120 кГц с максимальным коэффициентом заполнения менее 75%. Выполнен в корпусе DIP-8. Применяется в импульсных блоках питания для бытовой электроники и зарядных устройств.
Технические характеристики
| ESD (мм) | 150V |
| ЭСР HBM | 3kV |
| Корпус | DIP-8 |
| Тип монтажа | Выводной |
| Кол-во выводов | 8 |
| Описание | Current Mode PWM Controller with Frequency Shuffling |
| Артикул | OB2263AP |
| Uvlo on max | 9.8V |
| Uvlo on min | 7.8V |
| Uvlo on typ | 8.8V |
| Применение | Offline AC/DC flyback converter for Battery Charger, Power Adaptor, Set-Top Box Power Supplies, Open-frame SMPS |
| Uvlo off max | 15V |
| Uvlo off min | 13V |
| Uvlo off typ | 14V |
| Макс. рабочий цикл | 75% |
| Pwm input gain | 2.0V/V |
| Ri resistor max | 150kΩ |
| Ri resistor min | 50kΩ |
| Ri resistor typ | 100kΩ |
| Vdd clamp voltage | 34V |
| Fb input impedance | 6kΩ |
| Защита | Cycle-by-Cycle Current Limiting (OCP), Over Load Protection (OLP), VDD Over Voltage Clamp, Under Voltage Lockout (UVLO), Auto Self-Recovery |
| Fb open loop voltage | 4.8V |
| Ri open load voltage | 2V |
| Sense input impedance | 40kΩ |
| Vdd supply voltage max | 30V |
| Vdd supply voltage min | 10V |
| Gate output rising time | 220ns |
| Макс. темп. хр. | 160°C |
| Мин. темп. хр. | -55°C |
| Vdd startup current max | 20µA |
| Vdd startup current typ | 3µA |
| Тип упаковки | Tube (туба) |
| Fb short circuit current | 0.8mA |
| Gate output falling time | 70ns |
| Макс. частота генератора | 70kHz |
| Частота генератора мин. | 60kHz |
| Oscillator frequency typ | 65kHz |
| Vdd dc clamp current max | 10mA |
| Burst mode base frequency | 22kHz |
| Gate output clamp voltage | 18V |
| Gate output low level max | 0.8V |
| Vdd operation current typ | 1.4mA |
| Gate output high level min | 10V |
| Leading edge blanking time | 300ns |
| Frequency voltage stability | 5% |
| Over current detection delay | 75ns |
| Описание (англ.) | PWM controller |
| Fb input voltage absolute max | 7V |
| Fb input voltage absolute min | -0.3V |
| Frequency shuffling frequency | 64Hz |
| Ri input voltage absolute max | 7V |
| Ri input voltage absolute min | -0.3V |
| Fb power limiting debounce time | 35ms |
| Frequency temperature stability | 5% |
| Sense input voltage absolute max | 7V |
| Sense input voltage absolute min | -0.3V |
| Operating ambient temperature max | 85°C |
| Operating ambient temperature min | -20°C |
| Макс. темп. перехода | 150°C |
| Мин. темп. перехода | -20°C |
| Over current threshold voltage max | 0.80V |
| Over current threshold voltage min | 0.70V |
| Over current threshold voltage typ | 0.75V |
| Vdd absolute max dc supply voltage | 30V |
| Fb power limiting threshold voltage | 3.7V |
| Fb zero duty cycle threshold voltage | 0.75V |
| Термосопротивление переход-среда | 90°C/W |
| Frequency shuffling modulation range max | 3% |
| Frequency shuffling modulation range min | -3% |
