ШИМ-контроллер со встроенным ключом, 40-120кГц, Duty<75%
У поставщика
ПроизводительOn-Bright
КатегорияМикросхемы
У поставщиков
490 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:490 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 35,03 |
| от 65 | 31,86 |
| от 129 | 29,26 |
| от 257 | 27,29 |
| от 513 | 25,82 |
Описание

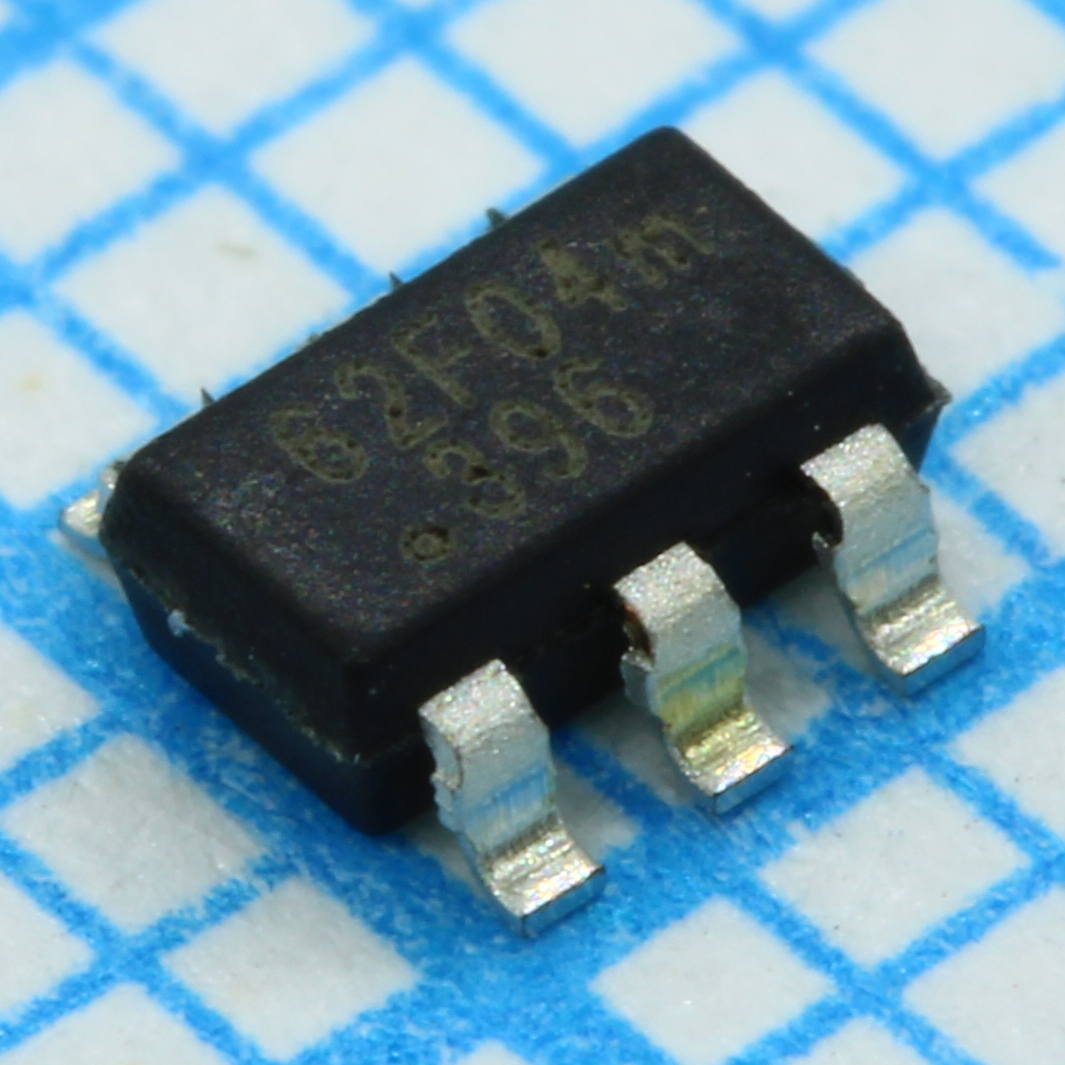

ШИМ-контроллер On-Bright OB2262MP со встроенным силовым ключом. Работает на частоте 40–120 кГц с коэффициентом заполнения до 75%. Выполнен в компактном корпусе SOT23-6. Применяется в импульсных источниках питания для бытовой электроники и зарядных устройств.
Технические характеристики
| Корпус | SOT23-6 |
| Uvlo on | 8.8V typ (7.8-9.8V) |
| Тип монтажа | SMD |
| Uvlo off | 14V typ (13-15V) |
| Время спада | 70ns at 1nF load |
| Время нарастания | 220ns at 1nF load |
| Корпус | SOT23-6 |
| Startup current | 3uA typ, 20uA max |
| Рабочий ток | 1.4mA typ |
| Ri resistor range | 50kΩ to 150kΩ |
| Vdd clamp voltage | 34V |
| Input impedance fb | 6kΩ |
| Макс. коэффициент заполнения | 75% |
| Burst mode frequency | 22kHz |
| Частота генератора | 65kHz typ (60-70kHz) with RI=100kΩ; programmable 40-140kHz |
| Gate drive output low | 0.8V max |
| Input impedance sense | 40kΩ |
| Gate drive output high | 10V min |
| Over current threshold | 0.75V typ (0.70-0.80V) |
| Vdd supply voltage max | 30V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Gate drive clamp voltage | 18V |
| Vdd supply voltage range | 10V to 30V |
| Диапазон темп. окр. | -20°C to 85°C |
| Диап. темп. хр. | -55°C to 160°C |
| Feedback open loop voltage | 4.8V |
| Диапазон темп. перехода | -20°C to 150°C |
| Leading edge blanking time | 300ns |
| Zero duty threshold voltage | 0.75V |
| Over current detection delay | 75ns |
| Power limiting debounce time | 35ms |
| Описание (англ.) | PWM controller |
| Feedback short circuit current | 1.2mA |
| Power limiting threshold voltage | 3.7V |
| Термосопротивление переход-среда | 200°C/W |
