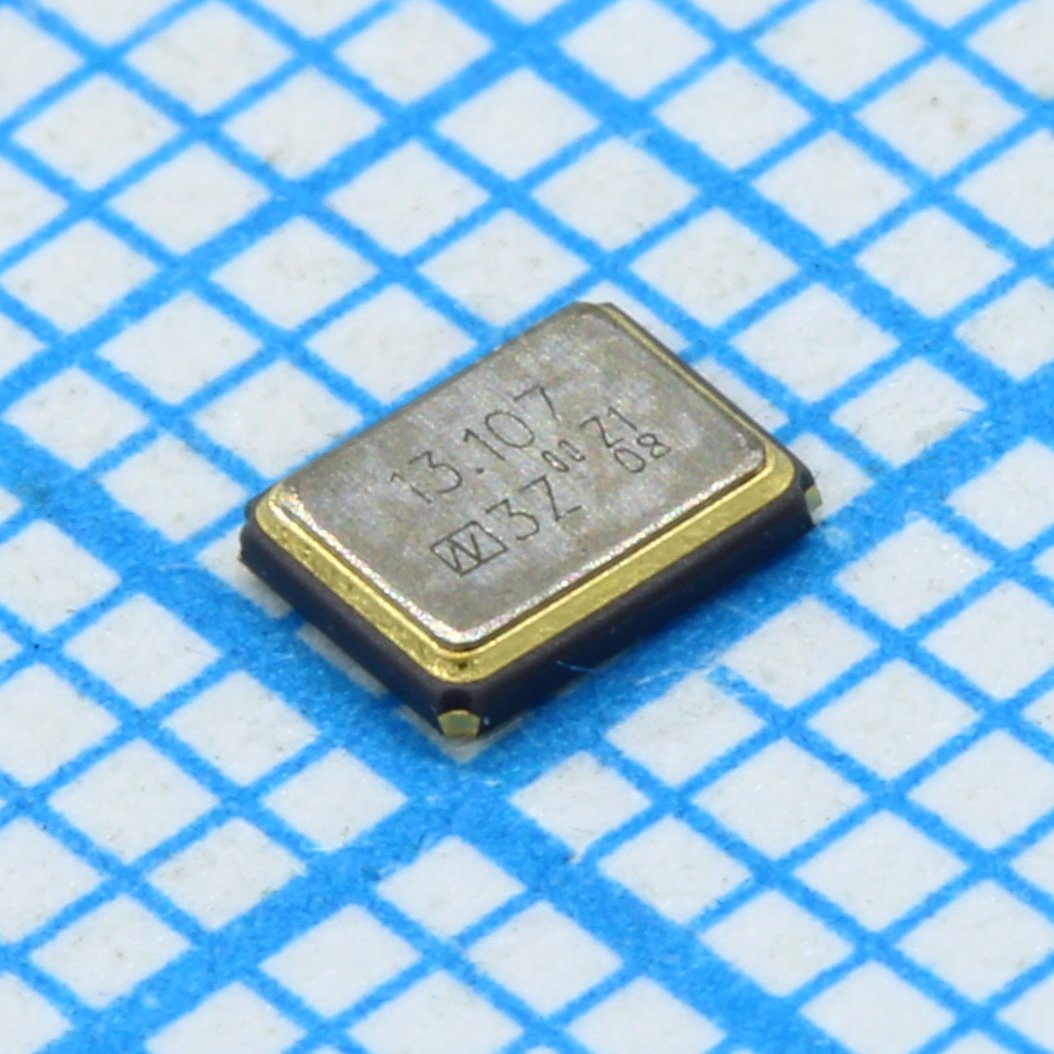

Кварцевый резонатор SMD 3.2*2.5*0.55мм, -40...+85°C, 10/30ppm, 8пФ, 13.1072МГц
У поставщика
ПроизводительNDK
КатегорияРезонаторы SMD
У поставщиков
56 491 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 16
В наличии:54 786 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10,25 |
Склад 13
В наличии:1 705 шт
Срок поставки: до недели
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,92 |
| от 83 | 13,21 |
| от 165 | 12,36 |
| от 329 | 11,41 |
| от 658 | 10,63 |
Описание
Кварцевый резонатор SMD от NDK (Nihon Dempa Kogyo) в компактном корпусе 3.2×2.5×0.55 мм. Модель с частотой 13.1072 МГц, нагрузочной ёмкостью 8 пФ и стабильностью 10/30 ppm. Предназначен для работы в расширенном температурном диапазоне от -40 до +85 °C, что обеспечивает надёжную синхронизацию в промышленной и телекоммуникационной аппаратуре.
Технические характеристики
| Тип монтажа | SMD |
| Описание | Quartz crystal resonator SMD |
| Уровень драйвера | 10 µW (max 200 µW) |
| Артикул | NX3225SA-13.1072MHZ S1-4085-3010-8 |
| Тип упаковки | SMD crystal unit |
| Overtone order | Fundamental |
| Размеры | 3.2*2.5*0.55мм |
| Частота | 13.1072МГц |
| Frequency aging | ±3 ppm/year |
| Диап. частот | 12 to 64 MHz |
| Емкость нагрузки | 8 pF |
| Ном. частота | 13.1072 MHz |
| Размеры упаковки | 3.2 x 2.5 x 0.55 mm |
| Terminal connections | #1,#3 crystal; #2,#4 cover (GND) |
| Frequency vs temperature | ±30 ppm |
| Диап. темп. хр. | -40 to +85 °C |
| Frequency tolerance at 25c | ±10 ppm |
| Диап. раб. темп. | -40 to +85 °C |
| ЭПС | 80 Ω max |
| Нагрузочная ёмкость | 8пФ |
| Рабочая температура | -40...+85°C |
| Стабильность частоты | 30ppm |
