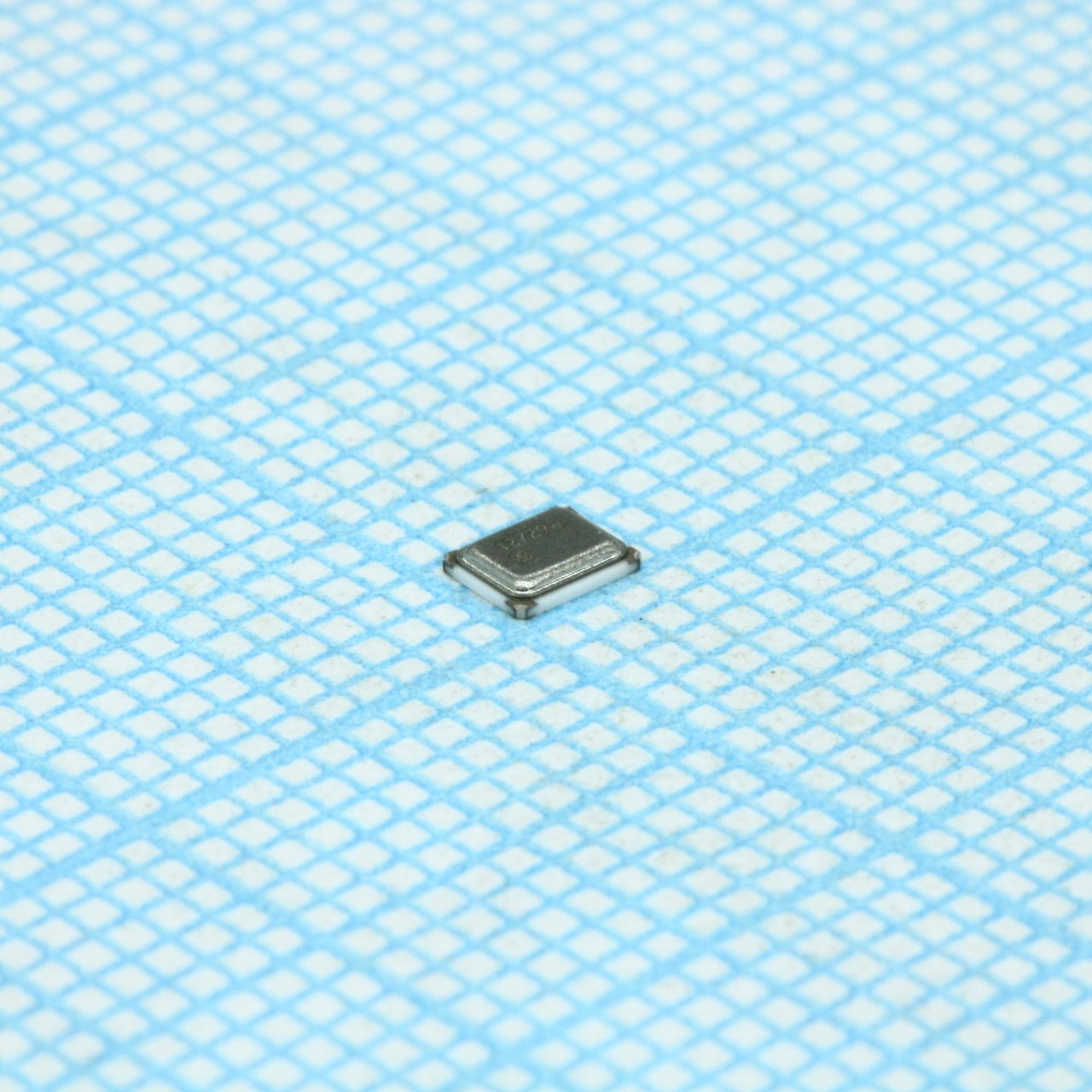

Кварцевый резонатор SMD 3.2*2.5*0.8мм, -20...+70°C, 30/30ppm, 12пФ, 12МГц
У поставщика
ПроизводительNDK
КатегорияРезонаторы SMD
У поставщиков
10 968 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 16
В наличии:9 101 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,43 |
Склад 13
В наличии:1 763 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 23,39 |
| от 96 | 21,05 |
| от 191 | 19,10 |
| от 381 | 17,62 |
| от 762 | 16,53 |
Склад 39
В наличии:104 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 19,30 |
| от 223 | 16,87 |
| от 373 | 15,49 |
| от 618 | 14,40 |
| от 1 027 | 13,64 |
Описание
Кварцевый резонатор SMD от японского производителя NDK. Модель NX3225HA рассчитана на частоту 12 МГц в компактном корпусе 3,2×2,5×0,8 мм. Компонент с нагрузочной ёмкостью 12 пФ и стабильностью 30/30 ppm предназначен для работы в диапазоне температур от -20 до +70 °C. Применяется в качестве источника тактовой частоты в портативной и встраиваемой электронике.
Технические характеристики
| Модель | NX3225HA |
| Корпус | SMD |
| Тип монтажа | SMD |
| Частота | 12MHz |
| Без свинца | Да |
| Размеры | 3.2mm x 2.5mm x 0.8mm |
| Уровень драйвера | 10µW (max 200µW) |
| Overtone order | Fundamental |
| Размеры | 3.2*2.5*0.8мм |
| Частота | 12МГц |
| Диап. частот | 12 to 50 MHz |
| Емкость нагрузки | 12pF |
| Terminal connections | #1,#3: X'tal; #2,#4: NC |
| Диап. темп. хр. | -40 to +85°C |
| Initial frequency tolerance | ±30ppm |
| Диап. раб. темп. | -20 to +70°C |
| ЭПС | 120Ω max (at 12MHz) |
| Temperature frequency stability | ±30ppm |
| Нагрузочная ёмкость | 12пФ |
| Рабочая температура | -20...+70°C |
| Стабильность частоты | 30ppm |
