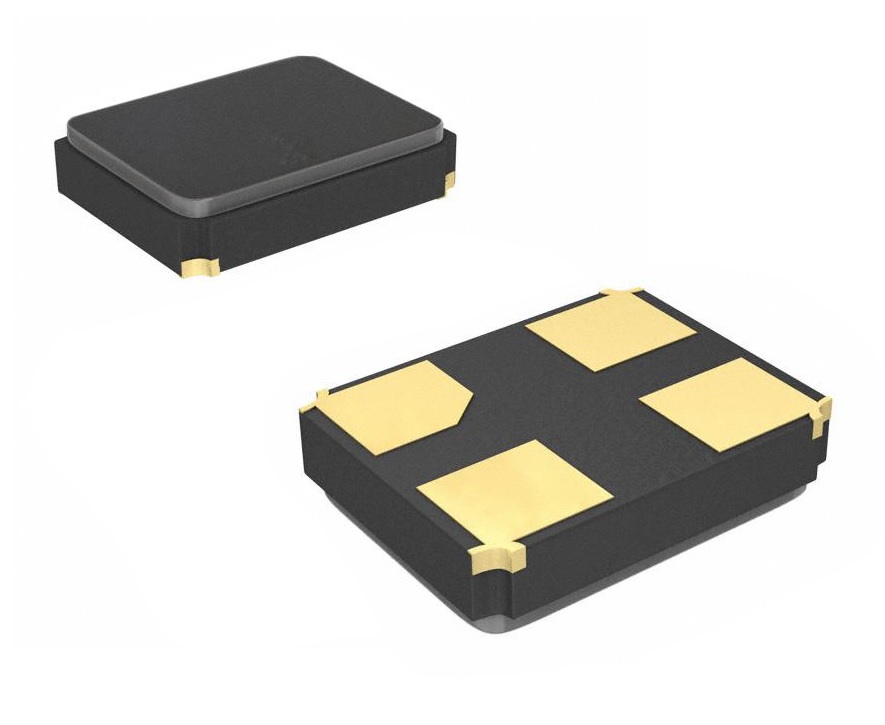

Резонатор кварцевый SMD 3.2х2.5х0.55мм, -40...+85°C, 20/30ppm, 8пФ, 12МГц
У поставщика
ПроизводительNDK
У поставщиков
5 323 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:5 323 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 28 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 26,43 |
| от 79 | 23,91 |
| от 158 | 21,83 |
| от 315 | 20,25 |
| от 630 | 19,08 |
Описание
Кварцевый резонатор от NDK в миниатюрном SMD-корпусе 3,2х2,5 мм. Работает на частоте 12 МГц со стабильностью 20/30 ppm, ёмкость нагрузки — 8 пФ, диапазон температур от –40 до +85 °C. Подходит для тактовой синхронизации в микроконтроллерах, промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип | crystal_unit |
| Корпус | QSMD3.2x2.5x0.8 |
| Тип монтажа | SMD |
| Размеры | 3.2x2.5x0.75mm |
| Артикул | NX3225GA-12MHZ STD-CRG-2 |
| Land pattern | 2.2mm x 2.1mm (typical) |
| Level of drive | 10μW (max 200μW) |
| Overtone order | fundamental |
| Нагрузочная ёмкость | 8pF |
| Ном. частота | 12MHz |
| Reflow compatible | lead-free solder reflow |
| Terminal connections | #2 and #4 not connected (NC possible, better connect to GND) |
| Допуск частоты при 25°C | ±20ppm |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Frequency vs temperature | ±30ppm |
| Диап. темп. хр. | -40 to +85°C |
| Диап. раб. темп. | -40 to +85°C |
| ЭПС | 100Ω max |
| Описание (англ.) | Кварцевый резонатор SMD 3.2*2.5*0.55мм, -40...+85°C, 20/30ppm, 8пФ, 12МГц |
