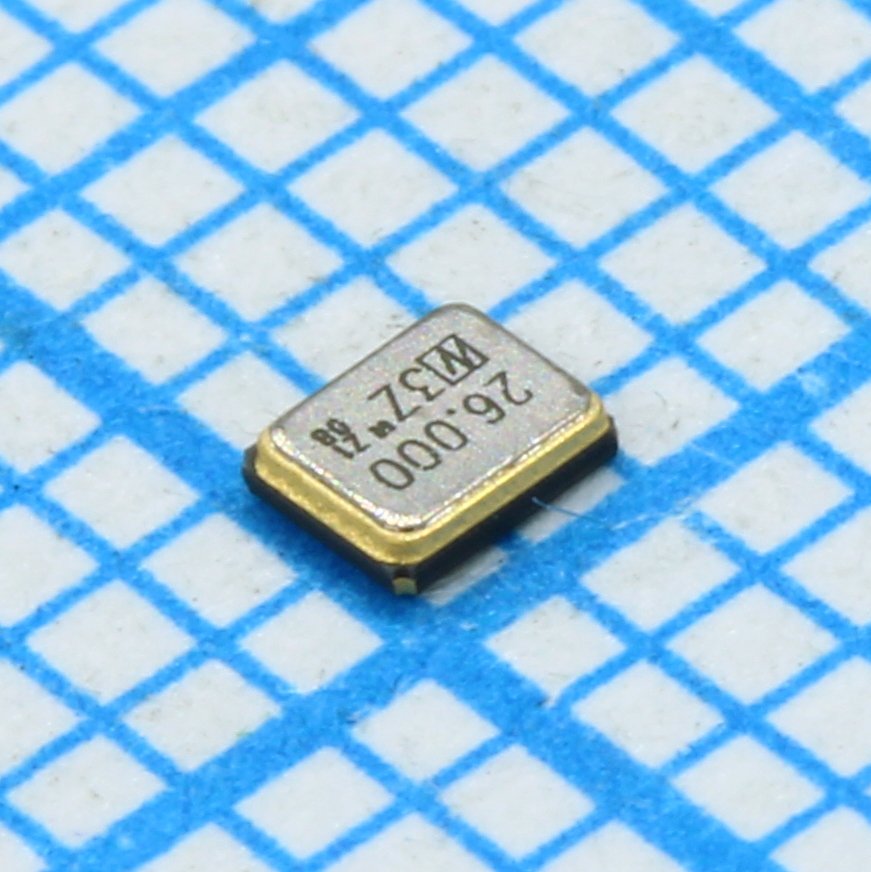

Кварцевый резонатор SMD 2.0*1.6*0.45мм, -40...+85°C, 15/25ppm, 8пФ, 26МГц, spec. EXS00A-CS09964
У поставщика
ПроизводительNDK
КатегорияРезонаторы SMD
У поставщиков
256 785 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 16
В наличии:252 777 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,44 |
Склад 13
В наличии:4 008 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 60 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,59 |
| от 157 | 10,25 |
| от 313 | 9,13 |
| от 626 | 8,27 |
| от 1 251 | 7,65 |
Описание
Кварцевый резонатор SMD от NDK (Nihon Dempa Kogyo) в миниатюрном корпусе 2.0x1.6x0.45 мм. Компонент рассчитан на частоту 26 МГц с нагрузочной ёмкостью 8 пФ и стабильностью 15/25 ppm. Предназначен для работы в расширенном температурном диапазоне от -40 до +85°C. Применяется в портативной электронике, модулях связи и устройствах IoT, где критичны малые габариты и точность тактовой частоты.
Технические характеристики
| Корпус | 2016 |
| Монтаж | SMD |
| Частота | 26,0 МГц |
| Макс. отклонение частоты в рабочем диапазоне температур | ±25 ppm |
| Рабочая температура | -40…+85 °C |
| Ширина | 1.6mm |
| Высота | 0.45mm |
| Длина | 2.0mm |
| AEC-Q200 | Да |
| Без свинца | Да |
| Описание | Quartz crystal resonator SMD 2.0x1.6x0.45mm, -40...+85°C, 15/25ppm, 8pF, 26MHz |
| Уровень возбуждения | 10μW (Max 200μW) |
| Артикул | NX2016SA-26MHZ-EXS00A-CS09964 |
| Размер корпуса | 2.0 x 1.6 x 0.45 mm |
| Overtone order | Fundamental |
| Размеры | 2.0*1.6*0.45мм |
| Frequency aging | ±3ppm/year max |
| Нагрузочная ёмкость | 8 пФ |
| Допуск частоты | ±15ppm |
| Terminal connections | #2 and #4 connected with cover, connect with GND |
| Диап. темп. хр. | -40 to +125°C |
| ЭПС | 60Ω max |
| Frequency temperature characteristic | ±25ppm |
| Тип | Кварцевые резонаторы |
