Драйвер индуктивной нагрузки реле, соленоидов, DC микродвигателей
У поставщика
ПроизводительON Semiconductor
КатегорияДрайверы электродвигателей
У поставщиков
1 357 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт47,54 ₽
Сумма522,94 ₽
+ доплата 490,00 ₽
В наличии1 357 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 11 штюрлицам и ИП
от 44 — 43,63 ₽ (−8%)
Заказ со склада «Склад 13» с этой позицией — 522,94 ₽. До заказа без доплаты не хватает 16 777,06 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
11 шт · Склад 13 · 522,94 ₽
Описание

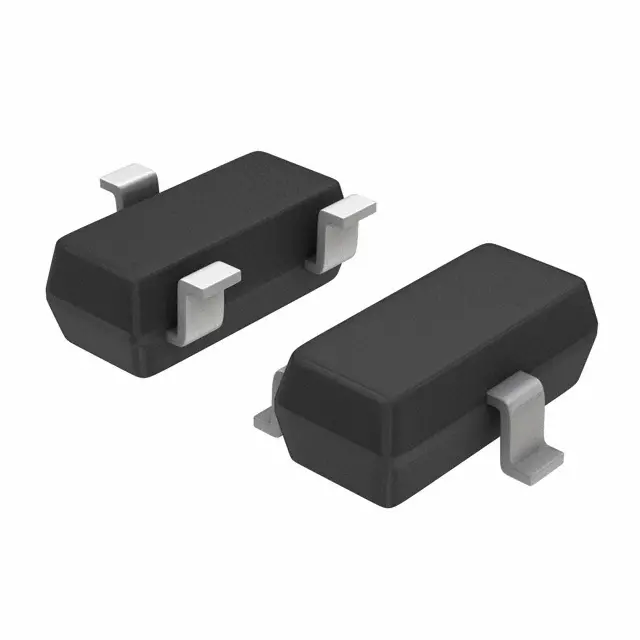

Микросхема драйвера индуктивной нагрузки от ON Semiconductor в миниатюрном корпусе SOT-23. Управляет реле, соленоидами и маломощными DC-двигателями, рассчитана на рабочие температуры от -40°C до +125°C. Подходит для применения в промышленной автоматике и автомобильной электронике.
Технические характеристики
| ЭСР HBM | 2000V |
| Корпус | SOT-23 |
| Особенности | Internal Zener eliminates free-wheeling diode, Logic level input, Replaces 3 or 4 discrete components, Automotive qualified (AEC-Q101 for SZ prefix) |
| Тип монтажа | SMD |
| Код корпуса | 318 |
| Описание | Industrial Inductive Load Driver for relays, solenoids, DC motors |
| Тип устройства | NUD3160LT1G |
| Производитель | onsemi |
| Снижение мощности | 1.8mW/°C above 25°C |
| Load dump pulse | 60V, 300ms |
| Вх. емкость | 30pF typ |
| Непрерывный ток | 150mA |
| Выходная емкость | 14pF typ |
| Время спада | 2290ns typ at VGS=3V |
| Время нарастания | 618ns typ at VGS=3V |
| On resistance vgs 3v | 2.4Ω max at ID=150mA |
| On resistance vgs 5v | 1.8Ω max at ID=150mA |
| Типовые применения | Automotive and industrial relay drivers, Window, latch, door, antenna relays |
| Макс. рассеиваемая мощность | 225mW |
| Пороговое напряжение затвора | 1.3V min, 1.8V typ, 2.0V max |
| Пиковая рассеиваемая мощность | 20W |
| Dual voltage jump start | 28V for 10 minutes |
| Обратное напряжение батареи | -14V for 10 minutes |
| Voltage max gate source | 12V |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Прямая крутизна | 400 mmho typ |
| Макс. темп. перехода | 150°C |
| Voltage max drain source | 60V |
| Output continuous current | 150mA min at VDS=0.3V, VGS=5V |
| Диап. темп. хр. | -65 to 150°C |
| Ток утечки затвор-исток | 60µA max at VGS=3V, 25°C |
| Диап. раб. темп. | -40 to 125°C |
| Ток утечки сток-исток | 0.5µA max at VDS=12V, 25°C |
| Обратная проходная емкость | 6pF typ |
| Описание (англ.) | INDCT LOAD DRVR INDUST SOT23 |
| Энергия лавины, одиночный импульс | 200mJ |
| Напряжение пробоя сток-исток | 61V min, 66V typ, 70V max |
| Inductive switching transient 1 | 100V, 2ms |
| Inductive switching transient 2 | 300V, 50µs |
| Switching propagation delay tphl | 918ns typ at VGS=3V |
| Switching propagation delay tplh | 798ns typ at VGS=3V |
| Рабочая температура | -40°C ~ 125°C (TA) |
| Thermal resistance junction ambient min copper | 556°C/W |
| Thermal resistance junction ambient 300mm2 copper | 395°C/W |
| Тип | NUD3160LT1G |
