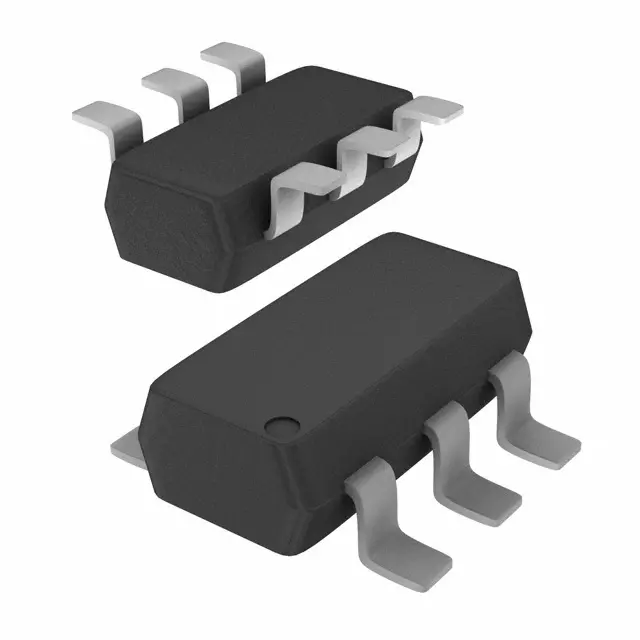

Драйвер индуктивной нагрузки реле, соленоидов, DC микродвигателей
У поставщика
ПроизводительON Semiconductor
КатегорияДрайверы электродвигателей
У поставщиков
5 844 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:5 844 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 46,06 |
| от 81 | 42,55 |
| от 161 | 39,76 |
| от 321 | 37,33 |
| от 642 | 35,68 |
Описание
Микросхема-драйвер индуктивной нагрузки от ON Semiconductor. Управляет реле, соленоидами и DC-микродвигателями, работает в корпусе SC-74-6 при температурах от -40°C до 125°C. Подходит для автомобильной электроники и промышленной автоматики.
Технические характеристики
| Корпус | SC-74-6 |
| Тип монтажа | SMD |
| Описание | Automotive Inductive Load Driver (Relay, Solenoid, DC motor driver) |
| Артикул | NUD3124DMT1G |
| Internal features | Internal Zener eliminates free-wheeling diode, logic level input |
| ESD HBM | 2000V |
| Fall time vgs 3v typ | 2086ns |
| Fall time vgs 5v typ | 5265ns |
| Rise time vgs 3v typ | 708ns |
| Rise time vgs 5v typ | 575ns |
| Тип. входная емкость | 32pF (VDS=12V, f=10kHz) |
| Выходная емкость тип. | 21pF |
| Peak power dissipation | 20W |
| Power dissipation sc74 | 380mW |
| Dual voltage jump start | 28V (10 min) |
| Напряжение затвор-исток макс. | 12V |
| Power dissipation sot23 | 225mW |
| Reverse battery voltage | -14V (10 min) |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. напряжение сток-исток | 28V |
| Макс. темп. перехода | 150°C |
| Transfer capacitance typ | 8pF |
| Диап. темп. хр. | -65 to 150°C |
| Пороговое напряжение затвора макс. | 2.0V |
| Пороговое напряжение затвора мин. | 1.3V |
| Тип. пороговое Uзи | 1.8V |
| Gate leakage current 3v max | 60µA @25°C, 80µA @125°C |
| Gate leakage current 5v max | 90µA @25°C, 110µA @125°C |
| Диап. раб. темп. | -40 to 125°C |
| Drain current continuous max | 150mA |
| Forward transconductance typ | 500 mmho (VDS=12V, ID=150mA) |
| Load dump suppressed voltage | 80V |
| Описание (англ.) | INDCT LOAD DRVR AUTO SC74-6 |
| Output continuous current min | 150mA (VDS=0.25V, VGS=3V) |
| Output continuous current typ | 200mA (VDS=0.25V, VGS=3V) |
| Энергия одиноч. импульса | 250mJ (for relay coils ≥80Ω) |
| Inductive switching transient 1 | 100V |
| Inductive switching transient 2 | 300V |
| Drain source breakdown voltage max | 38V |
| Мин. напряжение сток-исток пробоя | 28V (ID=10mA) |
| Drain source breakdown voltage typ | 34V |
| Drain source leakage current max 12v | 0.5µA @25°C, 1µA @125°C |
| Drain source leakage current max 28v | 50µA @25°C, 80µA @125°C |
| Drain source on resistance vgs 3v max | 1.4Ω (25°C), 1.7Ω (125°C) |
| Drain source on resistance vgs 5v max | 0.8Ω (25°C), 1.1Ω (125°C) |
| Рабочая температура | -40°C ~ 125°C (TA) |
| Propagation delay high to low vgs 3v typ | 890ns |
| Propagation delay high to low vgs 5v typ | 2840ns |
| Propagation delay low to high vgs 3v typ | 912ns |
| Propagation delay low to high vgs 5v typ | 1330ns |
| Thermal resistance junction to ambient sc74 | 329°C/W (minimum pad board) |
| Thermal resistance junction to ambient sot23 | 556°C/W (minimum pad board) |
| Тип | NUD3124DMT1G |
