Драйвер индуктивной нагрузки реле, соленоидов, DC микродвигателей SC74-6
У поставщика
ПроизводительON Semiconductor
КатегорияДрайверы электродвигателей
У поставщиков
856 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:856 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 69,03 |
| от 34 | 63,68 |
| от 67 | 59,29 |
| от 134 | 56,01 |
| от 268 | 53,56 |
Описание

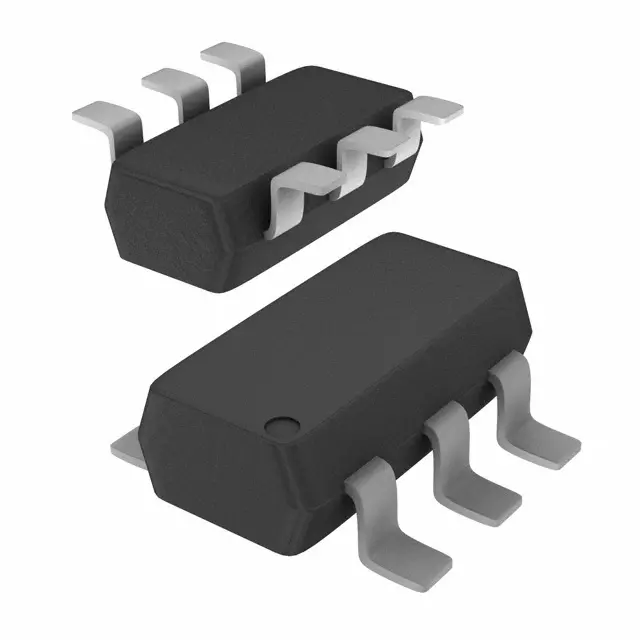

Микросхема NUD3112DMT1G от ON Semiconductor — драйвер для управления индуктивной нагрузкой. Работает с реле, соленоидами и DC-микродвигателями, выпускается в компактном корпусе SC-74-6. Обеспечивает надежную коммутацию и защиту цепи. Применяется в промышленной автоматике и бытовой электронике.
Технические характеристики
| Корпус | 318F |
| Контактов | 6 |
| ЭСР HBM | 2000V |
| Корпус | SC-74 |
| Без свинца | Да |
| Тип монтажа | SMD |
| Shipping | 3000 / Tape & Reel |
| Описание | Integrated Relay, Inductive Load Driver |
| Артикул | NUD3112DMT1G |
| Тип. время спада | 36ns |
| Тип. время нарастания | 61ns |
| Logic level input | Да |
| Relay coil rating | 6.0W at 12V |
| AEC-Q101 | Да |
| Free wheeling diode | not required (internal zener) |
| Rds on 250ma 3v max | 1.2Ω |
| Rds on 500ma 3v max | 1.3Ω |
| Rds on 500ma 5v max | 0.9Ω |
| Тип. входная емкость | 23pF |
| Internal gate resistor | 1.0kΩ |
| Выходная емкость тип. | 30pF |
| Power dissipation sc74 | 380mW |
| Rds on 500ma 3v 85c max | 1.3Ω |
| Rds on 500ma 5v 85c max | 0.9Ω |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Drain current continuous | 500mA |
| Макс. темп. перехода | 150°C |
| Transfer capacitance typ | 7pF |
| Диап. темп. хр. | -65 to +150°C |
| Пороговое напряжение затвора макс. | 1.4V |
| Пороговое напряжение затвора мин. | 0.8V |
| Тип. пороговое Uзи | 1.2V |
| Forward transconductance min | 350mmhos |
| Forward transconductance typ | 490mmhos |
| Описание (англ.) | INDCT LOAD/RELAY DRVR SC74-6 |
| Internal gate source resistor | 300kΩ |
| Power derating above 25c sc74 | 3.0mW/°C |
| Энергия одиноч. импульса | 50mJ |
| Gate source voltage continuous | 6Vdc |
| Gate threshold voltage 85c max | 1.4V |
| Gate threshold voltage 85c min | 0.8V |
| Drain source voltage continuous | 14Vdc |
| Gate body leakage current 3v max | 35µA |
| Gate body leakage current 5v max | 65µA |
| Output continuous current 3v min | 300mA |
| Output continuous current 3v typ | 400mA |
| Gate source breakdown voltage max | 8V |
| Propagation delay high to low typ | 21ns |
| Propagation delay low to high typ | 91ns |
| Drain source sustaining voltage max | 17V |
| Drain source sustaining voltage min | 14V |
| Drain source sustaining voltage typ | 16V |
| Диапазон темп. окр. | -40 to 85°C |
| Drain source leakage current 25c max | 20µA |
| Drain source leakage current 85c max | 40µA |
| Output continuous current 3v 85c min | 200mA |
| Thermal resistance junction to ambient sc74 | 329°C/W |
| Тип | NUD3112DMT1G |
