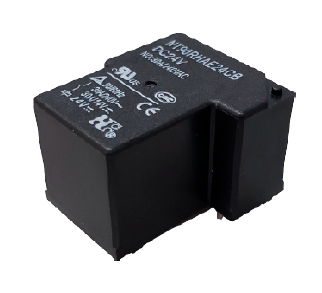

Реле NT90-RHAS-DC12V-C-B-0.9
У поставщика
У поставщиков
2 112 шт.
Норм. уп.: 15
Цены поставщиков
Склад 14
В наличии:1 750 шт.
Срок поставки: до 7 дн.
Норм. уп.: 15
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 20 | 92,94 |
Склад 13
В наличии:362 шт
Срок поставки: до недели
Норм. уп.: 15
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 108,28 |
| от 30 | 100,61 |
| от 45 | 94,35 |
| от 90 | 89,68 |
| от 180 | 86,18 |
Описание
Реле твердотельное NT90-RHAS-DC12V-C-B-0.9 от FORWARD. Коммутирует нагрузку до 30 А при напряжении 240 В переменного тока, катушка рассчитана на 12 В постоянного тока с мощностью 0,9 Вт. Корпус для монтажа на печатную плату, время срабатывания — 15 мс. Подходит для управления двигателями, балластными нагрузками и в промышленной автоматике.
Технические характеристики
| Масса | 25.7g (unenclosed), 27g (enclosed) |
| Тип монтажа | Выводной |
| Корпус | Wash tight |
| Tv rating | 5A/280VAC (Ballast) |
| Мощность катушки | 0.9W |
| Размеры | 32.5mm x 24.2mm x 17mm (approx) |
| Motor load | 2HP/250VAC (NO) |
| Load rating | 30A |
| Артикул | NT90-RHAS-DC12V-C-B-0.9 |
| Напряжение катушки | 12VDC |
| Время срабатывания | 15ms |
| Время отпускания | 10ms |
| Motor load nc | 1.5HP 250VAC |
| Motor load no | 2HP 250VAC |
| Тип корпуса | Wash tight (S) |
| Сопр. катушки | 160Ω |
| Электрический ресурс | 1×10^5 operations |
| Мех. ресурс | 1×10^7 operations |
| Pick up voltage | 9V |
| Материал контакта | AgCdO |
| Напряжение отключения | 1.2V |
| Одобр. безоп. | UL, CUR, TV, CQC, VDE |
| Contact rating ac | 30A/240VAC, 30A/277VAC |
| Contact rating dc | 30A/14VDC |
| Отн. влажность | 5% to 85% |
| Resist heat class | B (130°C) |
| Прочность выводов | 10N |
| Сопр. контакта | 30mΩ |
| Terminals strength | 10N |
| Температура окружающей среды | -55°C to 85°C |
| Расположение контактов | 1A (SPST-NO) |
| Макс. коммутируемая мощность | 7200VA AC, 1200W DC |
| Pick up voltage max | 9VDC |
| Drop out voltage min | 1.2VDC |
| Вибростойкость | 10Hz~55Hz, double amplitude 1.5mm |
| Сопр. изоляции | 1000MΩ min at 500VDC |
| Макс. коммутируемый ток | 40A |
| Макс. коммутируемое напряжение | 277VAC, 30VDC |
| Maximum switching power | 1200W, 7200VA, 10000VA |
| Relative humidity range | 5% to 85% |
| Диапазон темп. окр. | -55°C to 85°C |
| Maximum switching current | 40A |
| Maximum switching voltage | 30VDC, 277VAC |
| Contact rating resistive no | 40A/240VAC, 30VDC |
| Удар функц. | 98m/s² (10g) 11ms |
| Ударопрочность разрушающая | 980m/s² (100g) 11ms |
| Dielectric strength contact to coil | 2500VAC 50Hz (4000VAC without pin 6) |
| Эл. прочность между контактами | 1500VAC 50Hz |
| Dielectric strength between contact and coil | 4000VAC |
| Тип | электромагнитное реле |
