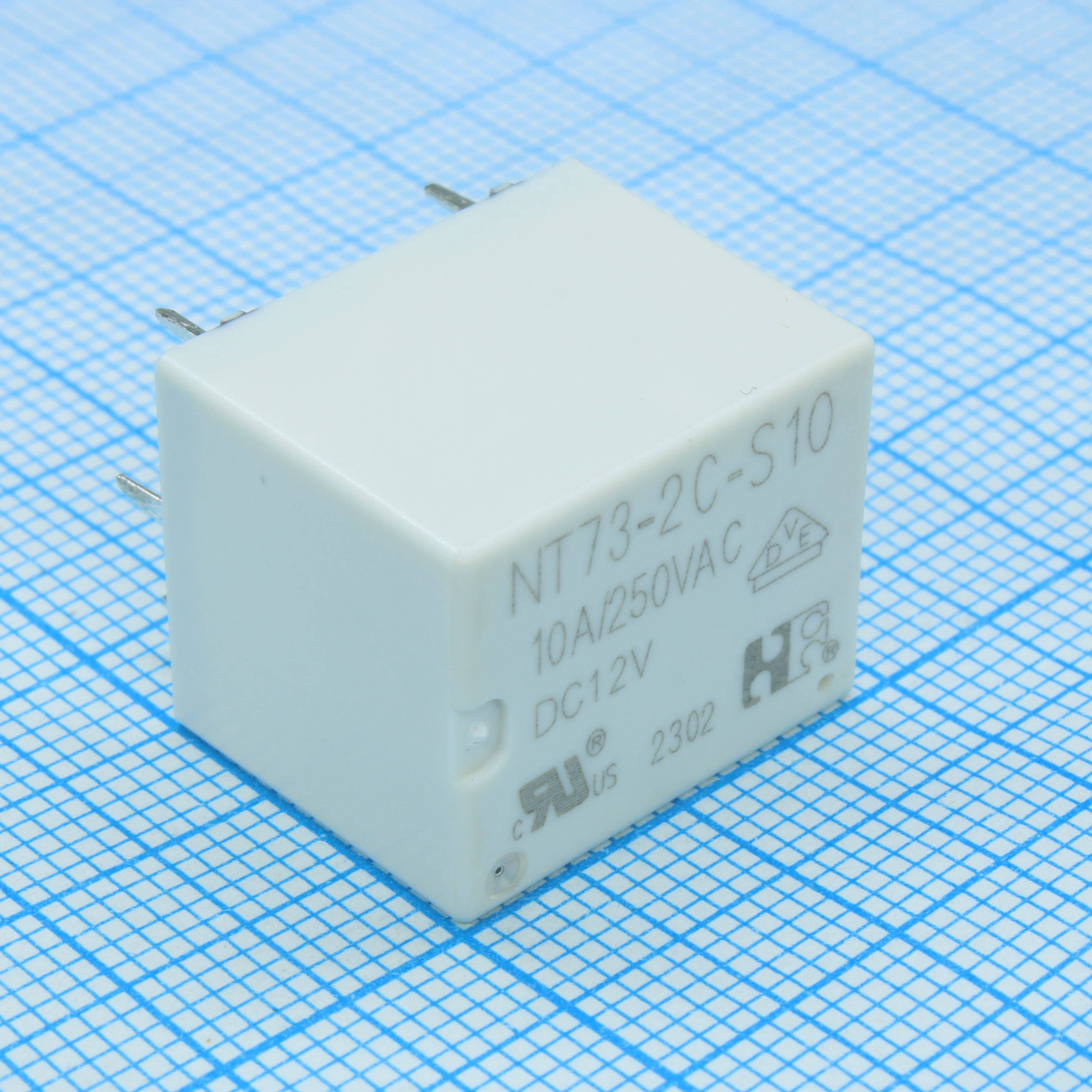

Силовое реле 12В/10А NT73-2-C-S-10-DC12V-0.36
У поставщика
ПроизводительFORWARD
У поставщиков
6 601 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:6 601 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 35,45 |
| от 20 | 34,42 |
| от 39 | 32,96 |
| от 100 | 30,89 |
| от 200 | 28,53 |
Описание
Силовое реле FORWARD NT73-2-C-S-10-DC12V-0.36 — это миниатюрный коммутационный компонент на 12 В постоянного тока с током до 10 А. Модель имеет один переключающий контакт (SPDT) и компактный корпус размером 19×15,5×15,2 мм. Подходит для промышленной автоматики, систем управления и бытовой электроники.
Технические характеристики
| Масса | 9.5g |
| Тип монтажа | PC board mounting (THT) |
| Корпус | S: Wash tight |
| Мощность катушки | 0.36W |
| Размеры | 19.5 x 15.6 x 15.3 mm |
| Motor load | 1/3HP 125VAC; 1/3HP 277VAC |
| Код заказа | NT73-2-C-S-10-DC12V-0.36 |
| Описание | Power relay 12V/10A |
| Артикул | NT73-2 |
| Время срабатывания | <10ms |
| Время отпускания | <10ms |
| Номин. контакта | 10A/250VAC |
| Сопр. катушки | 400Ω ±10% |
| Электрический ресурс | 1 x 10^5 operations |
| Мех. ресурс | 1 x 10^7 operations |
| Pick up voltage | 9.00VDC (75% of rated) |
| Coil max voltage | 15.6VDC |
| Материал контакта | AgSnO2 / AgCdO |
| Напряжение отключения | 1.2VDC (10% of rated) |
| Одобр. безоп. | UL, TUV, CQC, VDE |
| Ударопрочность | 98m/s² 11ms |
| Отн. влажность | 5% to 85% |
| Coil rated voltage | 12VDC |
| Сопр. контакта | <100mΩ |
| Terminals strength | 5N |
| Температура окружающей среды | -55°C ~ 85°C |
| Расположение контактов | 1C (SPDT(B-M)) |
| Макс. коммутируемая мощность | 336W, 3000VA |
| Вибростойкость | 10Hz~55Hz, double amplitude 1.5mm |
| Примечание | 12VDC 10A SPDT |
| Сопр. изоляции | 250MΩ min at 500VDC |
| Макс. коммутируемый ток | 20A |
| Макс. коммутируемое напряжение | 30VDC, 277VAC |
| Contact rating options | 5A,6A,10A,12A/125VAC,28VDC; 20A/125VAC,16VDC; 6A/250VAC,277VAC; 10A,12A/250VAC; 15A/125VAC |
| Тип упаковки | Bulk (россыпь) |
| Прочность изоляции контактов | 50Hz 750V |
| Описание (англ.) | Sub-miniature size (19*15.5*15.2mm) • High Switching Capacity up to 12A |
| Dielectric strength contact coil | 50Hz 1500V |
