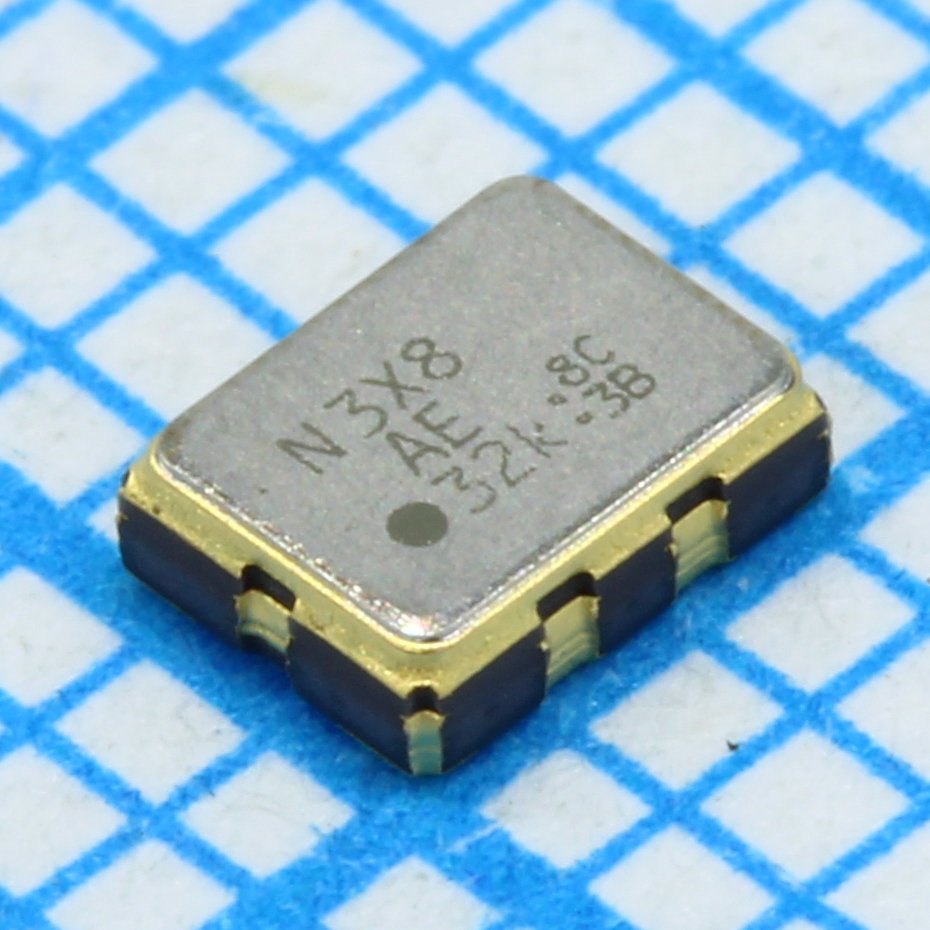

Генератор кварцевый TCXO SMD 3.2*2.5*0.9мм, 32.768кГц, 3.3В, 5ppm, 15пФ, -40°…+85°C
У поставщика
ПроизводительNDK
У поставщиков
327 шт.
Цены поставщиков
Склад 13
В наличии:327 шт
Срок поставки: до недели
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 199,76 |
| от 13 | 186,99 |
| от 25 | 176,58 |
| от 50 | 168,84 |
| от 99 | 163,07 |
Описание
Кварцевый генератор TCXO от NDK в компактном SMD-корпусе 3.2×2.5×0.9 мм. Работает на частоте 32.768 кГц при напряжении 3.3 В, обеспечивая стабильность 5 ppm в диапазоне температур от -40 до +85 °C. Применяется в промышленной автоматике, телекоммуникационном оборудовании и системах точного хронометража.
Технические характеристики
| RoHS | Directive 2011/65/EU, (EU) 2015/863 |
| AEC-Q200 | Conforms |
| Тип монтажа | SMD |
| Symmetry | 40% to 60% at CL=15pF |
| Время спада | 70ns max (80%VCC to 20%VCC, CL=15pF, VCC=3V) |
| Время нарастания | 70ns max (20%VCC to 80%VCC, CL=15pF, VCC=3V) |
| Тип выхода | CMOS |
| Тип корпуса | SMD |
| Время запуска | 3.0s max |
| Ном. частота | 32.768kHz |
| Размеры упаковки | 3.2mm x 2.5mm x 1.0mm |
| Specification number | NSC5090A |
| Диапазон питания | 2.0V to 5.5V |
| Terminal connections | Pin1: Enable/Disable; Pin2: NC; Pin3: NC; Pin4: GND; Pin5: OUTPUT; Pin6: NC; Pin7: NC; Pin8: VCC |
| Recommended capacitor | 0.1μF between VCC and GND |
| Типовое питание | 3.3V |
| Enable disable function | Pin1 H: oscillation out; L: high Z |
| Output load capacitance | 15pF |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Low level output voltage | 0.2VCC max at IOL=50μA |
| High level output voltage | 0.8VCC min at IOH=-50μA |
| Диап. темп. хр. | -40°C to +105°C |
| Frequency tolerance at 25C | ±3.0ppm |
| Current consumption enabled | 4.5μA max at VCC=3.0V, no load |
| Диап. раб. темп. | -40°C to +105°C |
| Current consumption disabled | 4.0μA max at VCC=3.0V |
| Frequency voltage coefficient | ±1.0ppm max (VCC=2.0 to 5.5V, Ta=25±2°C) |
| Frequency temperature characteristics | -40 to +105°C: ±7.0ppm; -40 to +85°C: ±5.0ppm; -40 to +60°C: ±3.8ppm |
