Реле силовое катушка 24В 5А один контакт на замыкание
У поставщика
ПроизводительFORWARD
У поставщиков
1 337 шт.
Норм. уп.: 20
Цены поставщиков
Склад 13
В наличии:1 337 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 35,60 |
| от 20 | 34,57 |
| от 40 | 33,11 |
| от 80 | 31,03 |
| от 160 | 28,68 |
Описание

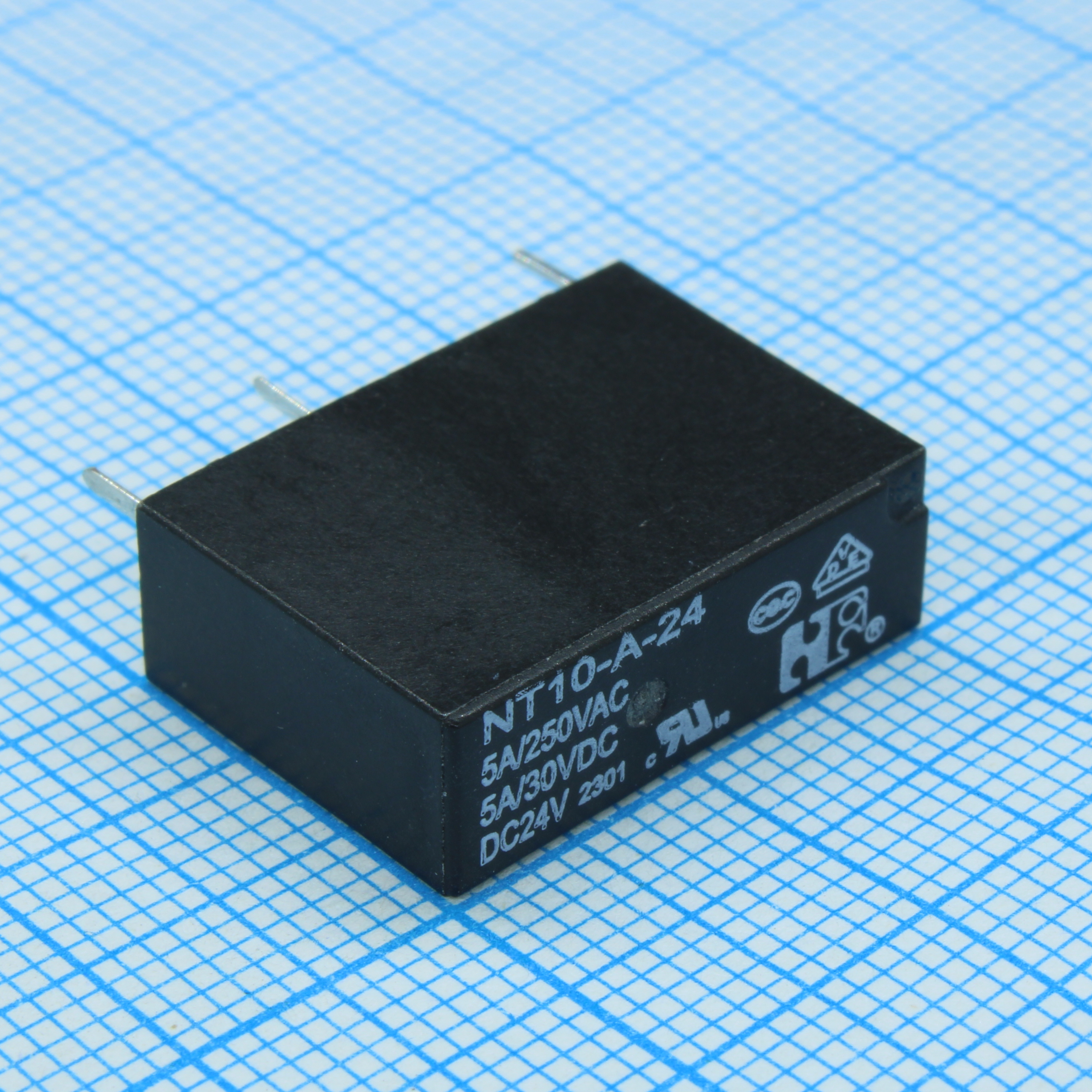

Силовое реле FORWARD NT10AZ24 с катушкой на 24 В постоянного тока. Коммутирует нагрузку до 5 А, оснащено одним нормально разомкнутым контактом (SPST-NO). Подходит для цепей промышленной автоматики и управления исполнительными механизмами.
Технические характеристики
| Масса | 4g |
| Корпус | NT10 series |
| Тип монтажа | PC board mounting (THT) |
| Корпус | Wash tight (S) or Flux proof (Z) - based on ordering code |
| Стандарты | IEC60335-1, IEC 61810-7 |
| Мощность катушки | 0.2W |
| Размеры | 20.3mm x 15.3mm x 7.4mm (approx) |
| Описание | Реле силовое катушка 24В 5А один контакт на замыкание |
| Артикул | NT10AZ24 |
| Contact code | A |
| Время срабатывания | 10ms |
| Время отпускания | 10ms |
| Падение напряжения | 100mV (per IEC 61810-7 item 4.12) |
| Соотв. RoHS | W (335 compliant) |
| Сопр. катушки | 2880Ω |
| Электрический ресурс | 1e5 operations (per IEC 61810-7 item 4.30) |
| Мех. ресурс | 5e6 operations (per IEC 61810-7 item 4.31) |
| Coil max voltage | 38.4VDC |
| Материал контакта | Ag Alloy |
| Одобр. безоп. | UL&CUR, VDE, CQC |
| Coil voltage code | 24 |
| Отн. влажность | 5% to 85% |
| Прочность выводов | 5N |
| Coil rated voltage | 24VDC |
| Pickup voltage max | 18.0VDC (75% of rated) |
| Температура окружающей среды | -40°C to 105°C |
| Расположение контактов | 1A (SPSTNO) |
| Dropout voltage min | 2.4VDC (10% of rated) |
| Макс. коммутируемая мощность | 150W, 1750VA |
| Вибростойкость | 10Hz~55Hz, double amplitude 1.5mm |
| Примечание | 24VDC 5A SPST-NO |
| Contact material code | N (AgNi) |
| Сопр. изоляции | 1000MΩ min at 500VDC |
| Макс. коммутируемый ток | 7A |
| Макс. коммутируемое напряжение | 30VDC, 277VAC |
| Тип упаковки | Tube (туба) |
| Номин. контактов (резистивная) | 5A,7A/250VAC; 5A/30VDC |
| Импульсное выдерживаемое напряжение | 10kV 1.2/50μs |
| Удар функц. | 98m/s² |
| Ударопрочность разрушающая | 980m/s² |
| Описание (англ.) | Power Relay 1 pole SPST-NO 24 VDC |
| Эл. прочность между контактами | 750VAC 50Hz |
| Dielectric strength between contact and coil | 4000VAC 50Hz |
