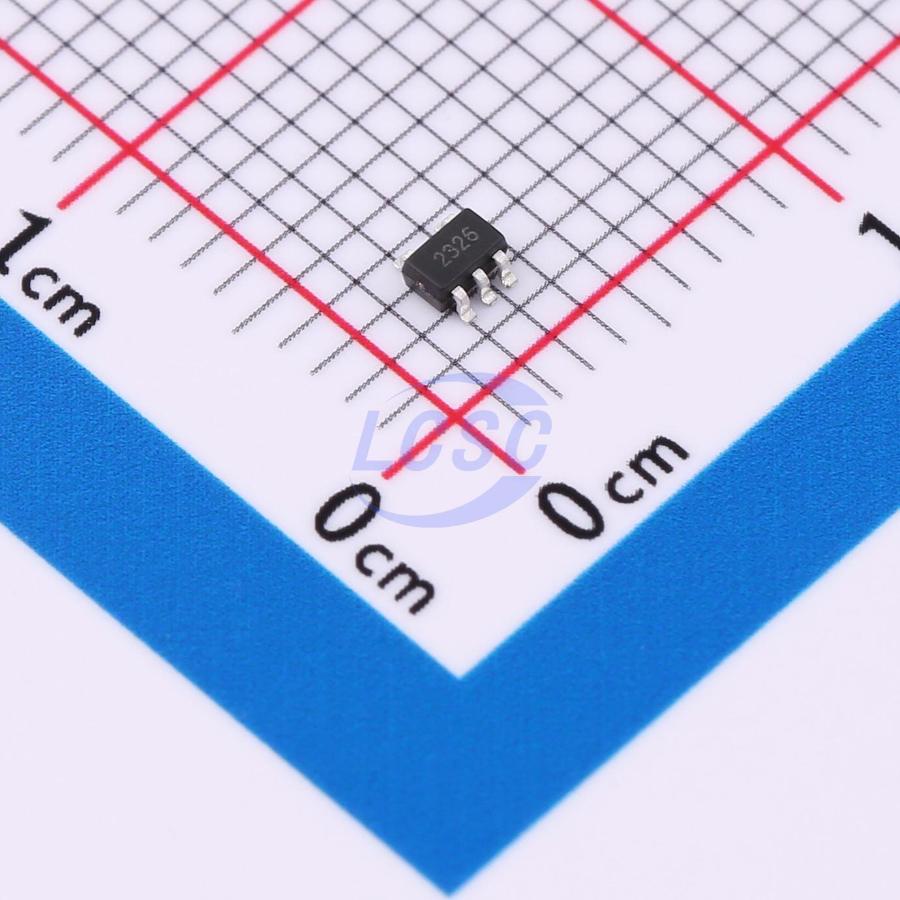

Датчик температуры аналоговый прецизионный сверхнизкое энергопотребление SC70
У поставщика
У поставщиков
3 594 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:2 700 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,56 |
| от 10 | 16,11 |
Склад 13
В наличии:894 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 28 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 24,85 |
| от 50 | 24,00 |
| от 100 | 22,86 |
| от 199 | 21,44 |
| от 398 | 20,09 |
Описание
Датчик температуры Novosense NST235-DSCR — прецизионный аналоговый компонент с выходом напряжения. Работает при напряжении от 2.3 до 5.5 В, потребляя всего 20 мкА, и обеспечивает типичную точность ±0.5°C в диапазоне до +150°C. Выпускается в компактном корпусе SC-70-5 для поверхностного монтажа. Применяется в промышленной автоматике, системах управления питанием и портативной электронике.
Технические характеристики
| Drift | ±0.2°C (1000h stress test at 130°C, VDD=5.5V) |
| ESD CDM | ±500V |
| ЭСР HBM | ±4.5kV |
| Корпус | SC70(5) |
| Особенности | High accuracy over -40°C to 150°C, Operating voltage 2.3V to 5.5V, Sensor gain 10mV/°C, Output impedance 1Ω, Operating current 20μA, Push-pull output current drain 500μA, Output short protection, Suitable for remote applications |
| Тип монтажа | SMD |
| Описание | High precision CMOS analog output temperature sensor |
| Тип выхода | analog voltage |
| Артикул | NST235-DSCR |
| Sensor gain | 10mV/°C |
| Self heating | negligible |
| Корпус | SC-70-5 |
| Accuracy 0 70c | ±0.5°C typical, ±1.5°C maximum |
| Pin count sc70 | 5 |
| Рег. нагрузки | 0.5mV (source ≤50μA) |
| Pin count sot23 | 3 |
| Выходное сопротивление | 1Ω typical |
| Push pull output | Да |
| Ток отключения | 0.1μA (VDD≤0.6V) |
| Рабочий ток | 20μA |
| Package available | SC70(5), SOT-23(3) |
| Размер корпуса | 2.00mm × 1.25mm |
| Конфиг. выводов | Sc70: 1: NC; 2: GND; 3: VOUT; 4: VDD; 5: NC; Sot23: 1: VDD; 2: VOUT; 3: GND |
| Темп. диапазон | -40°C to 150°C |
| Available packages | SC70(5), SOT-23(3) |
| Supply sensitivity | 0.1 °C/V |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.3V |
| Output current drive | 500μA maximum |
| Output impedance typ | 1Ω |
| Output voltage at 0C | 0.5V |
| Output voltage at 0c | 0.5V |
| Shutdown current typ | 0.1μA |
| Диапазон питания | 2.3V to 5.5V |
| Точность, oC | 0.5 |
| Accuracy 0 to 70C max | ±1.5°C |
| Accuracy 0 to 70C typ | ±0.5°C |
| Accuracy minus40 150c | ±0.5°C typical, ±2.5°C maximum |
| Operating current typ | 20μA |
| Макс. диапазон температур | 150°C |
| Мин. диапазон температур | -40°C |
| Thermal response time | 0.418s to 63% of final value (stirred oil, package only) |
| Accuracy full range max | ±2.5°C |
| Output drive capability | 500μA |
| Защита от КЗ выхода | Да |
| Package sc70 dimensions | 2.00mm × 1.25mm |
| Макс. темп. хр. | 155°C |
| Мин. темп. хр. | -60°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 155°C |
| Package sot23 dimensions | 2.92mm × 1.30mm |
| Drift after 1000h at 130C | ±0.2°C |
| Диап. темп. хр. | -60°C to 155°C |
| Макс. напряжение питания | 6.5V |
| Output voltage absolute max | -0.3V to VDD+0.3V |
| Описание (англ.) | High Precision Ultra-low Current Analog Temperature Sensor |
| Thermal response time stirred oil 63pct | 0.418s |
| Quiescent current temperature coefficient | -44nA/°C |
| Мин. измеряемая температура, С | -40 |
| Макс. измеряемая температура, С | 125 |
