NST20H-DSCR
У поставщика
У поставщиков
7 840 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:6 900 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,44 |
| от 10 | 12,44 |
Склад 13
В наличии:940 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 40 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 17,74 |
| от 53 | 16,61 |
| от 105 | 15,50 |
| от 209 | 14,61 |
| от 417 | 14,16 |
Описание

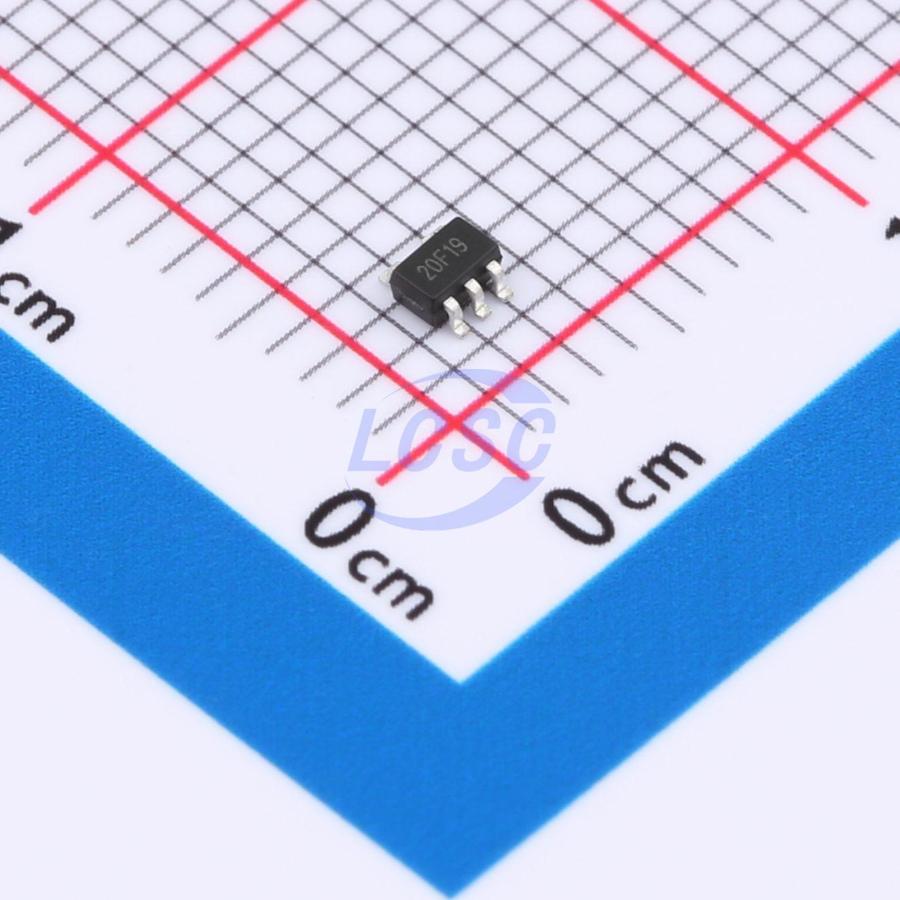

Датчик температуры Novosense NST20H-DSCR в миниатюрном корпусе SC-70-5 для поверхностного монтажа. Работает в диапазоне от -55 до +130°C при напряжении питания 2,4–5,5 В, типичная погрешность ±1,5°C при 25°C. Характеризуется низким током потребления в режиме отключения (0,1 мкА) и высокой стабильностью показаний. Применяется в промышленной автоматике, системах климат-контроля и портативной электронике.
Технические характеристики
| Drift | ±0.2°C |
| Вывод 1 | NC |
| Вывод 2 | GND |
| Вывод 3 | VO |
| Вывод 4 | VDD |
| Вывод 5 | GND |
| ESD CDM | ±0.5kV |
| ЭСР HBM | ±4.5kV |
| Корпус | SC-70-5 |
| Тип монтажа | SMD |
| Размер корпуса | 2.00mm × 1.25mm |
| Кол-во выводов | 5 |
| Описание | High Precision Ultra-low Current Analog Temperature Sensor |
| Артикул | NST20H-DSCR |
| Accuracy at 0c | ±1.9°C |
| Accuracy at 25c | ±1.5°C |
| Accuracy at 80c | ±2.0°C |
| Accuracy at 85c | ±2.1°C |
| Рег. нагрузки | 0.5mV |
| Sensor gain max | -11.4mV/°C |
| Sensor gain min | -12.2mV/°C |
| Sensor gain typ | -11.77mV/°C |
| Accuracy at 100c | ±2.2°C |
| Accuracy at 125c | ±2.5°C |
| Accuracy at 130c | ±2.5°C |
| Размер корпуса | 2.00mm × 1.25mm |
| Supply sensitivity | 0.1°C/V |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.4V |
| Accuracy at 25C max | ±1.5°C |
| Accuracy full range | ±2.5°C |
| Sensor gain typical | -11.77mV/°C |
| Accuracy at minus30c | ±2.2°C |
| Accuracy at minus40c | ±2.3°C |
| Accuracy at minus55c | ±2.5°C |
| Output impedance typ | 1Ω |
| Output voltage at 0C | 1.8639V |
| Output voltage at 0c | 1.8639V |
| Макс. ток отключения | 0.1μA |
| Shutdown voltage max | 0.6V |
| Точность, oC | 0.5 |
| Operating current typ | 20μA |
| Макс. диапазон температур | 130°C |
| Мин. диапазон температур | -55°C |
| Thermal response time | 0.418s |
| Sensor gain temp range | -30°C to 100°C |
| Accuracy full range max | ±2.5°C |
| Output drive capability | 500μA |
| Макс. темп. хр. | 155°C |
| Мин. темп. хр. | -60°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 155°C |
| Output impedance typical | 1Ω |
| Shutdown current typical | 0.1μA |
| Drift after 1000h at 130C | ±0.2°C |
| Operating current typical | 20μA |
| Макс. раб. темп. | 130°C |
| Мин. раб. темп. | -55°C |
| Output drive capability max | 500μA |
| Supply voltage min full temp | 2.7V |
| Supply voltage min limited temp | 2.4V |
| Operating temperature range note | -30°C to 130°C at VDD 2.4V to 5.5V; -55°C to 130°C at VDD 2.7V to 5.5V |
| Thermal response time stirred oil | 0.418s |
| Operating temperature min limited vdd | -30°C |
| Temperature coefficient quiescent current | -44nA/°C |
| Temperature coefficient of quiescent current | -44nA/°C |
| Мин. измеряемая температура, С | -55 |
| Макс. измеряемая температура, С | 130 |
