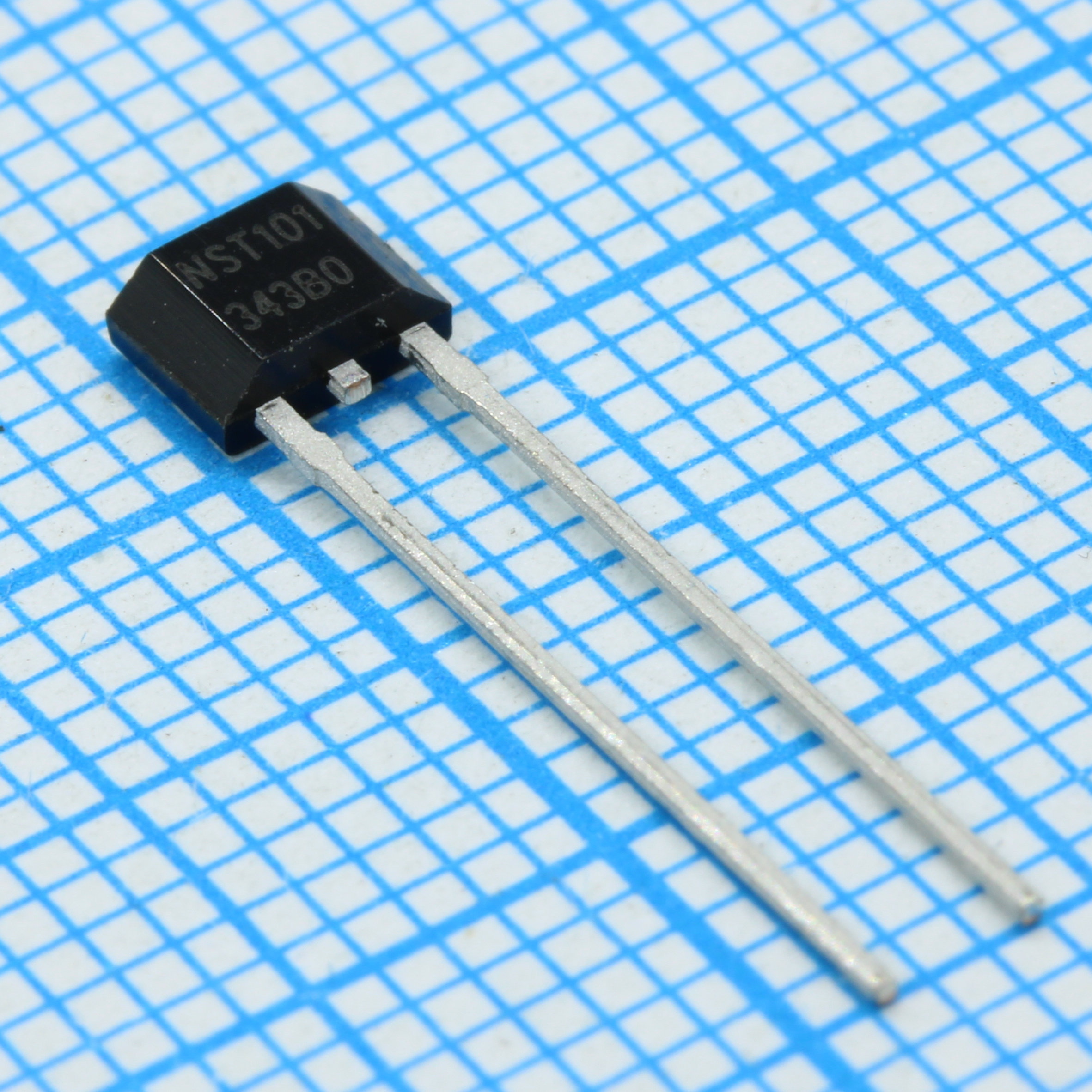

Датчик температуры TO-92S NST1001-QTZB
У поставщика
У поставщиков
3 658 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:2 700 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,56 |
| от 10 | 16,40 |
Склад 13
В наличии:958 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 26 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 27,51 |
| от 82 | 24,85 |
| от 164 | 22,67 |
| от 327 | 21,01 |
| от 653 | 19,78 |
Описание
Датчик температуры NST1001-QTZB от Novosense — высокоточный цифровой компонент с импульсным выходом в корпусе TO-92S. Работает при напряжении от 1,65 до 5,5 В, обеспечивает разрешение 0,0625°C и время преобразования 50 мс. Подходит для систем промышленной автоматики и бытовой электроники.
Технические характеристики
| Контактов | 2 |
| ESD CDM | ±1.25kV |
| ЭСР HBM | ±8kV |
| Корпус | TO-92S-2L |
| Тип монтажа | сквозное отверстие |
| Интерфейс | single GPIO |
| Кол-во выводов | 2 |
| Rest time | 5ms |
| Ширина корпуса | 3mm |
| Разрешение | 0.0625°C |
| Длина корпуса | 4mm |
| Описание | High-accuracy 2-pin digital output temperature sensor with pulse count, TO-92S-2L package |
| Тип выхода | Pulse count digital |
| Артикул | NST1001-QTZB |
| Тип упаковки | TO-92S-2L |
| Корпус | TO-92S |
| Тип монтажа | сквозное отверстие |
| Conversion time | 50ms |
| Ток в режиме ожидания | 0µA |
| Размер корпуса | 4mm x 3mm |
| Pulse count at 0C | 801 |
| Pulse count at 0c | 801 |
| Pulse count range | 1 to 3201 |
| Accuracy 25 45 max | ±0.5°C |
| Accuracy 25 45 typ | ±0.2°C |
| Supply sensitivity | 16 m°C/V |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.65V |
| Rest time pull down | 5ms |
| Pull up resistor max | 10kΩ |
| Pull up resistor min | 0.5kΩ |
| Accuracy 25 to 45 typ | ±0.2°C |
| Low level input logic | 0.2V (with 5kΩ pull-up) |
| Раб. ток макс. | 45µA |
| Operating current typ | 30µA |
| Макс. диапазон температур | 150°C |
| Мин. диапазон температур | -50°C |
| High level input logic | V_pu - 0.3V |
| Pull up resistor range | 0.5kΩ to 10kΩ |
| Pulse count resolution | 0.0625°C per pulse |
| Типовое питание | 3.3V |
| Absolute max dq voltage | -0.3V to 6.5V |
| Accuracy minus20 85 max | ±0.5°C |
| Макс. темп. хр. | 155°C |
| Мин. темп. хр. | -60°C |
| Тип упаковки | Bulk (россыпь) |
| Accuracy minus50 150 max | ±0.75°C |
| Parasitic capacitance dq | 400pF (at 5kΩ pull-up) |
| Pull up resistor typical | 5kΩ |
| Communication current max | 5µA |
| Communication current typ | 1µA |
| Parasitic capacitance typ | 400pF |
| Диап. темп. хр. | -60°C to 155°C |
| Accuracy minus20 to 85 max | ±0.5°C |
| Accuracy minus50 to 150 max | ±0.75°C |
| Диап. раб. темп. | -50°C to 150°C |
| Макс. температура перехода | 155°C |
| Описание (англ.) | Digital Temp Sensor, -50~150°C, ±0.5°C |
| Operating current conversion max | 45µA |
| Operating current conversion typ | 30µA |
| Operating current communication max | 5µA |
| Operating current communication typ | 1µA |
