Датчик тока ±30А питание 5В -40°C...+125°C SOIC8
У поставщика
ПроизводительNovosense
КатегорияДатчики тока
У поставщиков
648 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:648 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 92,01 |
| от 22 | 85,48 |
| от 44 | 80,14 |
| от 88 | 76,15 |
| от 175 | 73,19 |
Описание

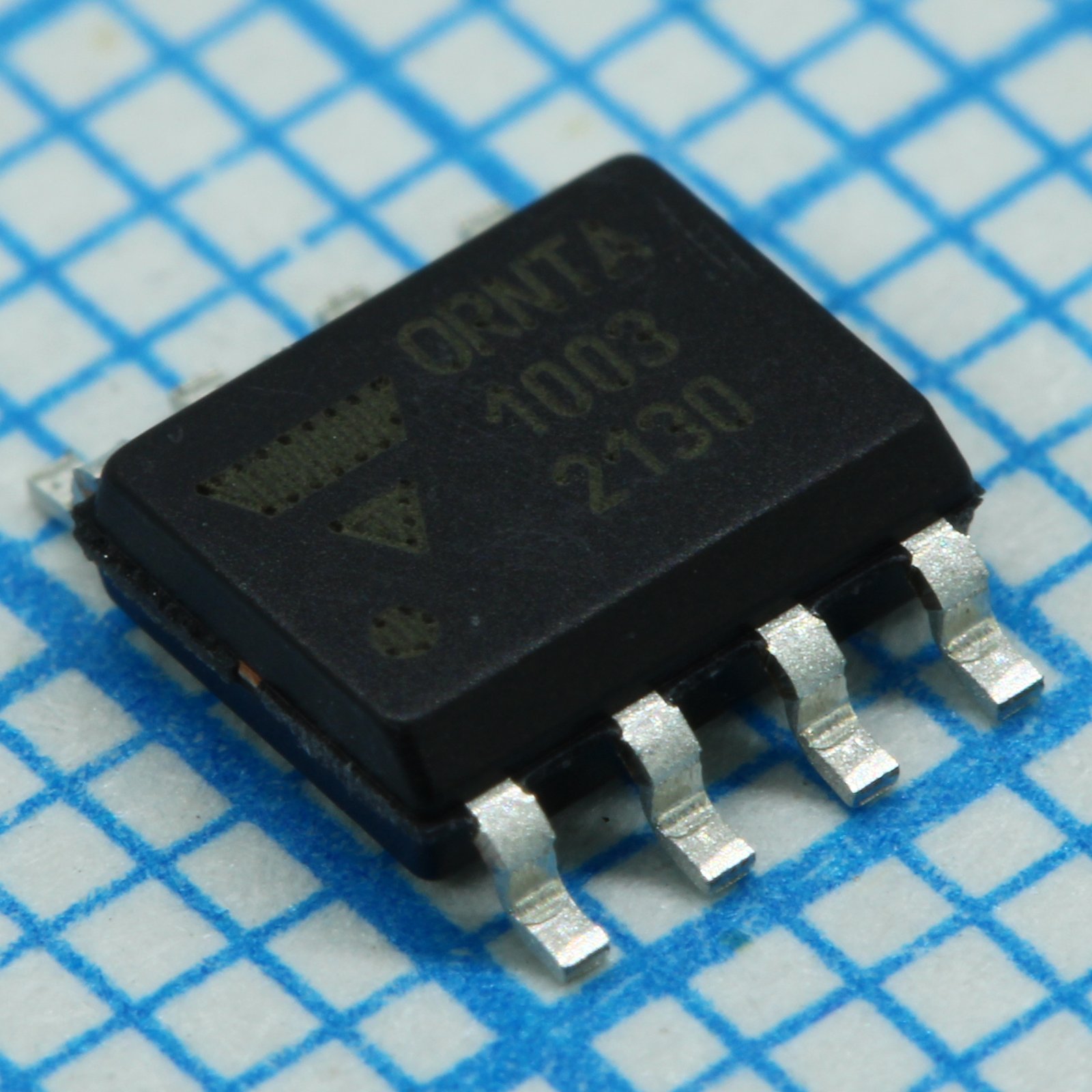

Датчик тока Novosense NSM2012-30B5R-DSPR рассчитан на измерение тока до ±30 А при питании 5 В. Компонент выполнен в корпусе SOIC8 для поверхностного монтажа, обеспечивает гальваническую развязку 3000 В и полосу пропускания 400 кГц. Применяется в промышленной автоматике, источниках питания и системах управления двигателями.
Технические характеристики
| Cmti | >100V/ns |
| Cmti | >100V/ns |
| RoHS | Да |
| Package | SOIC8 |
| ESD CDM | ±2kV |
| ЭСР HBM | ±8kV |
| Корпус | SOIC-8 |
| Vcc max | 6.5V |
| Latch up | ±500mA |
| Тип монтажа | SMD |
| Bandwidth | 400kHz |
| Body size | 4.9mm × 3.9mm |
| Полоса пропускания | 400kHz |
| Размер корпуса | 4.9mm x 3.9mm |
| Кол-во выводов | 8 |
| Описание | High-Accuracy, Hall-Effect-Based Current Sensor IC with Common-Mode Field Rejection |
| Тип выхода | Ratiometric |
| Артикул | NSM2012-30B5R-DSPR |
| Применение | Solar system, Industrial power supply, Motor control, OBC/DCDC/PTC Heater, Charging pile |
| Производитель | NOVOSENSE |
| Размер корпуса | 4.9mm × 3.9mm |
| Response time | 1.5us |
| Surge voltage | 6kV |
| Диапазон тока | ±30A |
| Pin functions | 5: GND; 6: VREF/NC (for 'F' version VREF; for 'R' version internal circuit connection, can connect to GND); 7: VOUT; 8: VCC; 1-2: IP+ (Current flows into the chip, positive direction); 3-4: IP- (Current flows out of the chip, negative direction) |
| Время отклика | 1.5us |
| Supply voltage | 5V |
| Соотв. RoHS | Да |
| Напряжение питания | 5V |
| Раб. напряжение | 600Vpk |
| Creepage distance | 4mm |
| Путь утечки | 4mm |
| Напр. изоляции | 3000Vrms |
| Воздушный зазор | 4mm |
| Primary resistance | 1.2mΩ |
| Working temperature | -40°C ~ 125°C |
| Темп. хранения | -40°C to 150°C |
| Темп. перехода | -40°C to 150°C |
| Сертификация безопасности | UL62368/EN62368 |
| Диапазон питания | -0.3V to 6.5V |
| Раб. температура | -40°C to 125°C |
| Surge isolation voltage | 6kV |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. темп. хр. | -40°C to 150°C |
| Диапазон темп. перехода | -40°C to 150°C |
| Primary internal resistance | 1.2mΩ |
| Withstand isolation voltage | 3000Vrms |
| Диап. раб. темп. | -40°C to 125°C |
| Primary internal resistance | 1.2mΩ |
| Описание (англ.) | ±30 A bidirectional Hall-effect current sensor, 5 V supply, SOIC‑8, 400 kHz, 1.5 µs, 3 kVrms isolation, ±2 % accurac |
| Напряжение, В | 3000 |
