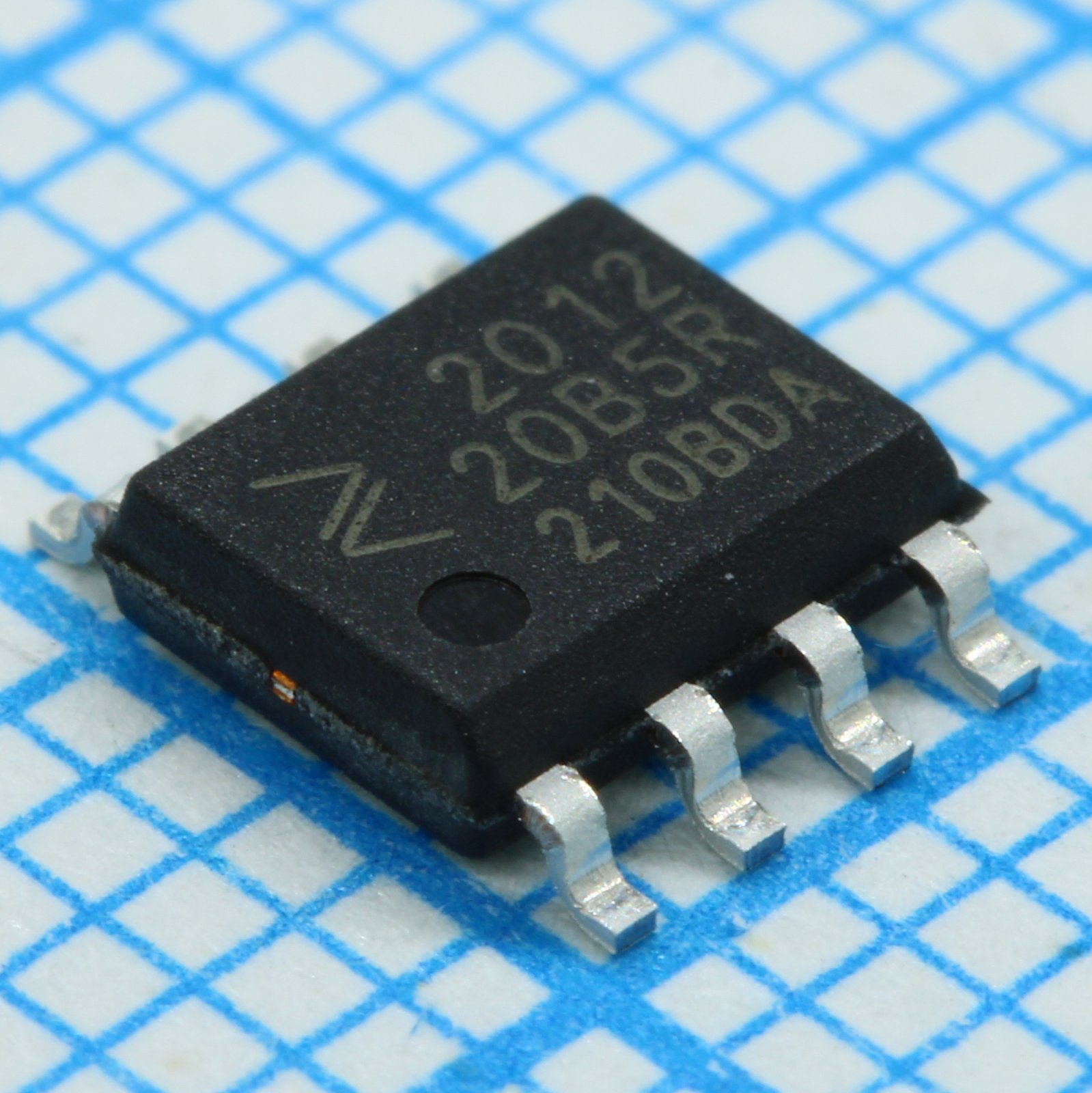

Датчик тока ±20А питание 5В -40°C...+125°C SOIC8
У поставщика
ПроизводительNovosense
КатегорияДатчики тока
У поставщиков
2 317 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:2 317 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 73,82 |
| от 29 | 68,29 |
| от 57 | 63,77 |
| от 114 | 60,39 |
| от 227 | 57,86 |
Описание
Датчик тока Novosense NSM2012-20B5R-DSPR на эффекте Холла измеряет двунаправленный ток до ±20 А при питании 5 В. Модель обеспечивает полосу пропускания 400 кГц, гальваническую развязку 3 кВ и точность ±2% в компактном корпусе SOIC8. Работает в диапазоне температур от -40 до +125 °C. Подходит для промышленной автоматики, контроля двигателей и источников питания.
Технические характеристики
| Cmti | >100V/ns |
| RoHS | Да |
| Package | SOIC8 |
| ESD CDM | ±2kV |
| ЭСР HBM | ±8kV |
| Корпус | SOIC-8 |
| Точность | High accuracy (factory calibrated) |
| Latch up | ±500mA |
| Тип монтажа | SMD |
| Bandwidth | 400kHz |
| Body size | 4.9mm × 3.9mm |
| Полоса пропускания | 400kHz |
| Размер корпуса | 4.9mm × 3.9mm |
| Тип выхода | Ratiometric or fixed |
| Offset drift | Very small (Spin Current technology) |
| Response time | 1.5us |
| Surge voltage | 6kV |
| Время отклика | 1.5us |
| Supply voltage | 5V |
| Напряжение питания | 3.3V or 5V |
| Creepage distance | 4mm |
| Путь утечки | 4mm |
| Напр. изоляции | 3000Vrms |
| Воздушный зазор | 4mm |
| Working temperature | -40°C ~ 125°C |
| Current sense range | ±20A |
| Сертификация безопасности | UL62368/EN62368 |
| Surge isolation voltage | 6kV |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Диап. темп. хр. | -40°C to 150°C |
| Primary internal resistance | 1.2mΩ |
| Withstand isolation voltage | 3000Vrms |
| Диап. раб. темп. | -40°C to 125°C |
| Primary internal resistance | 1.2mΩ |
| Описание (англ.) | 20 A bidirectional Hall‑effect current sensor, 5 V supply, 400 kHz bandwidth, 3 kV isolation, ±2% accuracy |
| Common mode transient immunity | >100V/ns |
| Напряжение, В | 3000 |
