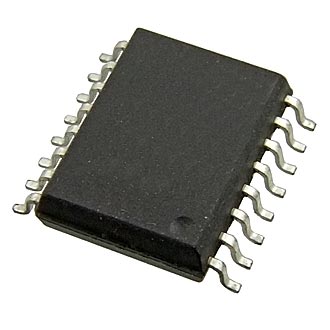

МИКРОСХЕМЫ NSi8242W1-DSWR, Цифровой изолятор 4 канальный (2:2) NOVOSENSE, 5 кВ с.к.з., 150 Мбит/с, 2,5…5,5 В, корпус SOW-16
У поставщика
ПроизводительNovosense
КатегорияДрайверы изоляторов шин данных
У поставщиков
1 733 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:980 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 500 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 87,98 |
| от 50 | 76,49 |
| от 500 | 73,83 |
Склад 13
В наличии:423 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 86,27 |
| от 27 | 79,90 |
| от 53 | 74,72 |
| от 105 | 70,83 |
| от 210 | 67,93 |
Склад 15
В наличии:330 шт
Срок поставки: до 10 дн.
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 78,94 |
Описание
Микросхема цифрового изолятора NSi8242W1-DSWR от Novosense. Четырёхканальный компонент с конфигурацией 2:2 (два канала в прямом и два в обратном направлении) обеспечивает гальваническую развязку до 5 кВ с.к.з. Поддерживает скорость передачи данных до 150 Мбит/с при рабочем напряжении от 2,5 до 5,5 В. Предназначен для надёжной изоляции сигналов в промышленной автоматике, системах управления и интерфейсах связи, выпускается в корпусе SOW-16.
Технические характеристики
| Cmti | 250kV/us |
| Тип | Драйвер изолятора шин данных |
| ЭСР HBM | ±8kV |
| Тип монтажа | SMD |
| Скорость передачи данных | 150Mbps |
| Тип упаковки | SOW-16 (SOP16 300mil) |
| Корпус | SOP-16 |
| Монтаж | SMD |
| Channel count | 4 |
| Макс. скорость передачи данных | 150Mbps |
| Соотв. RoHS | Да |
| Channel direction | 2:2 |
| Напр. изоляции | 5000Vrms |
| Размер корпуса | 10.52mm x 14.0mm |
| Задержка распространения | <15ns |
| Напр. изоляции | 5000Vrms |
| Размеры упаковки | 10.30mm × 7.50mm |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.5V |
| Конфигурация каналов | 2:2 (two inputs, two outputs) |
| Default output option | high or low |
| Макс. задержка распространения | 15ns |
| Сертиф. безоп. | UL1577, CQC, CSA, DIN VDE V 0884-11 |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -55°C |
| Supply current per channel | 1.5mA (typical at 1Mbps) |
| Кол-во каналов | 4 |
| Common mode transient immunity | 250kV/μs |
| Supply current per channel typ | 1.5mA/ch |
| Supply current per channel condition | at 1Mbps |
| Скорость передачи, MBit | 150 |
