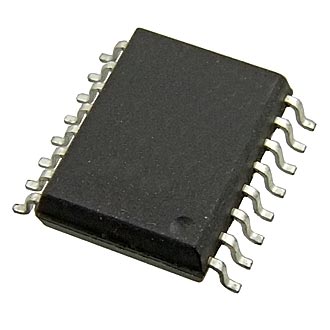

МИКРОСХЕМЫ NSi8241W1-DSWR, Цифровой изолятор 4 канальный (3:1) NOVOSENSE, 5 кВ с.к.з., 150 Мбит/с, 2,5…5,5 В, корпус SOW-16
У поставщика
ПроизводительNovosense
КатегорияДрайверы изоляторов шин данных
У поставщиков
1 158 шт.
Норм. уп.: 5
Цены поставщиков
Склад 13
В наличии:949 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 78,46 |
| от 29 | 72,59 |
| от 57 | 67,79 |
| от 113 | 64,22 |
| от 225 | 61,54 |
Склад 15
В наличии:200 шт
Срок поставки: до 10 дн.
Норм. уп.: 20
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 20 | 62,30 |
Склад 12
В наличии:9 шт
Срок поставки: до недели
Норм. уп.: 5
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 60,55 |
| от 5 | 60,55 |
Описание
Микросхема цифрового изолятора NSi8241W1-DSWR от Novosense. Представляет собой 4-канальный изолятор с конфигурацией каналов 3:1, обеспечивающий гальваническую развязку до 5 кВ (среднеквадратичное значение). Поддерживает скорость передачи данных до 150 Мбит/с и рабочий диапазон напряжений от 2,5 до 5,5 В. Выполнена в корпусе SOW-16, предназначена для защиты цепей управления и передачи сигналов в промышленной автоматике, системах питания и интерфейсах связи.
Технические характеристики
| Cmti | 250 kV/µs |
| RoHS | Да |
| Тип | Изолированный драйвер шины данных |
| ЭСР HBM | ±8 kV |
| Корпус | SOP16 (300mil) |
| Aec q100 | Grade 1 available |
| Тип монтажа | SMD |
| Скорость передачи данных | 150 Mbps |
| Размеры | 10.30mm × 7.50mm |
| Описание | Quad-channel digital isolator, 3 forward, 1 reverse |
| Артикул | NSi8241W1-DSWR |
| Производитель | NOVOSENSE |
| Корпус | SOIC-16W |
| Монтаж | SMD |
| Макс. скорость передачи данных | 150Mbps |
| Aec q100 grade | Grade 1 (available) |
| Isolation life | >60 years |
| Channel direction | 3 forward, 1 reverse |
| Напр. изоляции | 5000V rms |
| Размер корпуса | 10.30mm × 7.50mm |
| Задержка распространения | <15 ns |
| Количество каналов | 4 |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.5V |
| Regulatory approvals | UL1577, CQC, CSA, DIN VDE V 0884-11 |
| Диапазон питания | 2.5V to 5.5V |
| Изол. напр. RMS | 5000V |
| Propagation delay typ | <15ns |
| Isolation barrier life | >60 years |
| Ток питания типовой | 1.5 mA/ch at 1 Mbps |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -55°C |
| Диап. темп. хр. | -65°C to 150°C |
| Supply current max 150Mbps | 5.5 mA/ch |
| Кол-во каналов | 4 |
| Default output state option | Да |
| Диап. раб. темп. | -55°C to 125°C |
| Power consumption per channel at 1Mbps | 1.5mA |
| Скорость передачи, MBit | 150 |
