Изолятор цифровой двухканальный 150Мбит/с питание 2.5...5.5В изоляция 3.75кВ
У поставщика
ПроизводительNovosense
КатегорияМикросхемы
У поставщиков
3 315 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:2 900 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 26,91 |
| от 10 | 26,19 |
Склад 13
В наличии:415 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 37,16 |
| от 30 | 35,18 |
| от 59 | 33,26 |
| от 117 | 31,72 |
| от 234 | 30,89 |
Описание

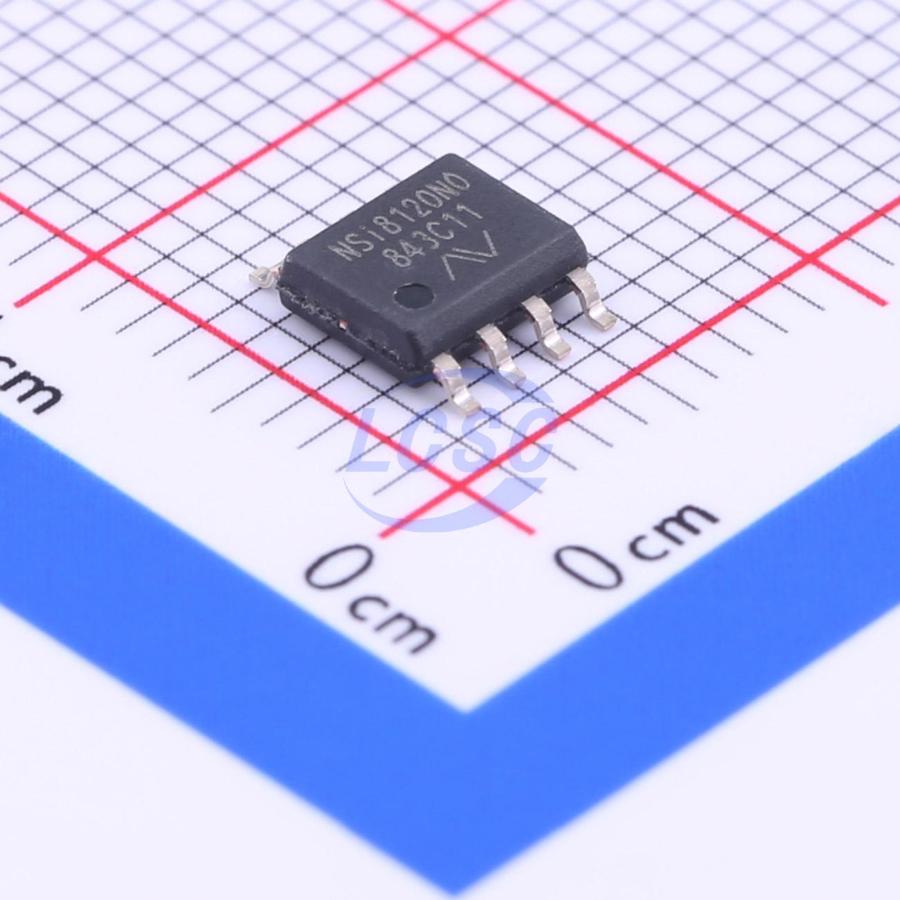

Микросхема цифрового изолятора Novosense NSI8120N0. Двухканальный изолятор поддерживает скорость передачи данных до 150 Мбит/с при напряжении питания от 2.5 до 5.5 В и обеспечивает изоляцию 3.75 кВ. Компонент выполнен в компактном корпусе SOIC-8 для поверхностного монтажа. Применяется в промышленной автоматике, изолированных интерфейсах SPI, RS232, RS485 и управлении двигателями.
Технические характеристики
| Тип | Digital Isolator |
| ESD CDM | ±2 kV |
| ЭСР HBM | ±6 kV |
| Корпус | SOIC-8 narrow body |
| Каналы | 2 |
| Особенности | High CMTI: 150kV/us, Low propagation delay: <10ns, Default output high level or low level option, Digital channel direction configuration, High system level EMC performance, AEC-Q100 Grade 1 available for SOIC-8 3.75kV parts |
| Тип монтажа | SMD |
| Компонент | NSI8120N0 |
| Скорость передачи данных | 0 to 150 Mbps |
| Описание | High reliability dual-channel digital isolator, 150Mbps, 2.5-5.5V supply, 3.75kV isolation |
| Jitter peak | 350 ps typ |
| Артикул | NSI8120N0 |
| Rising time | 5.0ns typ at CL=15pF |
| Применение | Industrial automation, Isolated SPI, RS232, RS485, Motor control, General-purpose multichannel isolation |
| Falling time | 5.0ns typ at CL=15pF |
| Время запуска | 3 µs typ |
| Корпус | SOIC8 |
| Тип. время спада | 5 ns |
| Por threshold | 2.2V typ |
| Тип. время нарастания | 5 ns |
| Вых. ток | -15mA to 15mA |
| Por hysteresis | 0.1V typ |
| Соотв. RoHS | Да |
| Input hysteresis | 0.4 V |
| Выходное сопротивление | 50 Ω typ |
| Одобр. безоп. | UL1577 up to 5kVrms, CQC GB4943.1-2011, CSA IEC60950-1, DIN VDE V 0884-10, AEC-Q100 Grade 1 (for 3.75kV parts) |
| Input low voltage | 0.8 V |
| Напр. изоляции | 3.75 kVrms |
| Part to part skew | 5 ns typ |
| Потребляемая мощн. | 1.5mA/ch at 1Mbps |
| Задержка распространения | 9.0ns typ (tPLH/tPHL) |
| Input high voltage | 2 V |
| Макс. вых. ток | 15 mA |
| Низкое выходное напряжение | 0.2 V at 4mA |
| Размеры упаковки | 4.9 mm x 3.9 mm x 1.75 mm (typical) |
| Макс. напр. пит. | 5.5 V |
| Мин. напр. пит. | 2.5 V |
| Мин. длит. импульса | 5.0ns |
| Высокое вых. напр. | VDD-0.2 V at 4mA |
| Supply current 1mbps | 1.71 mA (DD1), 1.38 mA (DD2) typ at 5V with 15pF load |
| Диапазон питания | 2.5V to 5.5V |
| Макс. входное напряжение | -0.4V to VDD+0.4V |
| Макс. задержка распространения | не указано |
| Propagation delay min | не указано |
| Propagation delay typ | 9 ns |
| Сертиф. безоп. | UL1577, CQC GB4943.1-2011, CSA IEC60950-1, DIN VDE V 0884-10 |
| Input threshold rising | 1.6V typ |
| Isolation barrier life | >60 years |
| Искажение длительности импульса | 5 ns |
| Supply current 100mbps | 2.10 mA (DD1), 21.0 mA (DD2) typ at 5V with 15pF load |
| Channel to channel skew | 2.5 ns typ |
| Input threshold voltage | 1.6 V typ |
| Low level input voltage | 0.8V max |
| Part to part delay skew | 5.0ns typ |
| Peak eye diagram jitter | 350ps typ |
| Start up time after por | 3μs typ |
| Макс. темп. хр. | 150 °C |
| Мин. темп. хр. | -40 °C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| High level input voltage | 2V min |
| Low level output voltage | 0.2V max |
| Power on reset threshold | 2.2 V |
| Supply current quiescent | 0.58 mA (DD1), 1.18 mA (DD2) typ at 5V |
| High level output voltage | VDD - 0.2V |
| Макс. раб. темп. | 125 °C |
| Мин. раб. темп. | -40 °C |
| Power on reset hysteresis | 0.1 V |
| Диап. темп. хр. | -40°C to 150°C |
| Input threshold hysteresis | 0.4V typ |
| Макс. напряжение питания | -0.5V to 6.5V |
| Диап. раб. темп. | -40°C to 125°C |
| Supply current nsi8120 at 5v | I DD1 Q0: 0.58mA typ; I DD1 Q1: 2.92mA typ; I DD2 Q0: 1.18mA typ; I DD2 Q1: 1.24mA typ; I DD1 1Mbps: 1.71mA typ; I DD2 1Mbps: 1.38mA typ; I DD1 10Mbps: 1.78mA typ; I DD2 10Mbps: 3.2mA typ; I DD1 100Mbps: 2.10mA typ; I DD2 100Mbps: 21.0mA typ |
| Описание (англ.) | Dual-channel digital isolator, 2.5–5.5 V supply, up to 150 Mbps, 3.75 kVrms isolation, 150 kV/µs CMTI |
| Channel to channel delay skew | 2.5ns typ |
| Common mode transient immunity | 150 kV/µs |
| Maximum surge isolation voltage | 10 kV |
