Драйвер затвора изолированный однокаканальный SOW16
У поставщика
ПроизводительNovosense
КатегорияИзолирующие драйверы IGBT/MOSFET
У поставщиков
2 425 шт.
Норм. уп.: 20
Цены поставщиков
Склад 12
В наличии:1 400 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 200 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 165,60 |
| от 20 | 150,27 |
Склад 16
В наличии:638 шт.
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 155,56 |
Склад 13
В наличии:387 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 222,97 |
| от 10 | 209,25 |
| от 20 | 198,08 |
| от 40 | 189,76 |
| от 80 | 183,57 |
Описание

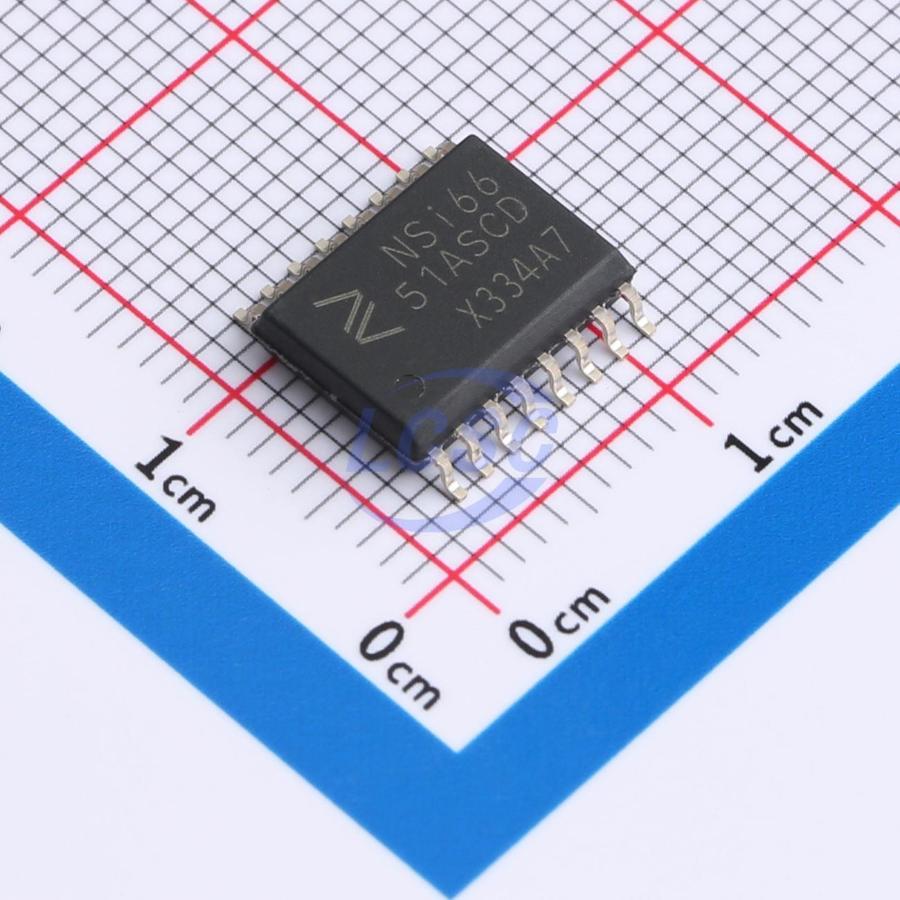

Микросхема Novosense NSI6651ASC-DSWR — одноканальный изолированный драйвер затвора в корпусе SOW16. Обеспечивает пиковый ток управления до 10 А, изоляцию 5,7 кВ и скорость нарастания напряжения до ±150 кВ/мкс. Оснащён защитами DESAT, UVLO, активным ограничением тока и мягким отключением. Применяется в промышленной автоматике, силовых преобразователях и источниках бесперебойного питания.
Технические характеристики
| MSL | MSL2 |
| Cmti | ±150kV/µs |
| Корпус | SO-16 |
| Cmti min | 150kV/us |
| Особенности | Miller clamp, DESAT, UVLO, Soft turn off, Active short circuit protection, Internal miller clamp, FLT and RDY status monitoring |
| Тип монтажа | SMD |
| Размер корпуса | 10.3mm x 7.5mm |
| Без свинца | Да |
| Rohs reach | Соответствует |
| Описание | Single-Channel Isolated Smart Gate Driver |
| Артикул | NSi6651ASC-DSWR |
| Применение | Traction Inverter for EVs, On-board Charger and DC/DC Converter for HEV/EVs, Industrial Motor Drives and Solar Inverters, UPS and Power Supplies |
| Соотв. RoHS | Да |
| UL признание | 5700V RMS |
| Стандарт безопасности | DIN VDE 0884-11:2017-01 |
| Одобр. безоп. | UL 5700Vrms, DIN VDE V 0884-11, CSA, CQC per GB4943.1-2011 |
| Cqc certification | GB4943.1-2011 |
| Peak sink current | 10A |
| Профиль пайки | 260°C |
| Desat response time | 200ns |
| Peak source current | 10A |
| Защита | DESAT, UVLO, Miller clamp, active short circuit (ASC), soft turn-off, fault reporting |
| Csa component notice | 5A |
| Изол. напр. RMS | 5.7kV |
| Propagation delay typ | 80ns |
| Soft turn off current | 400mA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Max switching voltage pk | 2121V |
| Peak source sink current | 10A |
| Max driver supply voltage | 32V |
| Max switch voltage rating | 2121Vpk |
| Задержка распр. | 80ns |
| Температура пайки макс. | 260°C |
| Pulse width distortion max | 30ns |
| Диап. раб. темп. | -40°C to 125°C |
| Описание (англ.) | Single-Channel Isolated Smart Gate Driver/SOW16 |
| Темп. окр. среды | -40°C to 125°C |
| Driver side supply voltage max | 32V |
