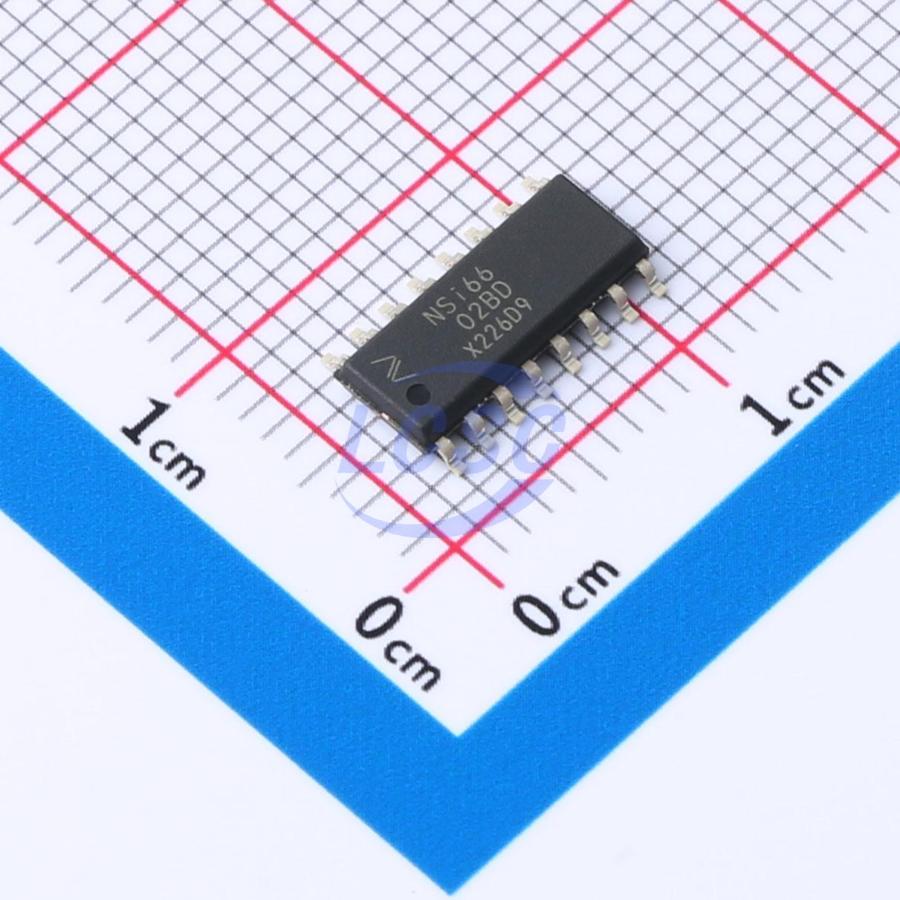

Изолированный двухканальный драйвер затвора силового транзистора, SOP-16
У поставщика
ПроизводительNovosense
КатегорияИзолирующие драйверы IGBT/MOSFET
У поставщиков
65 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:65 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 96,65 |
| от 24 | 89,70 |
| от 47 | 84,03 |
| от 93 | 79,80 |
| от 185 | 76,64 |
Описание
Novosense выпускает изолированный двухканальный драйвер затвора силового транзистора NSI6602B-DSPNR. Микросхема выполнена в компактном корпусе SOIC16 (SOP-16-150mil) и соответствует стандарту RoHS. Применяется в импульсных источниках питания, промышленной автоматике и силовой электронике для управления MOSFET и IGBT.
Технические характеристики
| Контактов | 16 |
| Uvlo | Supported on all power supply voltage pins |
| Корпус | SOIC-16 |
| Cmti typ | ±150kV/us |
| Deadtime | Programmable via DT pin |
| Тип монтажа | SMD |
| Компонент | NSI6602B-DSPNR |
| Описание | High reliability isolated dual-channel gate driver |
| Input logic | TTL/CMOS compatible |
| Сертификаты | UL1577, DIN VDE V 0884-11:2017-01, CSA component notice 5A, CQC GB4943.1-2011 |
| Disable function | Active high disable |
| Напр. изоляции | 3000Vrms (SOP16 150mil) or 5700Vrms (SOP16 300mil) per UL1577 |
| Delay matching max | 5ns |
| Input supply voltage | 2.7V to 5.5V |
| Propagation delay typ | 25ns |
| Макс. частота переключения | 2MHz |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Output peak sink current | 6A |
| Driver supply voltage max | 25V |
| Minimum input pulse width | 15ns |
| Output peak source current | 4A |
| Pulse width distortion max | 6ns |
| Диап. раб. темп. | -40°C to 125°C |
| Описание (англ.) | SOP-16-150mil Isolators - Gate Drivers RoHS |
