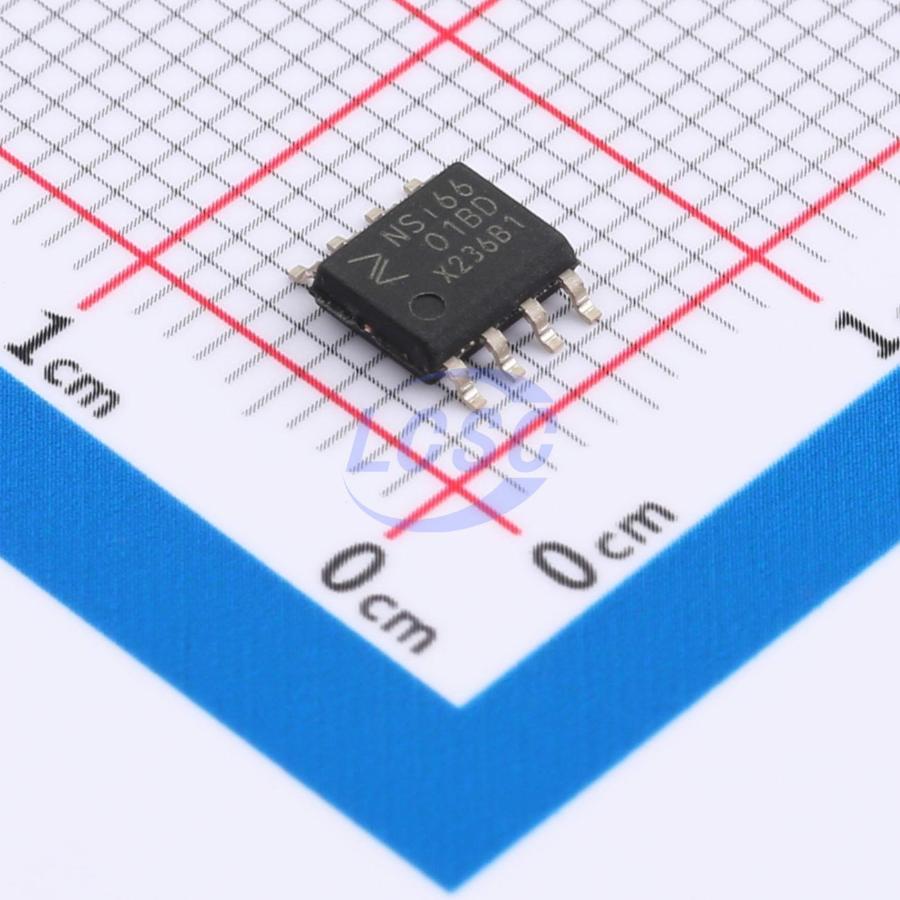

Одноканальный изолированный драйвер IGBT, корпус SOIC8
У поставщика
ПроизводительNovosense
КатегорияИзолирующие драйверы IGBT/MOSFET
У поставщиков
249 882 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 16
В наличии:249 367 шт.
Срок поставки: до недели
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 45,94 |
Склад 13
В наличии:515 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 70,79 |
| от 29 | 65,49 |
| от 57 | 61,16 |
| от 114 | 57,91 |
| от 227 | 55,49 |
Описание
Одноканальный изолированный драйвер IGBT от Novosense в компактном корпусе SOIC8. Обеспечивает пиковый ток до 5 А, изоляцию 3 кВ и высокую устойчивость к синфазным помехам (±150 кВ/мкс). Подходит для управления силовыми ключами в промышленной автоматике и источниках бесперебойного питания.
Технические характеристики
| RoHS | Да |
| Корпус | SOIC-8 |
| Aec q100 | Нет |
| Каналы | 1 |
| Тип монтажа | SMD |
| Uvlo level | 9V |
| Описание | Single-channel isolated gate driver for IGBT, power MOSFETs, SiC MOSFETs |
| Артикул | NSI6601B-DSPR |
| Применение | Isolated DC/DC and AC/DC power supplies, high voltage PFC, solar inverters, motor drives and EV charging, UPS and battery chargers |
| Производитель | NOVOSENSE |
| Output stage | Split outputs controlling rise and fall time individually |
| Выводы корпуса | 8 |
| Размер корпуса | 150 mil |
| Сертификаты | UL1577, DIN VDEV0884-11, CSA, CQC |
| Uvlo protection | Supported on all power supply voltage pins |
| Active pull down | Да |
| Input logic pins | IN+ non-inverted with internal pull-down to GND1; IN- inverted with internal pull-up to VCC1 |
| Input supply voltage | 3.1V to 17V |
| Driver supply voltage | up to 32V |
| Propagation delay typ | 78ns |
| Short circuit clamping | Да |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Isolation voltage ul1577 | 3000V RMS |
| Output peak sink current | 5A |
| Output peak source current | 5A |
| Описание (англ.) | 5 A isolated gate driver (3 kVrms, 3.1–17 V in, ±150 kV/µs CMTI, –40 °C to +125 °C) |
| Темп. окр. среды | -40°C to 125°C |
| Common mode transient immunity | ±150kV/us |
