Документация
Усилитель операционный высокопроизводительный изолирующий
У поставщика
ПроизводительNovosense
КатегорияМикросхемы
У поставщиков
307 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:307 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 134,02 |
| от 19 | 124,83 |
| от 37 | 117,32 |
| от 73 | 111,73 |
| от 146 | 107,57 |
Описание

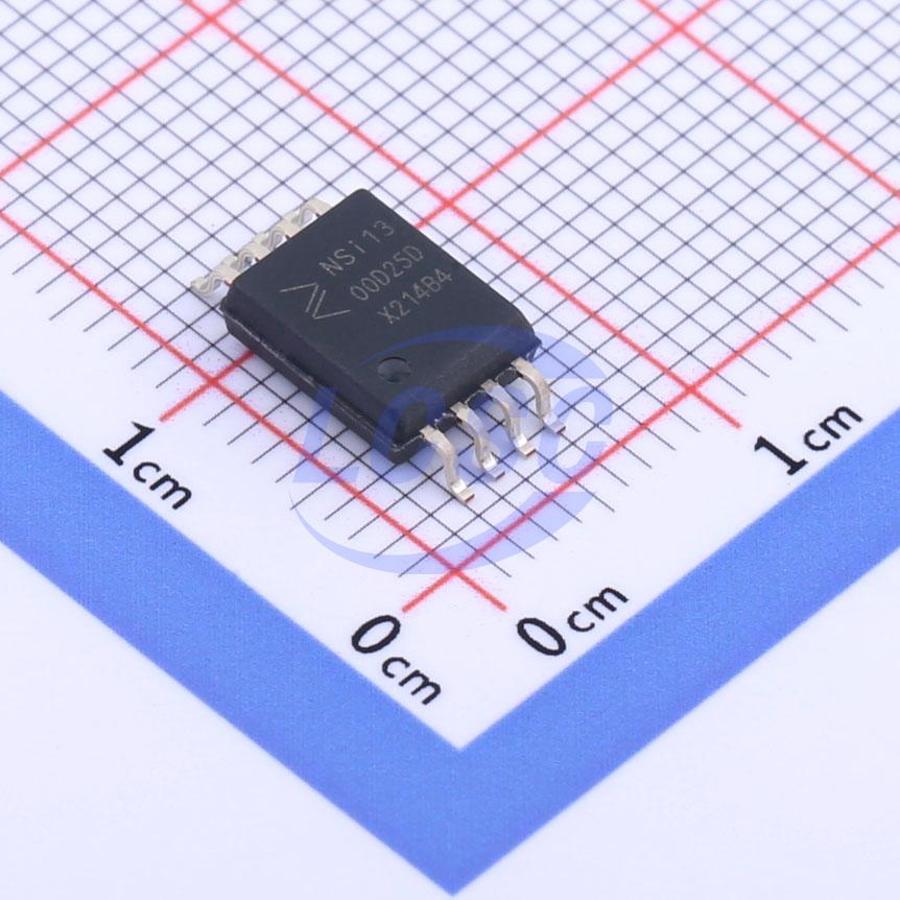

Операционный усилитель Novosense NSI1300D25-DSWVR с усиленной изоляцией обеспечивает высокую надёжность измерений. Выполнен в корпусе SO8W, поставляется на ленте в катушке. Применяется в промышленной автоматике и системах контроля напряжения.
Технические характеристики
| Cmti | 150kV/μs (Typ) |
| ESD CDM | ±1000V |
| ЭСР HBM | ±2000V |
| Корпус | SO-8 |
| Тип монтажа | SMD |
| Полоса пропускания | 310kHz (Typ) |
| Snr 10khz | 86dB (Typ) |
| Fixed gain | 8.2 or 41 |
| Snr 100khz | 72dB (Typ) |
| Gain drift max | ±50ppm/℃ |
| Gain error max | ±0.3% |
| Соотв. RoHS | Да |
| Full scale input | ±64mV or ±320mV |
| Nonlinearity max | ±0.03% |
| Offset drift max | -2~4μV/℃ (D25), -0.8~1μV/℃ (D05) |
| Offset error max | ±0.2mV (D25), ±0.1mV (D05) |
| Одобр. безоп. | UL1577, CQC GB4943.1-2011, CSA IEC60950-1, DIN VDEV0884-11:2017-01 |
| Напр. изоляции | 5000Vrms |
| Размеры упаковки | 5.85mm × 7.50mm |
| Диап. вх. напр. | ±50mV or ±250mV |
| Темп. хранения | -55℃ to 150℃ |
| Supply voltage vdd1 | 3.0V to 5.5V |
| Supply voltage vdd2 | 3.0V to 5.5V |
| Темп. перехода | -40℃ to 150℃ |
| Раб. температура | -40℃ to 125℃ |
| Missing vdd1 detection | Да |
| Nonlinearity drift typ | ±1ppm/℃ |
| Output current per pin | -10mA to 10mA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Описание (англ.) | High Reliability Reinforced Isolated Amplifier |
| Input common mode overvoltage detection | Да |
