Усилитель операционный высокопроизводительный изолирующий
У поставщика
ПроизводительNovosense
У поставщиков
518 шт.
Норм. уп.: 1000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт78,89 ₽
дешевле всех
Сумма788,90 ₽
+ доплата 490,00 ₽
В наличии508 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 28 — 73,02 ₽ (−7%)
Склад 16срок до недели
Цена за шт158,72 ₽
Сумма1 587,20 ₽
+ доплата 750,00 ₽
В наличии10 шт
+750,00 ₽ на каждый заказ со склада, в ценах позицийзаказ со склада от 100,00 ₽от 5 штюрлицам и ИП
Заказ со склада «Склад 13» с этой позицией — 788,90 ₽. До заказа без доплаты не хватает 16 511,10 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 788,90 ₽
Описание

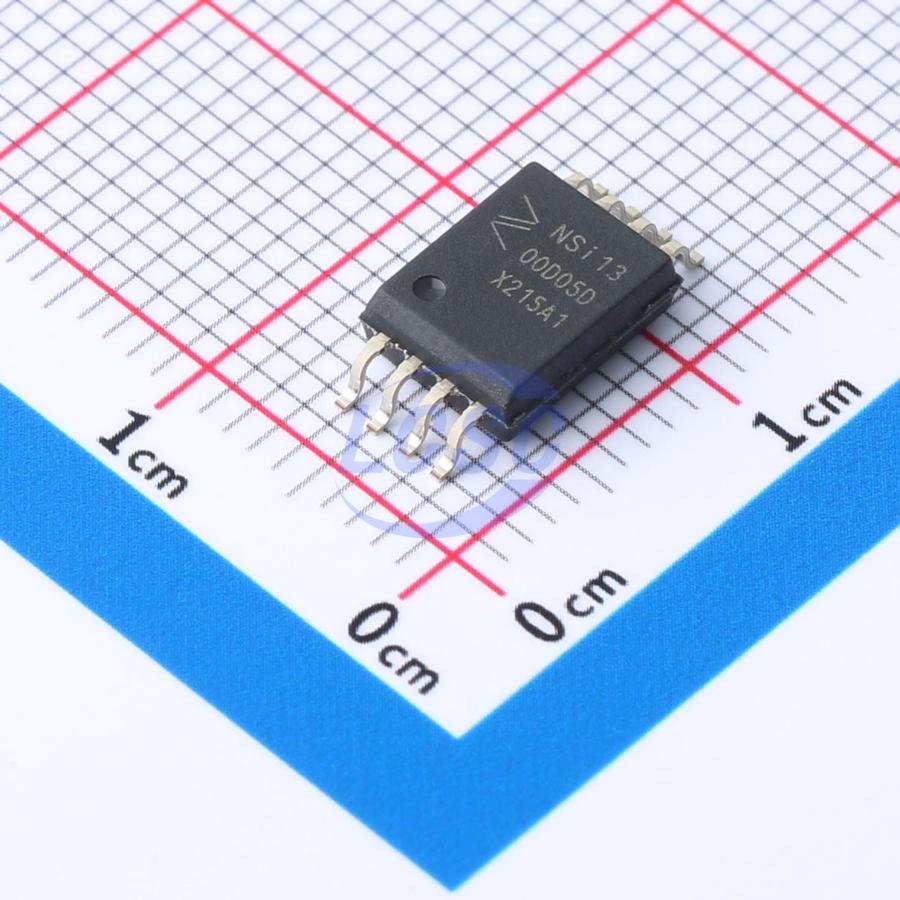

Операционный усилитель Novosense NSI1300D05-DSWVR — это высокопроизводительный изолирующий усилитель с усиленной изоляцией. Компонент выпускается в корпусе SO8W и поставляется в упаковке Tape and Reel. Подходит для применения в промышленной автоматике и системах контроля напряжения.
Технические характеристики
| ESD CDM | ±1000V |
| ЭСР HBM | ±2000V |
| Корпус | SO-8 |
| Устойчивость к синфазным помехам, тип. | 150kV/μs |
| Тип монтажа | SMD |
| Vdd1 typ | 5.0V |
| Vdd2 typ | 3.3V |
| Размер корпуса | 5.85mm×7.50mm |
| Фиксированное усиление | 41 |
| Описание | High Reliability Reinforced Isolated Amplifier |
| Артикул | NSI1300D05-DSWVR |
| Сертификация CSA | IEC60950-1 |
| Дрейф смещения | -0.8~1μV/℃ |
| Полоса пропускания, тип. | 310kHz |
| Snr 10khz typ | 86dB |
| Макс. дрейф усиления | ±50ppm/℃ |
| Ошибка усиления, макс. | ±0.3% |
| Соотв. RoHS | Да |
| Snr 100khz typ | 72dB |
| UL признание | up to 5000Vrms for 1minute per UL1577 |
| Din vde approval | DIN VDE V 0884-11:2017-01 |
| Нелинейность, макс. | ±0.03% |
| Макс. ошибка смещения | ±0.1mV |
| Cqc certification | GB4943.1-2011 |
| Напр. изоляции | 5000 В (RMS) |
| Vdd1 supply voltage | 3.0V to 5.5V |
| Vdd2 supply voltage | 3.0V to 5.5V |
| Nonlinearity drift typ | ±1ppm/℃ |
| Выходной ток на вывод | -10mA to 10mA |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Диап. темп. хр. | -55℃ to 150℃ |
| Абс. макс. входное напряжение | GND1-6V to VDD1+0.5V |
| Диапазон темп. перехода | -40℃ to 150℃ |
| Linear input voltage range | ±50mV |
| Абс. макс. выходное напряжение | GND2-0.5V to VDD2+0.5V |
| Макс. напряжение питания | 6.5V |
| Диап. раб. темп. | -40℃ to 125℃ |
| Описание (англ.) | High Reliability Reinforced Isolated Amplifier |
| Full scale input voltage range | ±64mV |
