Драйвер затвора высоковольтный неизолированный полумостовой
У поставщика
ПроизводительNovosense
КатегорияМикросхемы
У поставщиков
917 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:917 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 76,07 |
| от 29 | 70,38 |
| от 57 | 65,72 |
| от 113 | 62,25 |
| от 225 | 59,65 |
Описание

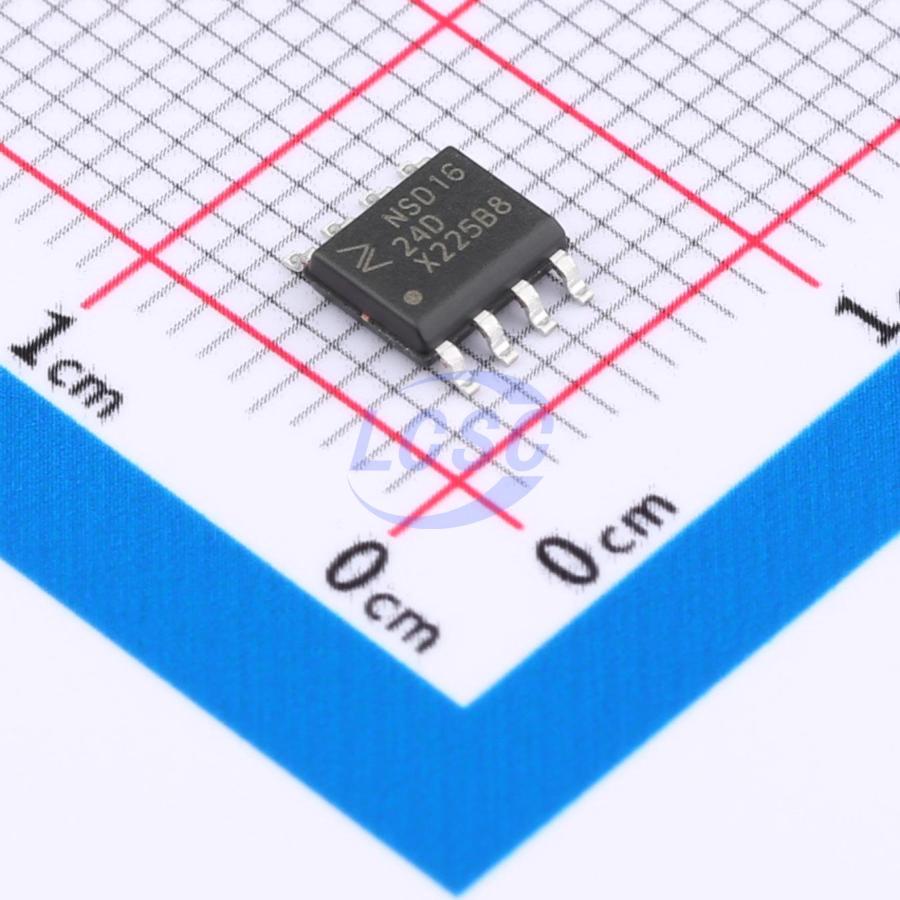

Драйвер затвора NSD1624-DSPR от Novosense — это высоковольтный неизолированный полумостовой драйвер. Выполнен в компактном корпусе SOIC8, поставляется на ленте в катушке. Подходит для управления силовыми ключами в импульсных источниках питания и промышленной автоматике.
Технические характеристики
| Тип | half-bridge gate driver |
| Uvlo | Да |
| ЭСР HBM | 2kV |
| Корпус | SOIC-8 |
| Тип монтажа | SMD |
| Изоляция | non-isolated |
| Кол-во выводов | 8 |
| Артикул | NSD1624-DSPR |
| Delay matching | <7ns |
| Dv dt immunity | 150V/ns |
| Размеры корпуса | 4.9mm x 3.9mm |
| Задержка распространения | <35ns |
| Количество каналов | 2 |
| Макс. напр. пит. | 17V |
| Мин. напр. пит. | 10V |
| Диап. вх. напр. | -0.3V to VDD+20V (relative to SGND) |
| Logic compatibility | TTL, CMOS |
| Output sink current | 6A |
| High side voltage max | 700V |
| Output source current | 4A |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Диап. темп. хр. | -40°C to 150°C |
| Макс. напряжение питания | 24V |
| Диап. раб. темп. | -40°C to 125°C |
| Описание (англ.) | High Voltage Non-isolated Half-bridge Gate Driver |
| Low side output voltage range | -0.3V to VDD+0.3V |
| High side output voltage range | VSW-0.3V to VBST+0.3V |
| High side floating supply voltage range | -0.3V to 24V (relative to SW) |
