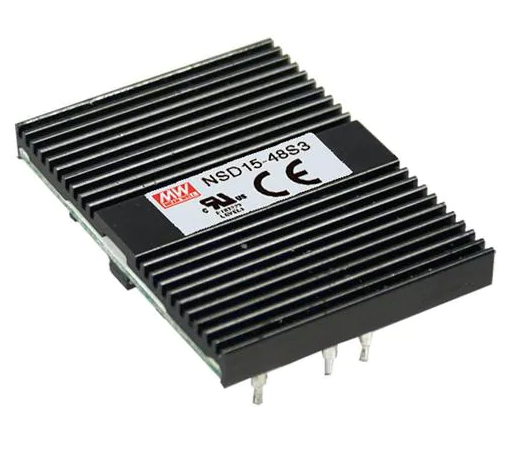

Источник питания NSD15-48S5
У поставщика
У поставщиков
417 шт.
Норм. уп.: 30
Цены поставщиков
Склад 39
В наличии:388 шт.
Срок поставки: до недели
Норм. уп.: 30
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 276,96 |
| от 4 | 1 203,46 |
| от 16 | 1 083,11 |
Склад 13
В наличии:29 шт
Срок поставки: до недели
Норм. уп.: 30
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 255,32 |
| от 2 | 1 242,52 |
| от 3 | 1 226,77 |
| от 6 | 1 206,28 |
| от 11 | 1 177,46 |
Описание
DC-DC преобразователь MEAN WELL NSD15-48S5 мощностью 15 Вт преобразует входное напряжение 48 В (диапазон 18–72 В) в стабильные 5 В с выходным током до 3 А. Устройство выполнено в компактном корпусе для монтажа на плату (PCB) и обеспечивает гальваническую изоляцию 1.5 кВ. Подходит для промышленной автоматики и систем с жесткими условиями эксплуатации.
Технические характеристики
| Степень защиты (IP) | IP67 |
| Тип | DC/DC |
| MTBF | 1734K hrs min. MIL-HDBK-217F (25℃) |
| RoHS | Соответствует |
| Модель | NSD15-48S5 |
| Мощность, Вт | 15 |
| Ширина | 38.1 |
| Высота | 9.82 |
| Изоляция | 1.5 kV |
| Длина | 50.8 |
| Упаковка | 0.03Kg; 180pcs/6.4Kg/0.97CUFT |
| Монтаж (доп.) | PCB |
| Размеры | 50.8*38.1*9.82mm (L*W*H) |
| Время установки | 100ms at rated DC input at full load |
| Входное напряжение | 48V |
| Выходной ток | 3000mA |
| Каналов | 1 |
| Вых. ток | 3 |
| Выходное напряжение, В | 5 |
| Ном. мощность | 15W |
| Trim output | ±5.0% |
| Выходное напряжение | 5V |
| ЭМС излучение | EN55022 (CISPR22) Class B |
| Помехоустойчивость | EN61000-4-2,3,4,6,8; EN55024, light industry level, criteria A |
| Выходной ток, А | 3 |
| Вх. ток | 0.4A/48VDC |
| Тип. КПД | 81% |
| Вх. напряжение DC, В | 18 |
| Вх. напряжение DC 2, В | 72 |
| On off control | Logic '1' or open circuit: ON; Logic '0' or short to PIN2: OFF |
| Выходное напряжение, В | 5 |
| Рег. линии | ±1.0% at 10%~100% load |
| Рег. нагрузки | ±1.0% at 10%~100% load |
| Макс. пульс. шум | 75mVp-p (25%~100% load) |
| Станд. безоп. | UL60950-1 approved; Design refer to TUV EN60950-1 |
| Рабочая влажность | 0% ~ 95% RH max. |
| Напр. изоляции | 1.5KVDC |
| Допуск напряжения | ±2.0% |
| Over voltage clamp | 5.5 ~ 7.5V |
| Макс. емк. нагр. | 3300uF |
| Диап. вх. напр. | 18 ~ 72VDC |
| Защита от перегр. | Above 105% rated output power; over power limiting, recovers automatically after fault condition is removed |
| Номинальное входное напряжение | 48VDC |
| Раб. температура | -25 ~ +70℃ |
| Сопр. изоляции | 100M Ohms / 500VDC / 25℃ / 70% RH |
| Раб. температура | -25~+70°C |
| Shutdown idle current | 20mA |
| Темп. коэф. | ±0.03%/℃ (0~50℃) |
| Защита от КЗ | Recovers automatically after fault condition is removed |
| Температура и влажность хранения | -40 ~ +85℃, 0 ~ 95% RH |
| Гальваническая развязка | 1.5 kV |
| Каналы | 1 |
| Макс. входное напряжение DC, В | 72 |
| Мин. входное напряжение DC, В | 18 |
| Степень IP | IP67 |
| Тип монтажа | PCB |
