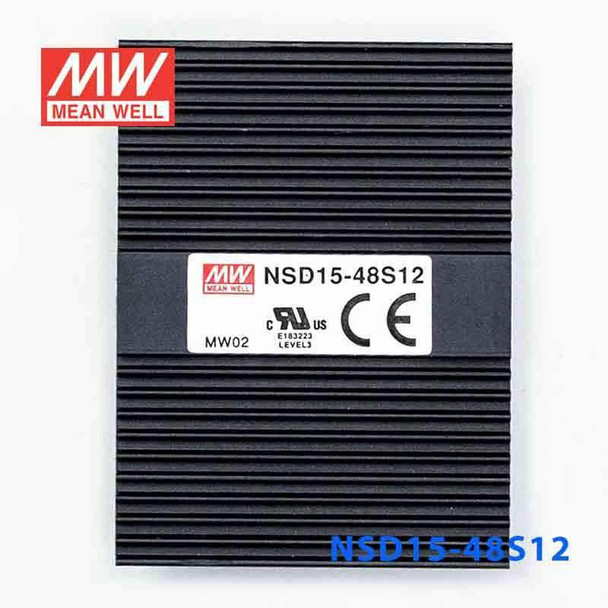

Источник питания NSD15-48S12
У поставщика
У поставщиков
29 шт.
Норм. уп.: 180
Цены поставщиков
Склад 13
В наличии:29 шт
Срок поставки: до недели
Норм. уп.: 180
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 483,47 |
| от 2 | 1 412,30 |
| от 4 | 1 354,34 |
| от 8 | 1 311,31 |
| от 15 | 1 279,29 |
Описание
DC-DC преобразователь MEAN WELL NSD15-48S12 преобразует входное напряжение 48 В постоянного тока в стабилизированные 12 В с выходным током до 1.25 А. Модель мощностью 15 Вт выполнена в компактном корпусе для монтажа на плату, имеет гальваническую изоляцию 1.5 кВ и защиту от пыли и влаги по стандарту IP67. Рабочий диапазон температур от -25 до +70°C позволяет использовать преобразователь в промышленной автоматике и системах наружного освещения.
Технические характеристики
| Степень защиты (IP) | IP67 |
| Тип | DC/DC |
| MTBF | 1734K hrs min. MIL-HDBK-217F (25℃) |
| RoHS | Соответствует |
| Модель | NSD15-48S12 |
| Мощность, Вт | 15 |
| Ширина | 38.1 |
| Высота | 9.82 |
| Изоляция | 1.5 kV |
| Длина | 50.8 |
| Корпус | DIP |
| Упаковка | 0.03Kg; 180pcs/6.4Kg/0.97CUFT |
| Монтаж (доп.) | PCB |
| Тип монтажа | Выводной |
| Dc current | 0.4A/48VDC |
| Напряжение DC | 12V |
| Размеры | 50.8*38.1*9.82mm (2"*1.5"*0.387") (L*W*H) |
| Время установки | 100ms at rated DC input at full load |
| Входное напряжение | 48V |
| Выходной ток | 1250mA |
| Каналов | 1 |
| Вых. ток | 1.25 |
| Выходное напряжение, В | 12 |
| Ном. мощность | 15W |
| Trim output | ±5.0% |
| Выходное напряжение | 12V |
| ЭМС излучение | Compliance to EN55022 (CISPR22) Class B |
| Помехоустойчивость | Compliance to EN61000-4-2,3,4,6,8; EN55024, light industry level, criteria A |
| Working temp | -25 ~ +70℃ |
| Выходной ток, А | 1,25 |
| Диапазон напряжений | 18 ~ 72VDC |
| Тип. КПД | 84% |
| Вх. напряжение DC, В | 18 |
| Вх. напряжение DC 2, В | 72 |
| On off control | Logic '1' or open circuit: ON; Logic '0' or short to PIN2: OFF |
| Rated dc input | 48VDC |
| Рег. линии | ±1.0% at 10% ~ 100% load |
| Рег. нагрузки | ±1.0% at 10% ~ 100% load |
| Макс. пульс. шум | 75mVp-p (25% ~ 100% load) |
| Станд. безоп. | UL60950-1 approved, Design refer to TUV EN60950-1 |
| Температурный коэффициент | ±0.03%/℃ (0~50℃) |
| Рабочая влажность | 0% ~ 95% RH max. |
| Напр. изоляции | 1.5KVDC |
| Допуск напряжения | ±2.0% |
| Over voltage clamp | 13.8 ~ 18V |
| Макс. емк. нагр. | 3300uF |
| Защита от перегр. | Above 105% rated output power, over power limiting, recovers automatically after fault condition is removed |
| Сопр. изоляции | I/P-O/P: 100M Ohms / 500VDC / 25℃ / 70% RH |
| Раб. температура | -25~+70°C |
| Shutdown idle current | 20mA |
| Storage temp humidity | -40 ~ +85℃, 0 ~ 95% RH |
| Защита от КЗ | Recovers automatically after fault condition is removed |
| Гальваническая развязка | 1.5 kV |
| Каналы | 1 |
| Макс. входное напряжение DC, В | 72 |
| Мин. входное напряжение DC, В | 18 |
| Степень IP | IP67 |
