Неизолированный двухканальный драйвер нижнего плеча
У поставщика
ПроизводительNovosense
КатегорияМикросхемы
У поставщиков
3 125 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:3 125 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 28 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 26,16 |
| от 83 | 23,64 |
| от 165 | 21,56 |
| от 329 | 19,98 |
| от 658 | 18,80 |
Описание

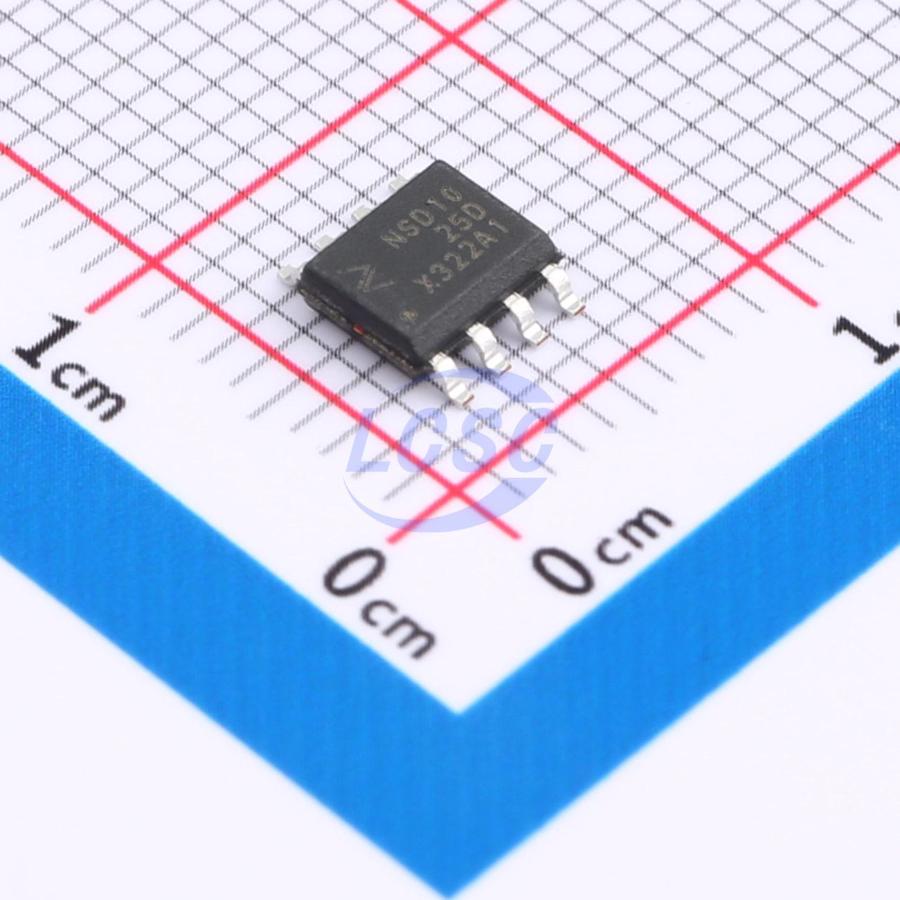

Микросхема Novosense NSD1025-DSPR — это неизолированный двухканальный драйвер нижнего плеча. Компонент выполнен в компактном корпусе SOIC8 и поставляется на ленте в катушке. Подходит для управления силовыми ключами в промышленной автоматике и бытовой электронике.
Технические характеристики
| Uvlo | output held low until supply voltage reaches thresholds; wide hysteresis |
| Корпус | SOP8 |
| Каналы | 2 |
| Тип монтажа | SMD |
| Размер корпуса | 4.9mm × 3.9mm |
| Технология | MOSFET, IGBT |
| Topologies | Synchronous rectifiers, Single and interleaved PFC, LLC, ZVS with pulsed transformer |
| Описание | High speed, 5A dual-channel, low-side gate driver with enable pins |
| Driver type | low-side gate driver |
| Enable pins | 2 |
| Артикул | NSD1025-DSPR |
| Применение | SMPS, Motor Controllers, Pulse Transformer Driver, DC-DC Converters, Class-D switching amplifier, Line-drivers |
| Производитель | NOVOSENSE |
| Корпус | SOIC8 |
| Non inverting | Да |
| Обратный ток | 5A |
| Sink current peak | 5A |
| Drive current peak | ±5A |
| Source current peak | 5A |
| Автомобильный | AEC-Q100 Class 1 |
| Input negative swing | -10V |
| Диапазон питания | 4.5V to 24V |
| Propagation delay typ | 21ns |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Logic input compatibility | CMOS/TTL |
| Диап. раб. темп. | -40°C to 125°C |
| Описание (англ.) | Non-isolated Dual-channel Low-side Driver |
| Enable pin pull up resistance | 180kΩ |
| Input pin pull down resistance | 180kΩ |
