Реле силовое катушка 12В 20А одна контактная группа на переключение Схема 1С
У поставщика
ПроизводительNCR (Clion)
У поставщиков
199 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:199 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 51,82 |
| от 50 | 47,55 |
| от 100 | 44,07 |
| от 175 | 41,45 |
| от 350 | 39,48 |
Описание

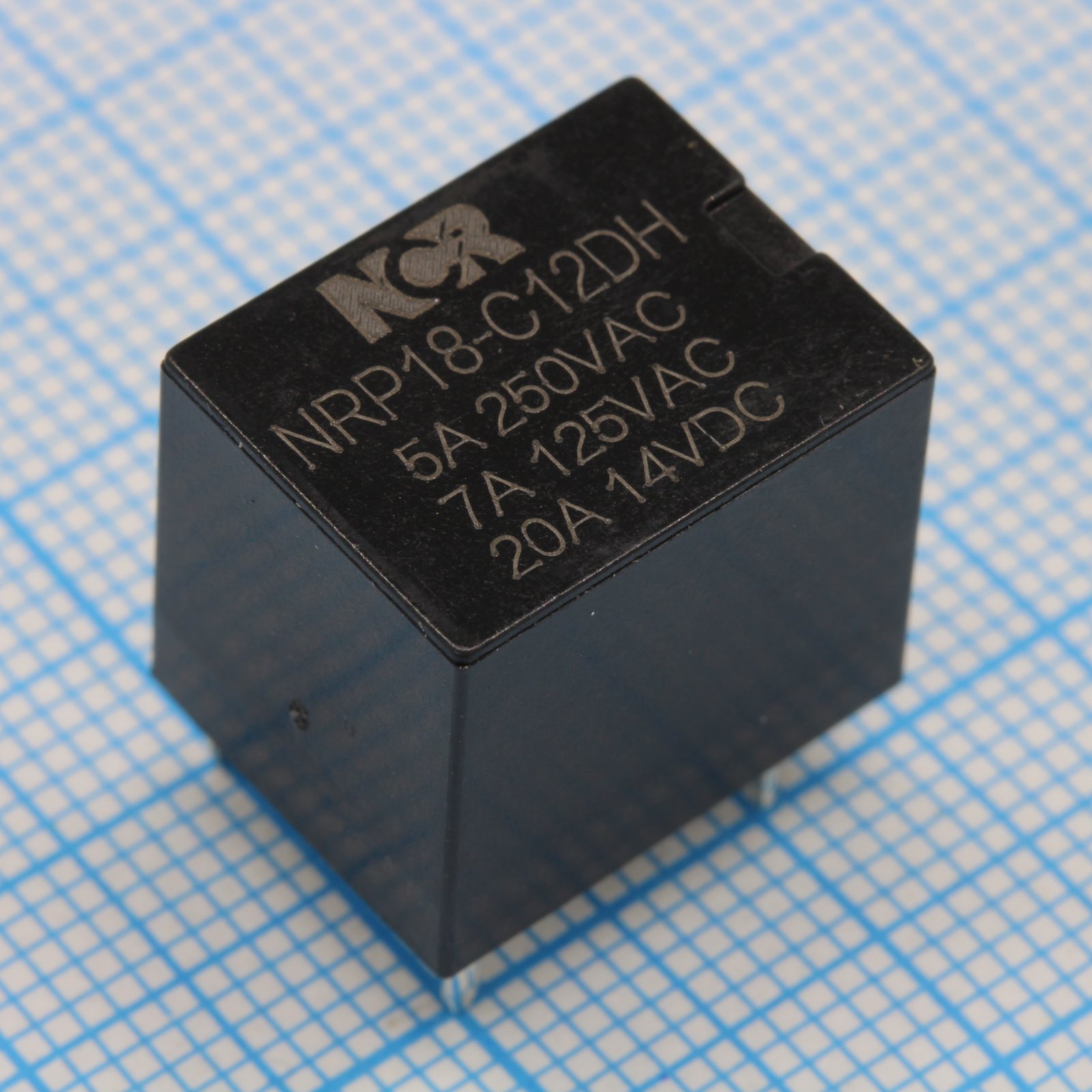

Реле силовое NCR (Clion) NRP18-C12DH с катушкой на 12 В постоянного тока. Коммутирует нагрузку до 20 А при 14 В DC, имеет одну переключающую группу контактов (SPDT). Потребляемая мощность катушки — 0,6 Вт. Подходит для коммутации цепей в автомобильной электронике и промышленной автоматике.
Технические характеристики
| Вес | 6g max |
| Тип монтажа | THT |
| Мощность катушки | 0.6W |
| Форма контакта | 1C (SPDT) |
| Время срабатывания | 10ms |
| Тип упаковки | sealed |
| Время отпускания | 5ms |
| Диапазон влажности | 35% to 85% |
| Сопр. катушки | 240Ω |
| Электрический ресурс | 1×10⁵ operations |
| Мех. ресурс | 1×10⁶ operations |
| Shock functional | 100 m/s² |
| Shock destruction | 1000 m/s² |
| Сопр. контакта | 100mΩ max |
| Max allowable power | 400W, 840VA |
| Ном. напряжение катушки | 12VDC |
| Motor inrush current | 25A @ 14VDC |
| Vibration functional | 10 to 55 Hz, 1.5mm amplitude, 5 minutes |
| Coil temperature rise | 70°C max |
| Сопр. изоляции | 100MΩ min at 500VDC |
| Max allowable current | 25A |
| Max allowable voltage | 16VDC, 250VAC |
| Vibration destruction | 10 to 55 Hz, 1.5mm amplitude, 2 hours |
| Coil pickup voltage max | 7.80VDC |
| Тип упаковки | Tube (туба) |
| Coil dropout voltage min | 1.20VDC |
| Диапазон темп. окр. | -40°C to +85°C |
| Max allowable coil voltage | 18VDC |
| Описание (англ.) | Реле 1 переключ. 12VDC, 20A/14VDC SPDT 0.6W |
| Contact rating resistive dc 14v | 20A |
| Contact rating resistive ac 125v | 7A |
| Contact rating resistive ac 250v | 5A |
| Диэл. прочность катушка-контакт | 1000VAC for 1 min |
| Эл. прочность разомкнутых контактов | 500VAC for 1 min |
