Силовое реле 5А один контакт на переключение катушка 12В 0.54Вт
У поставщика
ПроизводительNCR (Clion)
У поставщиков
50 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:50 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 284,04 |
| от 6 | 280,37 |
| от 11 | 275,76 |
| от 25 | 269,56 |
| от 50 | 260,98 |
Описание

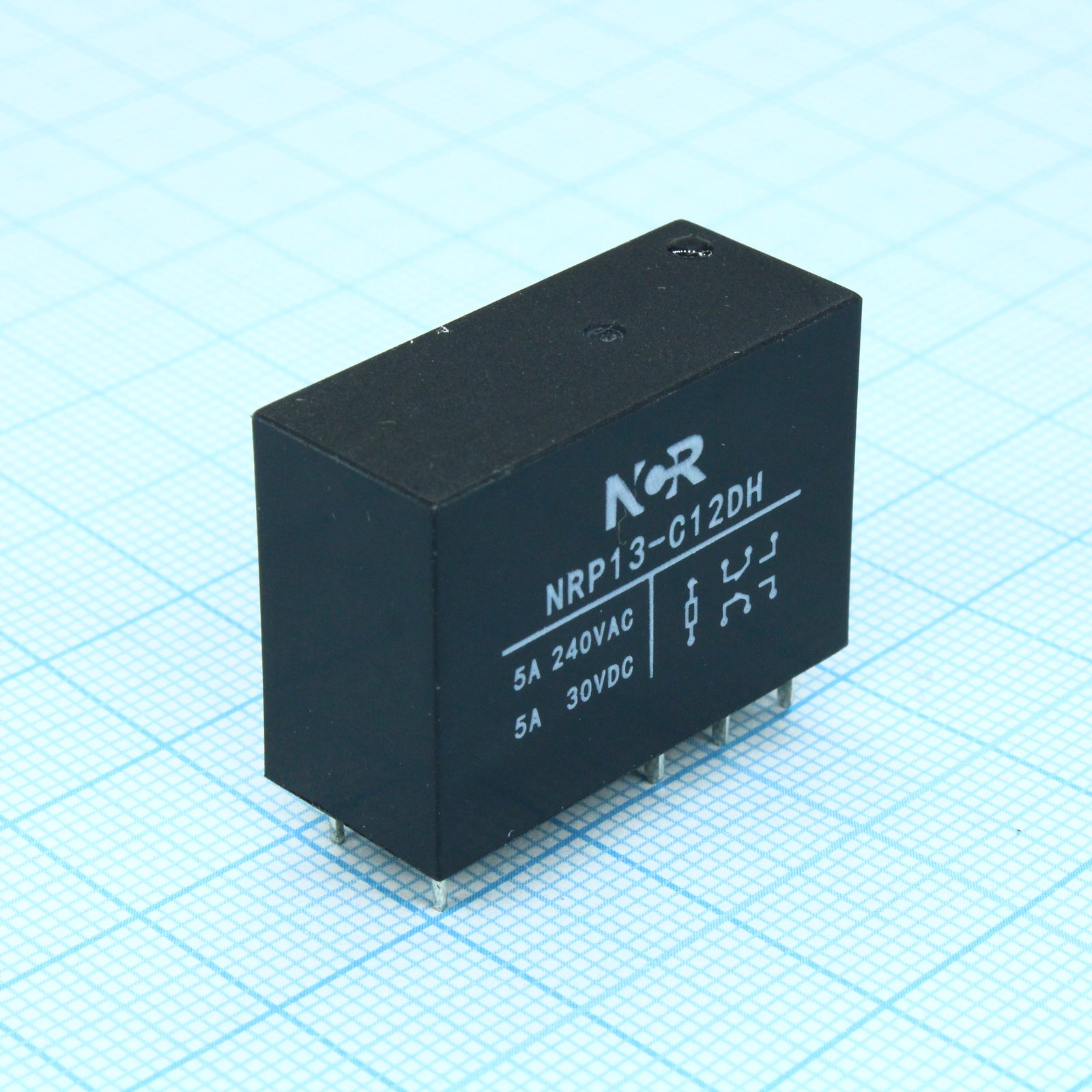

Силовое реле NRP13-C12DH от NCR (Clion) с одним перекидным контактом (SPDT). Коммутирует нагрузку до 5 А при напряжении катушки 12 В постоянного тока, потребляя всего 0,54 Вт. Компактный корпус и низкое энергопотребление делают его подходящим для промышленной автоматики и систем управления.
Технические характеристики
| Корпус | Miniature PCB relay |
| Влажность | 40%~85%RH |
| Тип монтажа | THT |
| Мощность катушки | 0.54W |
| Артикул | NRP13-C12DH |
| Sealed type | Available |
| Вес ед. | ≤14g |
| Напряжение катушки | 12VDC |
| Время срабатывания | 15ms max |
| Время отпускания | 5ms max |
| Shock damage | 100G |
| Pickup voltage | 9.6VDC max |
| Сопр. катушки | 270Ω ±10% |
| Падение напряжения | 1.2VDC min |
| Электрический ресурс | 1×10^5 operations min |
| Мех. ресурс | 1×10^7 operations min |
| Shock endurance | 10G |
| Материал контакта | Silver Alloy |
| Vibration damage | 10 to 55Hz, 1.5mm D.A. |
| Сопр. контакта | ≤100mΩ |
| Температура окружающей среды | -40 to +70°C |
| Расположение контактов | 2C (DPDT) |
| Макс. коммутируемая мощность | 1250VA / 240W |
| Vibration endurance | 10 to 55Hz, 1.5mm D.A. |
| Примечание | 12VDC 5A SPDT |
| Сопр. изоляции | 100MΩ min at 500VDC |
| Max allowable voltage | 140% of nominal |
| Макс. коммутируемый ток | 8A |
| Ном. коммутационный ток | 5A |
| Тип упаковки | Tube (туба) |
| Макс. AC напряжение | 250VAC |
| Макс. DC напряжение | 30VDC |
| Ном. коммутационное напряжение AC | 250VAC |
| Rated switching voltage dc | 30VDC |
| Диэл. прочность катушка-контакт | 5000VAC for 1 min |
| Эл. прочность разомкнутых контактов | 1000VAC for 1 min |
