Реле сигнальное катушка 24 В DC одна группа на переключение до 10 A (ТНТ)
У поставщика
ПроизводительNCR (Clion)
У поставщиков
118 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:118 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 251,13 |
| от 10 | 235,69 |
| от 25 | 223,10 |
| от 50 | 213,74 |
| от 100 | 206,76 |
Описание

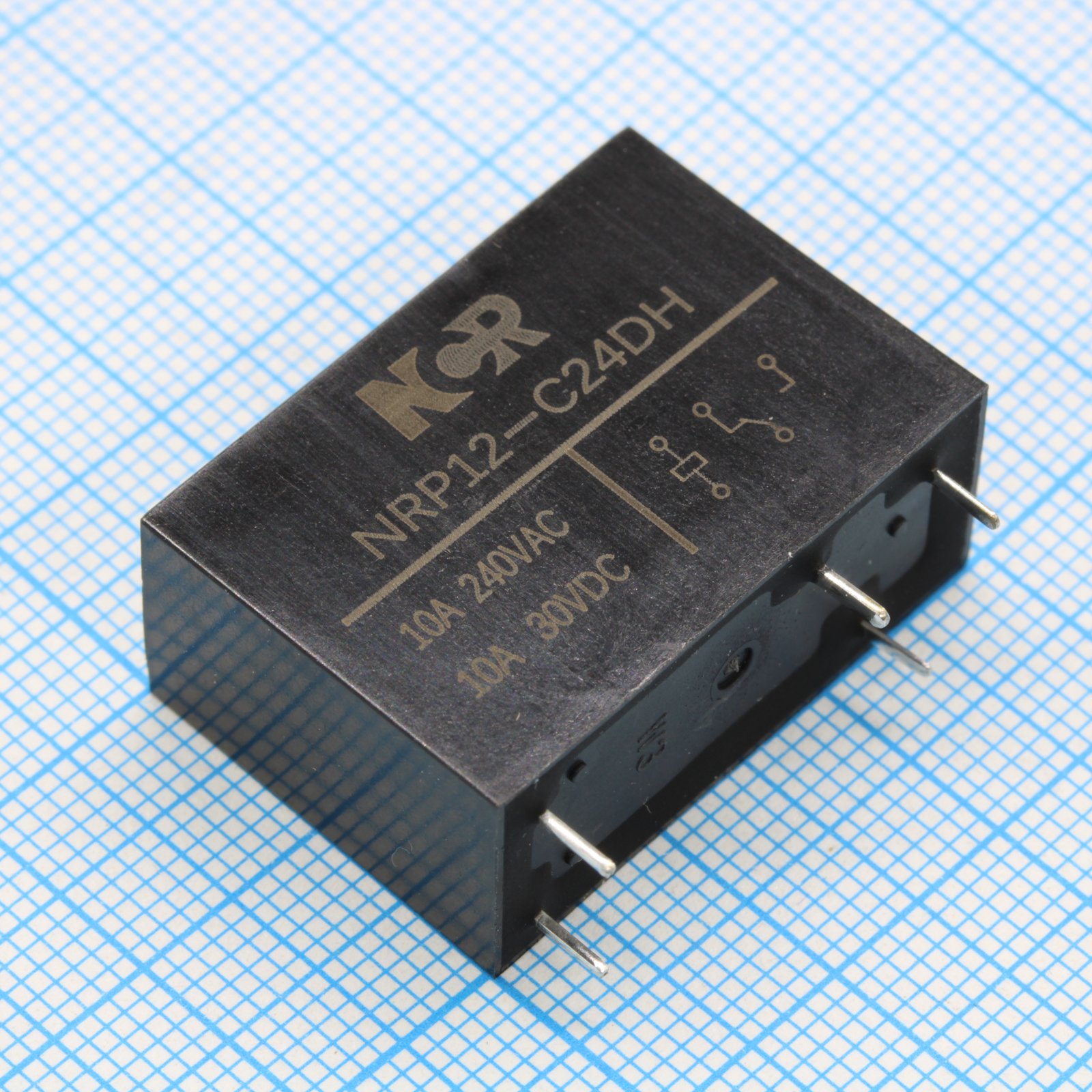

Реле сигнальное NRP12-C24D-H от NCR (Clion) с катушкой на 24 В постоянного тока. Коммутирует одну группу контактов на переключение с током до 10 А. Компактное исполнение в корпусе для монтажа на плату. Подходит для цепей управления в промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип | Miniature P.C.B Relay |
| Серия | NRP-12 |
| Вес | ≤14g |
| Влажность | 40%~85%RH |
| Тип монтажа | THT |
| Сертификаты | UL/C-UL recognized |
| Мощность катушки | 0.54W |
| Rated load | 10A 250VAC (resistive, cosφ=1); 10A 30VDC |
| Артикул | NRP12-C24D-H |
| Время срабатывания | 15ms max |
| Время отпускания | 5ms max |
| Shock damage | 1000m/s² |
| Сопр. катушки | 1050Ω ±10% |
| Электрический ресурс | 1×10^5 operations min |
| Мех. ресурс | 1×10^7 operations min |
| Shock endurance | 100m/s² |
| Материал контакта | Silver Alloy |
| Vibration damage | 10-55Hz, 1.5mm D.A. |
| Сопр. контакта | ≤100mΩ |
| Температура окружающей среды | -40 to +70°C |
| Coil pickup voltage | 18VDC max |
| Расположение контактов | 1C/O (SPDT) |
| Макс. коммутируемая мощность | 2500VA / 300W |
| Vibration endurance | 10-55Hz, 1.5mm D.A. |
| Coil dropout voltage | 2.4VDC min |
| Ном. напряжение катушки | 24VDC |
| Coil data temperature | 20°C |
| Сопр. изоляции | ≥100MΩ at 500VDC |
| Макс. коммутируемый ток | 12A |
| Макс. коммутируемое напряжение | 250VAC / 30VDC |
| Sealed type available | Да |
| Тип упаковки | Tube (туба) |
| Max allowable coil voltage | 33.6VDC (140% of nominal) |
| Эл. прочность разомкнутых контактов | 1000VAC 50/60Hz for 1min |
| Dielectric strength coil to contact | 5000VAC 50/60Hz for 1min |
