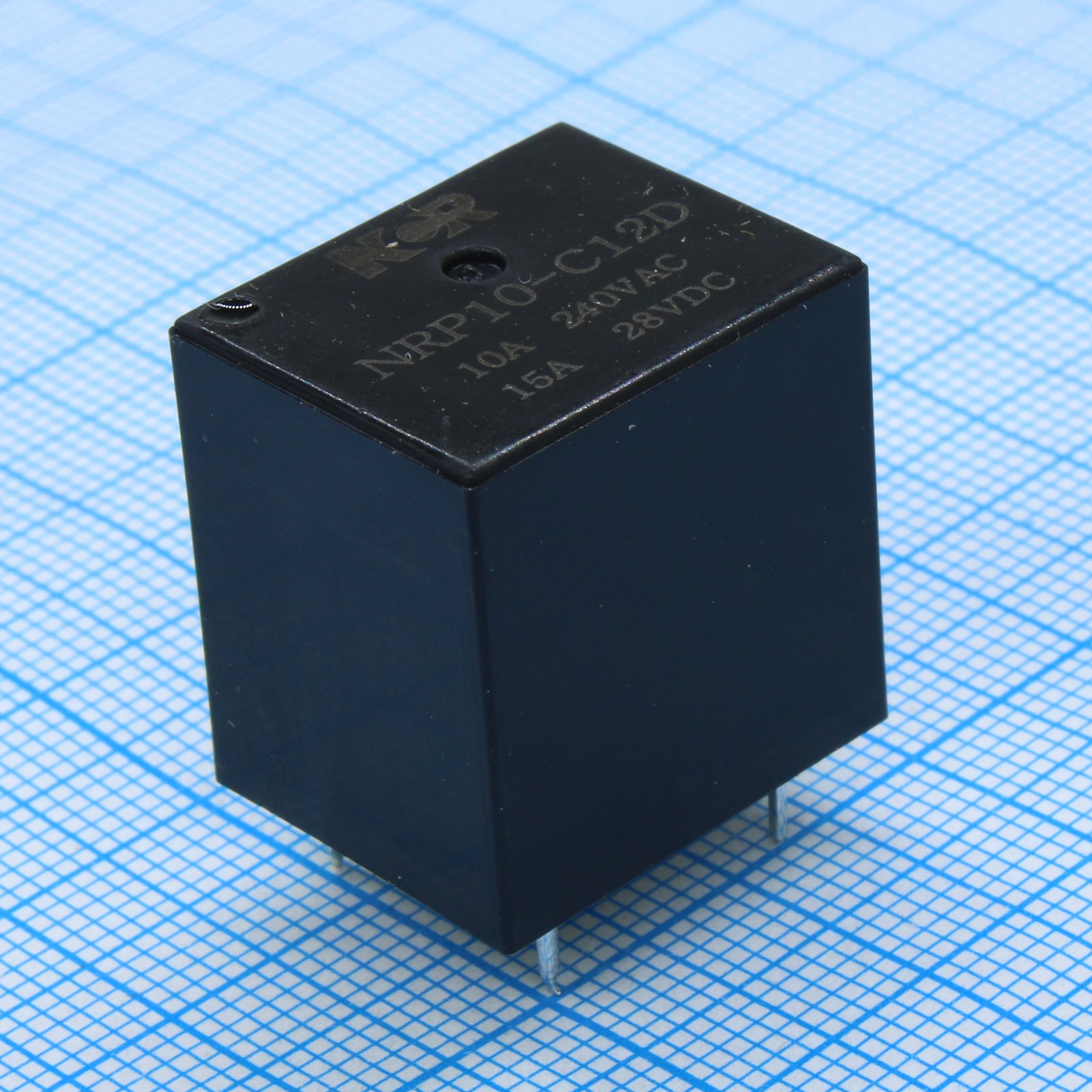

Реле силовое серия NRP10 15А одна группа на переключение катушка 12В монтаж в отверстие
У поставщика
ПроизводительNCR (Clion)
У поставщиков
469 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:469 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 61,39 |
| от 21 | 60,16 |
| от 42 | 58,48 |
| от 100 | 56,13 |
| от 200 | 53,37 |
Описание
Реле силовое NRP10-C12D от NCR (Clion). Коммутирует нагрузку до 15 А, оснащено одной группой на переключение (SPDT) и катушкой на 12 В постоянного тока. Предназначено для монтажа в отверстие на печатной плате. Применяется в промышленной автоматике и системах управления.
Технические характеристики
| Серия | NRP-10 |
| Корпус | Miniature PCB relay |
| Влажность | 40% to 85% RH |
| Тип монтажа | THT (PCB through-hole) |
| Вибрация | 10 to 55 Hz, 1.5mm D.A. |
| Размеры | See datasheet page 2 (not provided numerically) |
| Артикул | NRP10-C12D |
| Sealed type | Available |
| Вес ед. | ≤13g |
| Shock damage | 100G |
| Сопр. катушки | 400Ω ±10% |
| Электрический ресурс | 1×10^5 operations min at 30 ops/min |
| Мех. ресурс | 1×10^7 operations min at 300 ops/min |
| Shock endurance | 10G |
| Материал контакта | Silver Alloy |
| Макс. время срабатывания | 10ms |
| Макс. время отпускания | 5ms |
| Coil nominal power | 0.36W or 0.45W |
| Температура окружающей среды | -40 to +85°C |
| Расположение контактов | 1C (SPDT) |
| Макс. коммутируемая мощность | 2770VA / 240W |
| Coil nominal voltage | 12VDC |
| Примечание | 12VDC 15A SPDT |
| Сопр. изоляции | Min 100MΩ at 500VDC |
| Макс. коммутируемый ток | 15A |
| Макс. коммутируемое напряжение | 250VAC, 30VDC |
| Тип упаковки | Bulk (россыпь) |
| Coil pick up voltage max | 9.00VDC |
| Coil drop out voltage min | 0.60VDC |
| Coil max allowable voltage | 130% of nominal voltage |
| Начальное сопротивление контакта | ≤100 mΩ at 6VDC 1A |
| Contact rating resistive 1a | 12A 240VAC, 15A 120VAC, 15A 12VDC |
| Contact rating resistive 1c | 10A 240VAC, 12A 120VAC, 12A 12VDC |
| Breakdown voltage coil contact | 1500VAC for 1 min |
| Breakdown voltage open contacts | 750VAC for 1 min |
