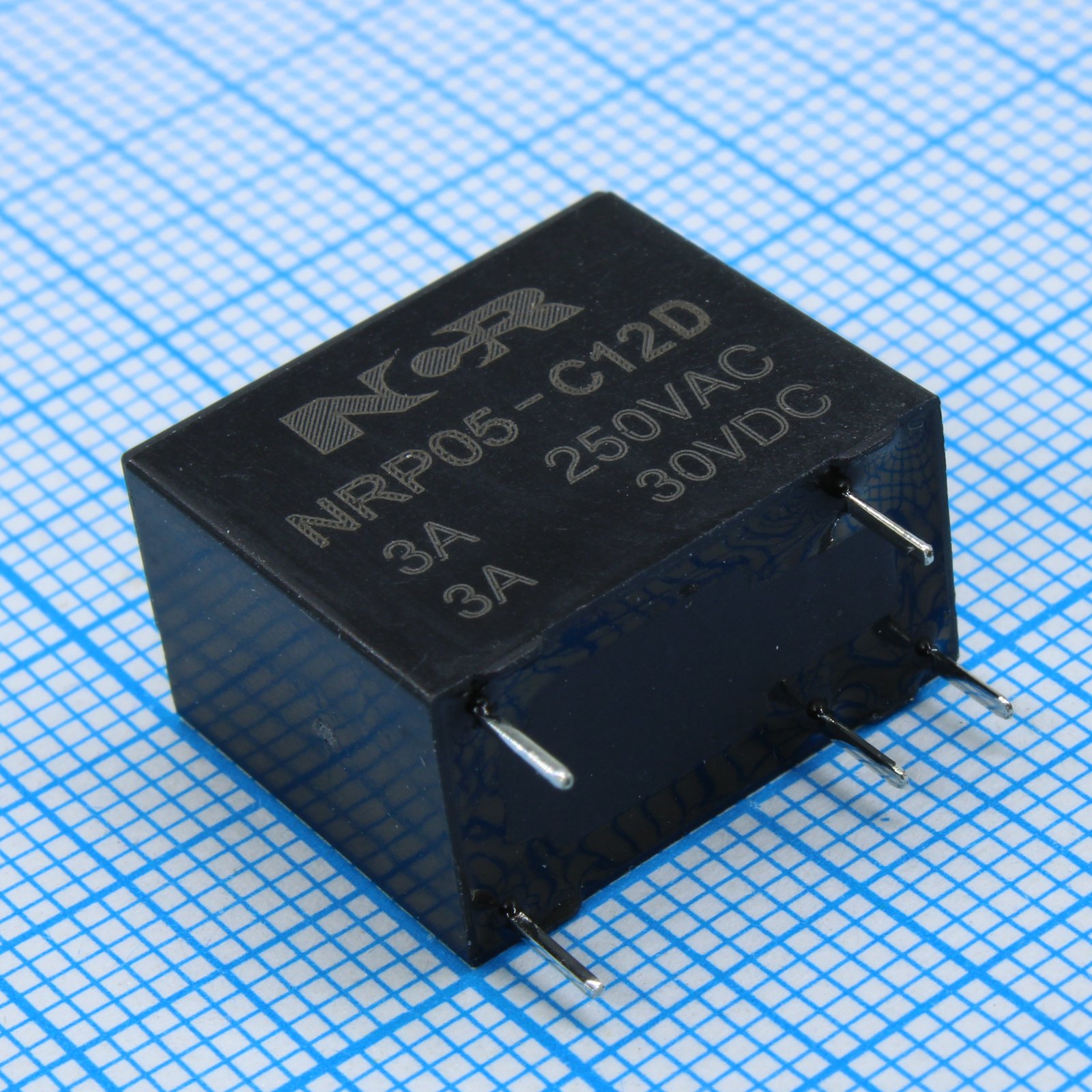

NRP05-C12D
Документация
Даташит

Реле силовое катушка 12В 3А одна группа на переключение

Артикул:900060
У поставщика
ПроизводительNCR (Clion)
У поставщиков
842 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:842 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 10 шт
Кол-во, шт.Цена, ₽
от 176,69
от 2970,92
от 5866,22
от 10062,69
от 30060,06
Описание

Реле силовое NCR (Clion) с катушкой на 12В постоянного тока. Коммутирует нагрузку до 3А при напряжении 250В переменного тока, имеет одну группу контактов на переключение (SPDT). Применяется в системах промышленной автоматики и бытовой электроники.

Технические характеристики
СерияNRP
КорпусSealed type available
Влажность35%~95%RH
Тип монтажаPCB
Мощность катушки0.20W
РазмерыUltra-small
ОписаниеMiniature PCB Relay
АртикулNRP05-C12D
Вес ед.6g
Напряжение катушки12VDC
Время срабатывания8ms max
Время отпускания5ms max
Shock damage1000 m/s²
Coil temp rise55°C at rated coil voltage
Номин. контакта10A 125VAC; 5A 250VAC / 30VDC
Сопр. катушки720Ω ±10%
Электрический ресурс1×10^5 min
Мех. ресурс1×10^7 min
Pick up voltage9.00VDC max
Shock endurance100 m/s²
Материал контактаSilver Alloy
Напряжение отключения0.60VDC min
Vibration damage10 to 55 Hz, 1.5mm D.A.
Coil power optionH = 0.20W sensitive
Contact rating ag10A 250VAC / 30VDC
Сопр. контакта100mΩ
Температура окружающей среды-40 to +70°C
Расположение контактов1C (SPDT)
Contact rating c ah3A 250VAC / 30VDC
Макс. коммутируемая мощность2500VA / 300W
Vibration endurance10 to 55 Hz, 1.5mm D.A.
Примечание12VDC 3A SPDT
Сопр. изоляции100MΩ min at 500VDC
Max allowable voltage130% of nominal voltage
Макс. коммутируемый ток10A
Макс. коммутируемое напряжение250VAC / 30VDC
Тип упаковкиPaper Box
Описание (англ.)Реле 1 переключ. 12VDC, 3A/250VAC SPDT
Диэл. прочность катушка-контакт2500VAC (50/60Hz) for 1 min
Эл. прочность разомкнутых контактов1000VAC (50/60Hz) for 1 min
