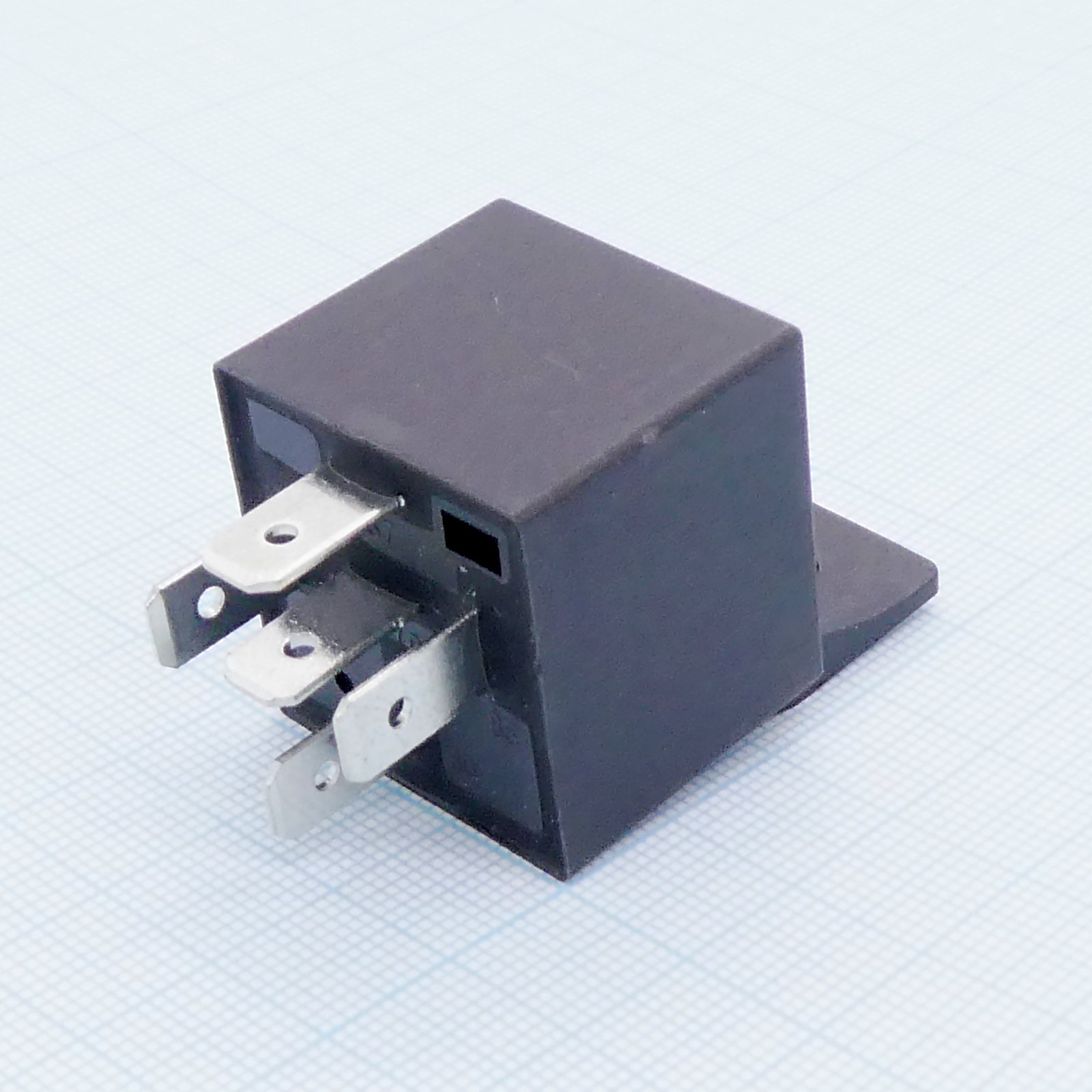

Реле 1 пер. 12V / 40A, 14В с кронштейном
У поставщика
ПроизводительNCR (Clion)
У поставщиков
123 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:123 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 213,83 |
| от 7 | 210,89 |
| от 14 | 207,14 |
| от 25 | 202,03 |
| от 75 | 195,09 |
Описание
Реле NCR (Clion) NRA04-C12DB — это электромеханический коммутатор на 12 В с одной переключающей группой контактов (SPDT). Коммутируемый ток достигает 40 А при напряжении 14 В, что обеспечивает надежную работу в цепях с высокой нагрузкой. Оснащено крепежным кронштейном для удобного монтажа. Применяется в автомобильной электронике, системах управления питанием и промышленной автоматике.
Технические характеристики
| Тип | Automotive Relay |
| Особенности | flanger bracket, faston connection pins |
| Тип монтажа | THT |
| Артикул | NRA04-C12DB |
| Форма контакта | 1C (SPDT) |
| Время срабатывания | 10ms |
| Тип упаковки | реле |
| Время отпускания | 10ms |
| Диапазон влажности | 40% to 85% |
| Сопр. катушки | 90 Ohm ±10% (1.6W) or 76 Ohm (1.9W) |
| Электрический ресурс | 1e5 cycles |
| Мех. ресурс | 1e6 cycles |
| Unit weight max | 40g |
| Материал контакта | Silver Alloy |
| Shock functional | 20G |
| Shock destruction | 100G |
| Max allowable power | 560W |
| Coil nominal voltage | 12VDC |
| Vibration functional | 10 to 55 Hz, 2mm amplitude |
| Примечание | 12VDC 40A SPDT |
| Max allowable current | 40A |
| Max allowable voltage | 30VDC |
| Vibration destruction | 10 to 55 Hz, 2mm amplitude |
| Макс. сопротивление контакта | 100mOhm |
| Coil pickup voltage max | 7.8VDC |
| Rated load resistive nc | 30A at 14VDC |
| Rated load resistive no | 40A at 14VDC |
| Тип упаковки | Bulk (россыпь) |
| Coil dropout voltage min | 1.2VDC |
| Диапазон темп. окр. | -40°C to +70°C |
| Мин. сопротивление изоляции | 100Mohm at 500VDC |
| Coil max allowable voltage | 15.6VDC (130% of nominal) |
| Описание (англ.) | Реле 1 пер. 12V / 40A, 14VDC с кронштейном |
| Диэл. прочность катушка-контакт | 750VAC for 1 min |
| Эл. прочность разомкнутых контактов | 500VAC for 1 min |
