DC/DC преобразователь напряжения 2A
У поставщика
ПроизводительSanken
КатегорияМикросхемы
У поставщиков
253 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:253 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 65,53 |
| от 13 | 61,56 |
| от 25 | 57,82 |
| от 50 | 55,07 |
| от 100 | 52,54 |
Описание

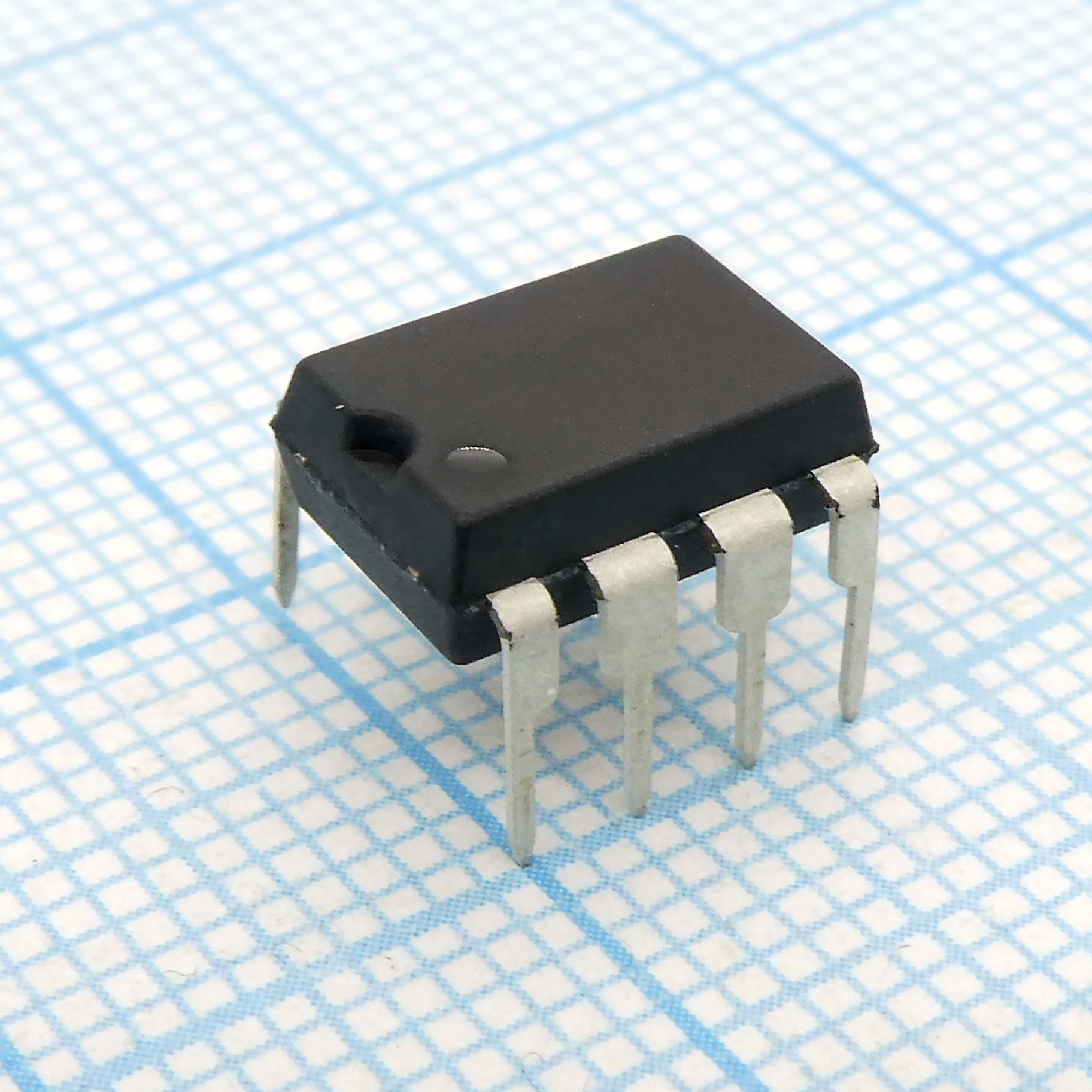

DC/DC преобразователь напряжения от Sanken рассчитан на ток до 2 А. Выполнен в корпусе DIP-8, поставляется в тубе. Подходит для построения компактных источников питания в промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип монтажа | THT |
| Топология | Step-down (Buck) Synchronous Rectifier |
| Ширина вывода | 0.5mm ± 0.1mm |
| Soft start | yes, via SS pin capacitor |
| Режим управления | Current Mode Control |
| Тип упаковки | DIP-8 |
| Product mass | 0.49g |
| Корпус | DIP-8 |
| Рег. линии | 50mV |
| Рег. нагрузки | 50mV |
| Мин. время включения | 150ns |
| Материал корпуса | Plastic Mold, UL94V-0 |
| Макс. вх. напр. | 18V |
| Мин. входное напряжение | 4.5V |
| Рассеиваемая мощность | 1.50W |
| Опорное напряжение | 0.8V ±2% |
| Типовой КПД | 90% |
| Макс. коэффициент заполнения | 90% |
| Макс. вых. ток | 2A |
| Размеры упаковки | 9.4mm ± 0.3mm (length), 2.54mm pitch |
| Диап. вых. напр. | 0.8V to 14V |
| Quiescent current on | 6mA |
| Undervoltage lockout | Да |
| Quiescent current off | 10µA |
| Ss pin outflow current | 6µA to 14µA |
| En pin on threshold max | 2.1V |
| En pin on threshold min | 0.7V |
| En pin on threshold typ | 1.4V |
| Тип упаковки | Tube (туба) |
| Диап. темп. хр. | -40°C to +150°C |
| Диапазон темп. перехода | -40°C to +150°C |
| Диап. раб. темп. | -40°C to +85°C |
| Oscillation frequency range | 400kHz to 600kHz |
| Описание (англ.) | DC / DC voltage converter 2A |
| Oscillation frequency typical | 500kHz |
| Thermal protection hysteresis | 20°C |
| Thermal protection start temp | 151°C to 165°C |
| Тепл. сопр. переход-корпус | 25°C/W |
| Термосопротивление переход-среда | 67°C/W |
| Overcurrent protection start current min | 3.1A |
| Overcurrent protection start current typ | 6.0A |
