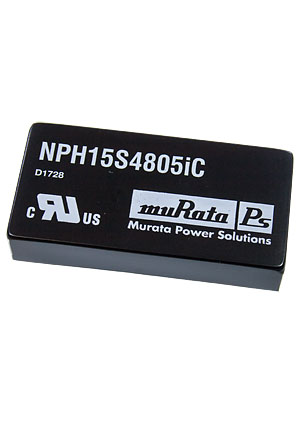

NPH15S4805IC, DC/DC преобразователь на плату 15Вт 48В-5В DIP (AM15TW-48051SZ)
У поставщика
ПроизводительMURATA PS
У поставщиков
10 шт.
Норм. уп.: 2
Цены поставщиков
Склад 12
В наличии:10 шт
Срок поставки: до недели
Норм. уп.: 2
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3 001,50 |
| от 2 | 2 847,40 |
Описание
DC/DC преобразователь MURATA PS NPH15S4805IC мощностью 15 Вт преобразует входное напряжение 48 В в стабильные 5,1 В с током до 3,0 А. Компонент выполнен в стандартном DIP-корпусе для монтажа в отверстия, КПД достигает 85%. Подходит для промышленной автоматики и телекоммуникационного оборудования.
Технические характеристики
| MTBF/MTTF | 301 kHrs (MIL-HDBK-217F at nominal input, full load) |
| Trim pins | Not available (iC version without trim/SS pins) |
| КПД | 85% |
| Артикул | NPH15S4805IC |
| Start delay | 25ms to 50ms |
| Вых. мощность | 15W |
| Тип упаковки | DIP (industry standard pinout) |
| Тип монтажа | tht (сквозное отверстие) |
| Выходные пульсации | 70mV rms |
| UL признан | UL 1950 (file E179522) |
| Вых. ток | 3.0A |
| Вых. напряжение | 5.1V |
| Соотв. RoHS | Да |
| Рег. линии | 0.1% |
| Рег. нагрузки | 0.5% |
| Материал корпуса | UL 94V-0 |
| Thermal derating | 100°C case: 23W; 105°C case: 20W; 110°C case: 16W |
| Выход 1, В | 5.1 |
| Макс. ток ограничения | 7.5A |
| Мин. ток ограничения | 5.0A |
| Напр. изоляции | 1500VDC |
| Min input voltage | 36V |
| Current limit type | Non-latching constant current |
| Диап. вх. напр. | 36V to 75V |
| Защита | Over temperature protection (at 110°C case), Non-latching current limit, Short circuit protection |
| Частота перекл. | 350kHz (typical), 330kHz to 395kHz |
| Макс. темп. корпуса | 110°C |
| Сопр. изоляции | 1 GΩ at 500VDC |
| Ном. вх. напр. | 48V |
| Max input voltage 30s | 80V |
| Overall voltage error | 2.5% |
| Темп. коэф. | 250 ppm/°C |
| Voltage set point error | 0.5% at 50% load |
| Диап. темп. хр. | -40°C to 125°C |
| Диап. раб. темп. | -40°C to 110°C (case) |
| Напряжение питания, В | 48 |
