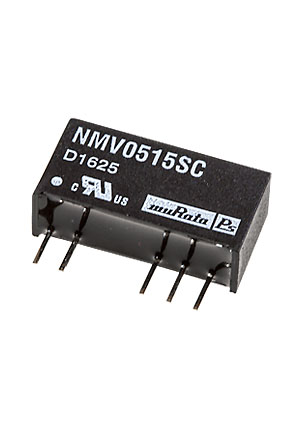

NMV0515SC, DC/DC преобразователь на плату 1Вт 5-15В SIP EOL
У поставщика
ПроизводительMURATA PS
У поставщиков
4 шт.
Норм. уп.: 2
Цены поставщиков
Склад 12
В наличии:4 шт
Срок поставки: до недели
Норм. уп.: 2
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 548,55 |
| от 2 | 502,14 |
Описание
DC/DC преобразователь от MURATA PS мощностью 1 Вт с входным напряжением 5 В и двуполярным выходом ±15 В. Выполнен в корпусе SIP для монтажа в отверстия, КПД 79%, гальваническая изоляция 3000 В. Применяется в промышленной автоматике и измерительном оборудовании.
Технические характеристики
| Type | Isolated Module |
| MTTF | 1065 kHrs |
| Корпус | SIP |
| Тип монтажа | THT |
| КПД, % | 79% |
| КПД | 79% |
| Тип выхода | dual |
| Applications | ITE (Commercial) |
| Вых. мощность | 1W |
| Mounting Type | Through Hole |
| Power (Watts) | 1 W |
| Package / Case | 7-SIP Module, 5 Leads |
| Вых. ток | ±33mA |
| Вых. напряжение | ±15V |
| Соотв. RoHS | Да |
| Рег. линии | 1.0%/% to 1.2%/% |
| Size / Dimension | 0.77" L x 0.24" W x 0.39" H (19.5mm x 6.0mm x 10.0mm) |
| Lead temperature | 300°C |
| Noise ripple max | 8.2mV p-p |
| Noise ripple typ | 6.3mV p-p |
| Выход 1, В | 15 |
| Выход 2, В | -15 |
| Описание | DC/DC Converters - Through Hole 1W 5-15V SIP DC/DC |
| Number of Outputs | 2 |
| Напр. изоляции | 3000VDC |
| Voltage - Output 1 | 15V |
| Voltage - Output 2 | -15V |
| Voltage - Isolation | 3 kV |
| Диап. вх. напр. | 4.5V to 5.5V |
| Макс. регулировка нагрузки | 8.5% |
| Типовая регулировка нагрузки | 6.8% |
| Темп. хранения | -50°C to 125°C |
| Частота перекл. | 120kHz to 135kHz |
| Сопр. изоляции | 10 GΩ |
| Operating Temperature | -40°C ~ 85°C |
| Voltage - Input (Max) | 5.5V |
| Voltage - Input (Min) | 4.5V |
| Абс. макс. импульсное входное напряжение, В | 7V |
| Ном. вх. напр. | 5V |
| Емк. изоляции | 27pF |
| Раб. температура | -40°C to 85°C |
| Current - Output (Max) | 33mA, 33mA |
| Отраженный пульсирующий ток | 20mA p-p to 40mA p-p |
| Input current at full load | 253mA |
| Internal power dissipation max | 560mW |
| Case temperature rise above ambient | 25°C |
| Напряжение питания, В | 5 |
