Преобразователь DC/DC на печатную плату изолированный 12В 83мА 1Вт
У поставщика
ПроизводительMURATA PS
КатегорияИсточники питания
У поставщиков
20 шт.
Норм. уп.: 2
Цены поставщиков
Склад 12
В наличии:20 шт
Срок поставки: до недели
Норм. уп.: 2
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 851,00 |
| от 2 | 851,00 |
Описание

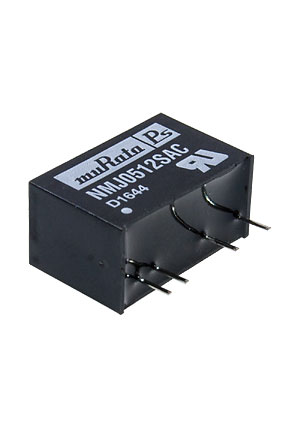

NMJ0512SAC — изолированный DC/DC-преобразователь от Murata Power Solutions. Модель обеспечивает стабильное выходное напряжение 12 В при токе до 83 мА и мощности 1 Вт. Компонент предназначен для монтажа на печатную плату и применяется в системах, где требуется гальваническая развязка цепей питания.
Технические характеристики
| Type | Isolated Module |
| КПД, % | 71% |
| КПД | 71% |
| Applications | ITE (Commercial) |
| Минимальная нагрузка | 10% of full load |
| Вых. мощность | 1W |
| Тип корпуса | SIP-7 |
| Пульсации и шум | 50mV p-p |
| Mounting Type | Through Hole |
| Power (Watts) | 1 W |
| Тип монтажа | THT |
| Package / Case | 7-SIP Module, 4 Leads |
| Вых. ток | 83mA |
| Вых. напряжение | 12V |
| Рег. линии | 1.0%/V typ, 1.2%/V max |
| Рег. нагрузки | 6.0% to 10.0% (depending on load range) |
| Size / Dimension | 0.77" L x 0.39" W x 0.49" H (19.6mm x 9.9mm x 12.4mm) |
| Выход 1, В | 12 |
| Описание | DC DC CONVERTER 12V 1W |
| Number of Outputs | 1 |
| Ном. входное напряжение | 5V |
| Напр. изоляции | 5.2kVDC |
| Voltage - Output 1 | 12V |
| Voltage - Isolation | 5.2 kV |
| Диап. вх. напр. | 4.5V to 5.5V |
| Частота перекл. | 70kHz |
| Макс. темп. вывода | 260°C for 10 seconds |
| Operating Temperature | -40°C ~ 60°C |
| Voltage - Input (Max) | 5.5V |
| Voltage - Input (Min) | 4.5V |
| Емк. изоляции | 3pF |
| Current - Output (Max) | 83mA |
| Диап. темп. хр. | -55°C to 130°C |
| Диап. раб. темп. | -40°C to 60°C |
| Start up time with 10uF load | 7980μs |
| Напряжение питания, В | 5 |
