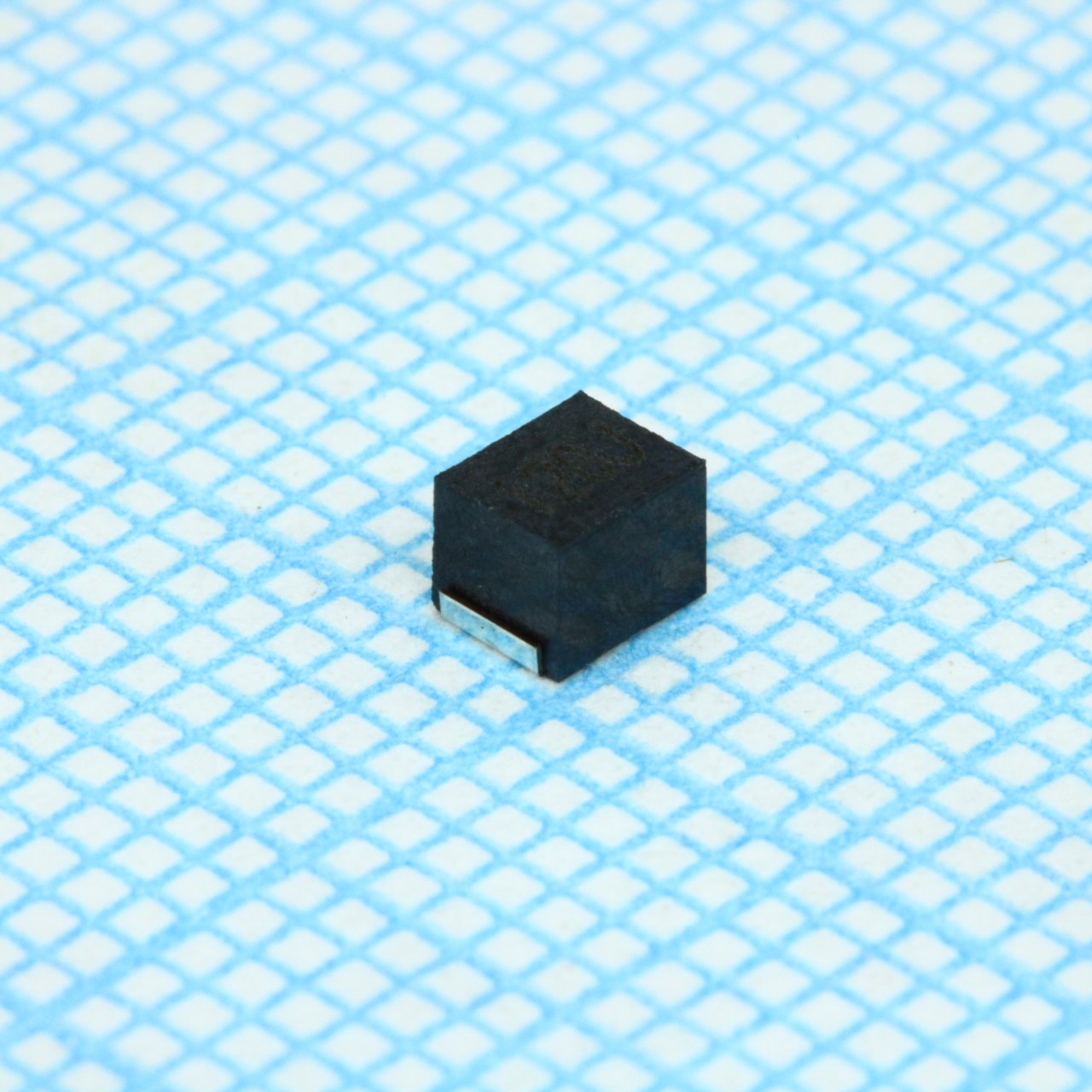

Катушка индуктивности SMD высокочастотная проволочная неэкранированная 12мкГн ±5% 2.52МГц 30Q-добротность феррит 140мА 2.5Ом по постоянному току 1210 лента на катушке ROHS
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
600 шт.
Норм. уп.: 2000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт12,37 ₽
Сумма1 237,00 ₽
+ доплата 490,00 ₽
В наличии600 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 143 — 10,97 ₽ (−11%)
Заказ со склада «Склад 13» с этой позицией — 1 237,00 ₽. До заказа без доплаты не хватает 16 063,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
100 шт · Склад 13 · 1 237,00 ₽
Описание
Высокочастотная SMD катушка индуктивности от TDK-EPCOS. Компонент неэкранированного типа, индуктивность 12 мкГн с точностью ±5%, рассчитан на ток до 140 мА. Корпус 1210, низкое сопротивление по постоянному току — 2,5 Ом. Применяется в высокочастотных цепях промышленной и бытовой электроники.
Технические характеристики
| Тип | Wound Ferrite |
| Мин. заряд | 30 |
| Серия | NLV32-EF |
| Корпус | 1210 |
| Тип монтажа | SMD |
| Экранированный | Нет |
| Размеры | 3.2×2.5×2.2mm |
| Индуктивность | 12µH |
| Артикул | NLV32T-120J-EF |
| Без галогенов | Да |
| Соотв. RoHS | Да |
| Время пайки | 40s |
| Тип корпуса | Taping |
| Preheating time | 90 to 120s |
| Кол-во в упаковке | 2000 pieces/reel |
| Сопротивление DC макс. | 2.5Ω |
| Individual weight | 50mg |
| Макс. номинальный ток | 140mA |
| Допуск индуктивности | ±5% |
| Макс. время пика оплавления | 10s |
| Примечание | 12uH 140mA |
| Частота измерения добротности | 2.52MHz |
| Температура пайки | 230°C |
| Preheating temperature | 150 to 180°C |
| Пиковая темп. оплавления | 255°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Диап. темп. хр. | -40 to +105°C |
| Lead free solder compatible | Да |
| Диап. раб. темп. | -40 to +105°C |
| Мин. частота собственного резонанса | 25MHz |
| Описание (англ.) | Inductor RF Chip Unshielded Wirewound 12uH 5% 2.52MHz 30Q-Factor Ferrite 140mA 2.5Ohm DCR 1210 T/R ROHS |
