Источник тока NLDD-500H
У поставщика
У поставщиков
2 020 шт.
Норм. уп.: 15
Цены поставщиков
Склад 39
В наличии:1 285 шт.
Срок поставки: до недели
Норм. уп.: 15
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 322,09 |
Склад 16
В наличии:704 шт.
Срок поставки: до недели
Норм. уп.: 15
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 314,14 |
Склад 13
В наличии:31 шт
Срок поставки: до недели
Норм. уп.: 15
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 434,65 |
| от 4 | 429,56 |
| от 7 | 423,22 |
| от 15 | 414,85 |
| от 30 | 403,13 |
Описание

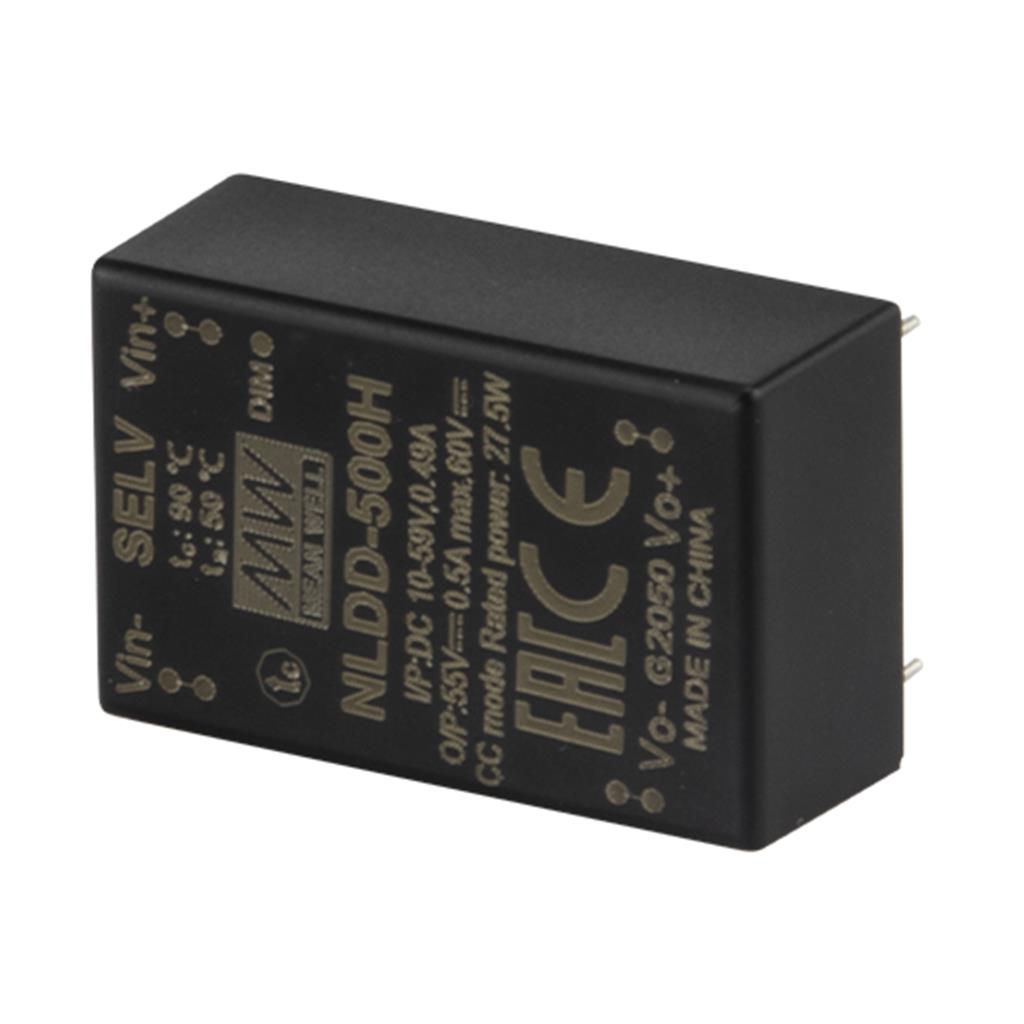

Источник тока MEAN WELL NLDD-500H — компактный DC/DC LED-драйвер с выходным током 500 мА. Работает от напряжения 10–56 В, обеспечивает КПД до 96% и поддерживает ШИМ-диммирование с функцией удаленного включения/выключения. Подходит для светодиодного освещения в промышленной автоматике и системах с точной регулировкой яркости.
Технические характеристики
| Серия | NLDD-H |
| Максимальный выходной ток | 0,5 А |
| Пульсации и шум | 150mVp-p |
| КПД | 96% at full load and 36VDC/48VDC input |
| Защита от короткого замыкания | Regulated at rated current, protection type: can be continued, recovers automatically after fault condition is removed |
| Монтаж | SMD |
| Номер заказа | NLDD-500H |
| File name | NLDD-H-SPEC 2022-08-25 |
| Описание | DC-DC Constant Current Step-Down LED driver |
| Частота ШИМ | 100 ~ 1KHz |
| Макс. КПД | 96% at full load and 36VDC/48VDC input |
| Вых. ток | 500mA |
| Управление диммированием | PWM Remote ON/OFF, Power ON with dimming: DIM ~ -Vin >2.5~5VDC or open circuit, Power OFF: DIM ~ -Vin <0.8VDC or short, PWM frequency 100~1KHz |
| Dimming power on | DIM ~ -Vin >2.5 ~ 5VDC or open circuit |
| Макс. пульс. шум | 150mVp-p |
| Dimming power off | DIM ~ -Vin < 0.8VDC or short |
| Макс. вх. напр. | 59VDC |
| Диап. вх. напр. | 10~56VDC (59VDC Max.) |
| Частота перекл. | 200KHz |
| Диапазон выходного тока | 500mA |
| Диап. вых. напр. | 6~52VDC |
| Входной ток без нагрузки | 5mA |
| Входной ток при полной нагрузке | 490mA |
| Точность выходного тока | ±5% at 48VDC input |
| Input dc current no load | 5mA |
| Защита от КЗ | Regulated at rated current; Protection type: Can be continued, recovers automatically after fault condition is removed |
| Input dc current full load | 490mA |
| Защита от перегрева | Tj 165℃ typically (IC1) detect on main control IC; Protection type: Shut down, recovers automatically after temperature goes down |
| Защита от перегрева | Tj 165°C typical (IC1) detect on main control IC, protection type: shut down, recovers automatically after temperature goes |
| Quiescent input current shutdown max | 2mA at PWM dimming OFF at 48VDC input |
